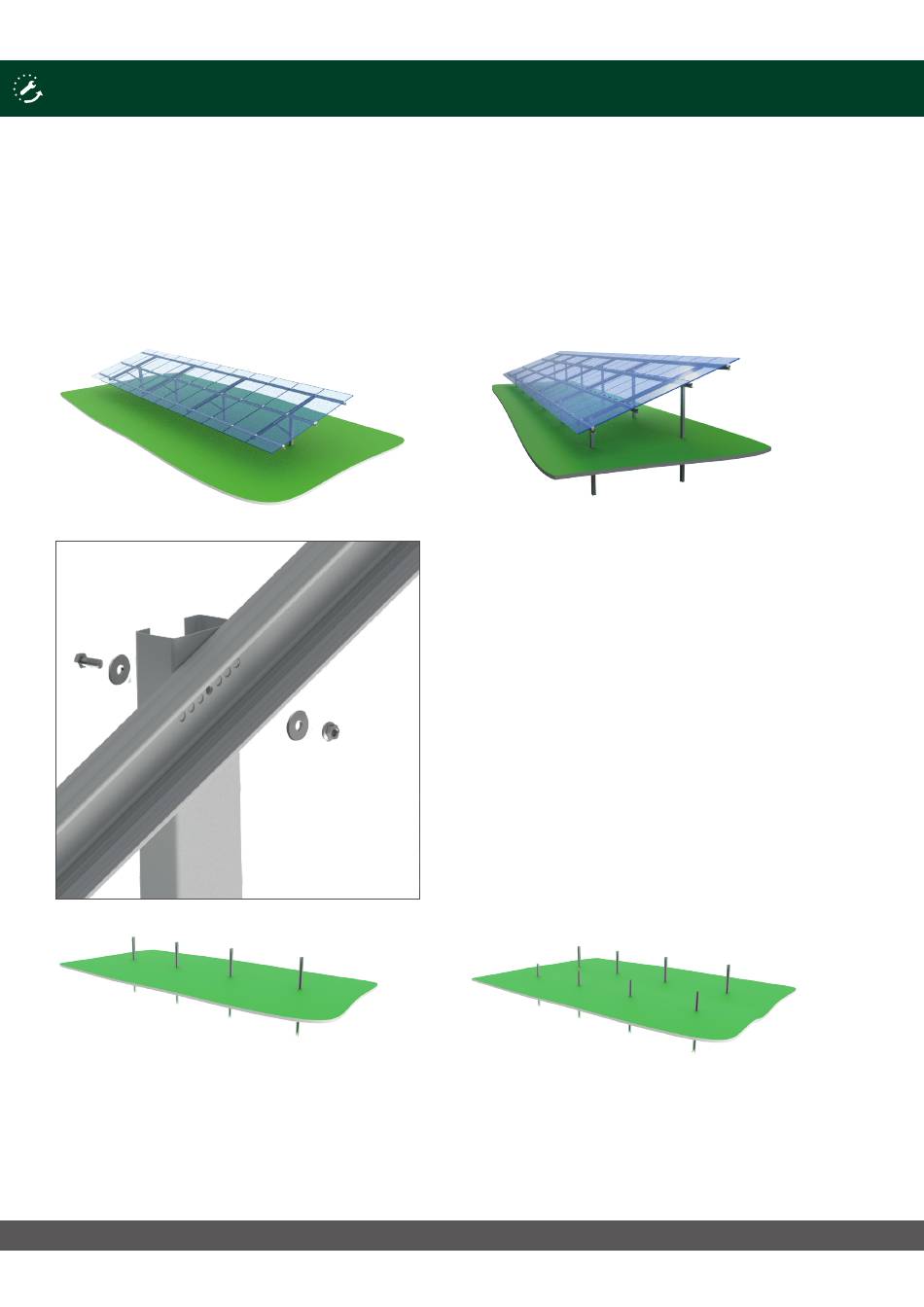

11. BINDER, PFETTEN, SPARREN UND GEGEBENENFALLS STREBEN MONTIEREN
11.3. Ausführung Aufbau-/Montageplan
Das Maß bis zur Oberkante des Rammfundaments ist von projektspezifischen Gegebenheiten abhängig und muss
ermittelt werden.
Einzel-
pfostensystem
Einzel-
pfostensystem
28
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB
M12 x 30
M12 Rundscheibe DIN 9021
M12 Flanschmutter
mit Sperrverzahnung
Anzugsmoment*: 50 Nm
Zwei-
pfostensystem
1. Rammen Sie die Pfosten gemäß dem angegebenem
Rammplan. Beachten Sie dabei unbedingt die korrekte
Ausrichtung der Profilöffnung.
2. Reinigen Sie nach dem Rammen die oberen Kanten
der Pfosten und überstreichen Sie diese mit einer zuge-
lassenen Zinkstaubfarbe.
3. Binder/Pfosten verschrauben – Toleranzen durch
Wahl der entsprechenden Löcher am Pfosten/Binder
ausgleichen.
Bei Zweipfostensystem an vorderen und hinteren
Rammfundament gleich ausführen.
(Anzugsmoment*: 50 Nm)
Zwei-
pfostensystem
* in Anlehnung an VDI 2230
