11. BINDER, PFETTEN, SPARREN U. GGF. STREBEN MONTIEREN
Einzel-
pfostensystem
SL Rack GmbH | Tel.: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de
*Anzugsmoment: 6 Nm
*Anzugsmoment: 6 Nm
*Anzugsmoment: 6 Nm

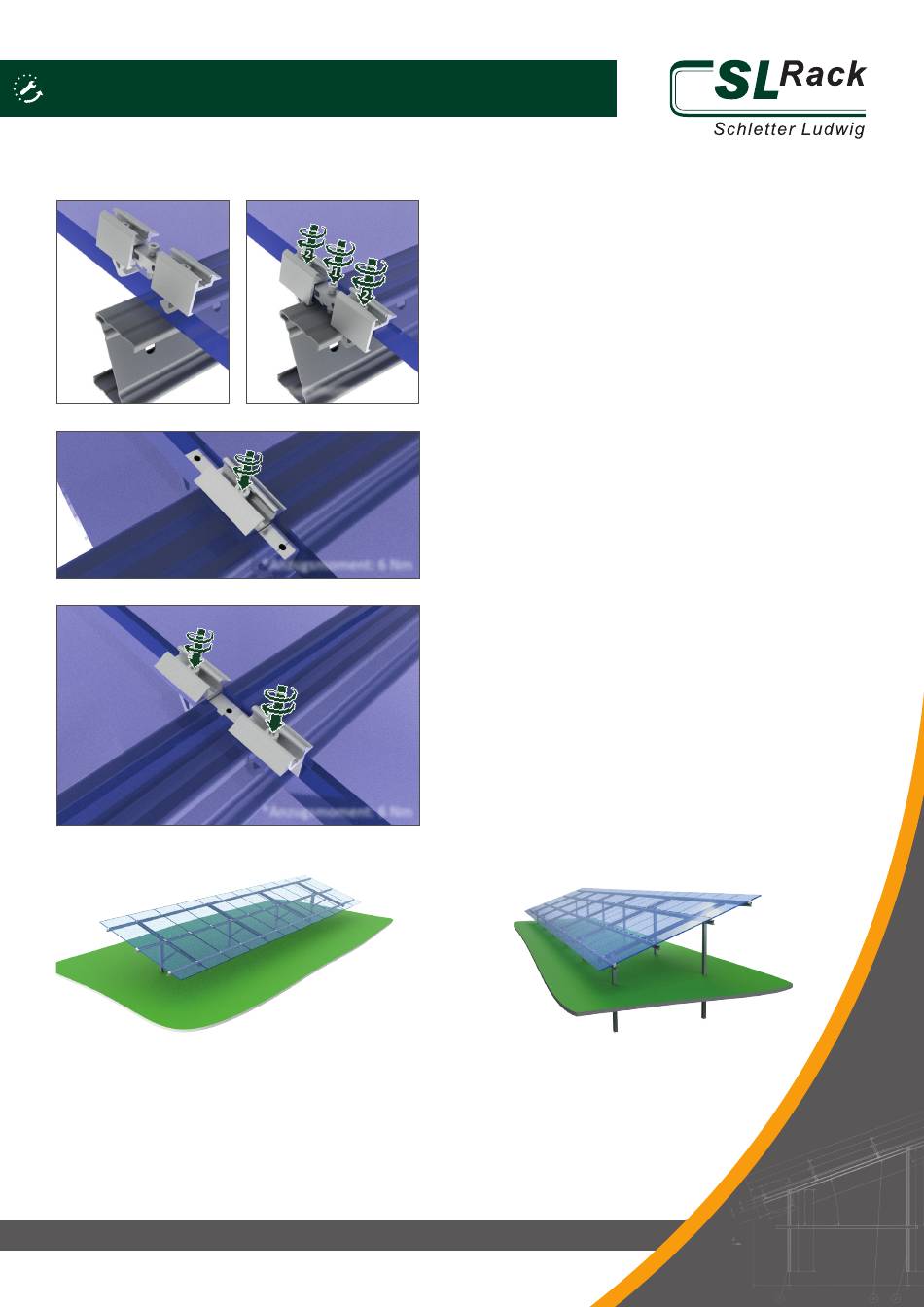

9. Endklemme einklicken, erstes Modul auflegen und
nach den Maßangaben der Tischzeichnung ausrichten.
Endklemme ran schieben zuerst die mittlere Stütz-
schraube anziehen und mit den beiden Klemmschrau-
ben das Modul niederschrauben.
(*Anzugsmoment aller Schrauben: 6 Nm)
10. Mittelklemmen einklicken, nächstes Modul anlegen
und verschrauben
11. Letztes Modul wieder mit Endklemmen abschließen
Achtung! Für eine lineare Klemmung sind unsere Duo-
Klemmen zu verwenden. Hier sind unbedingt die in der
jeweiligen Zeichnung angegebenen horizontalen und
vertikalen Modulabstände einzuhalten (siehe projektbezo-
gene Unterlagen). Die Belegung am Modulstoß kann mit
Abständen von 7 - 20 mm realisiert werden.
Der Klemmabstand ist durch die physikalische Breite der
Modulklemme auf 20 mm festgelegt.
Zwei-
pfostensystem
* in Anlehnung an VDI 2230
31
