DACHHAKEN SL ALU MULTI HOOK

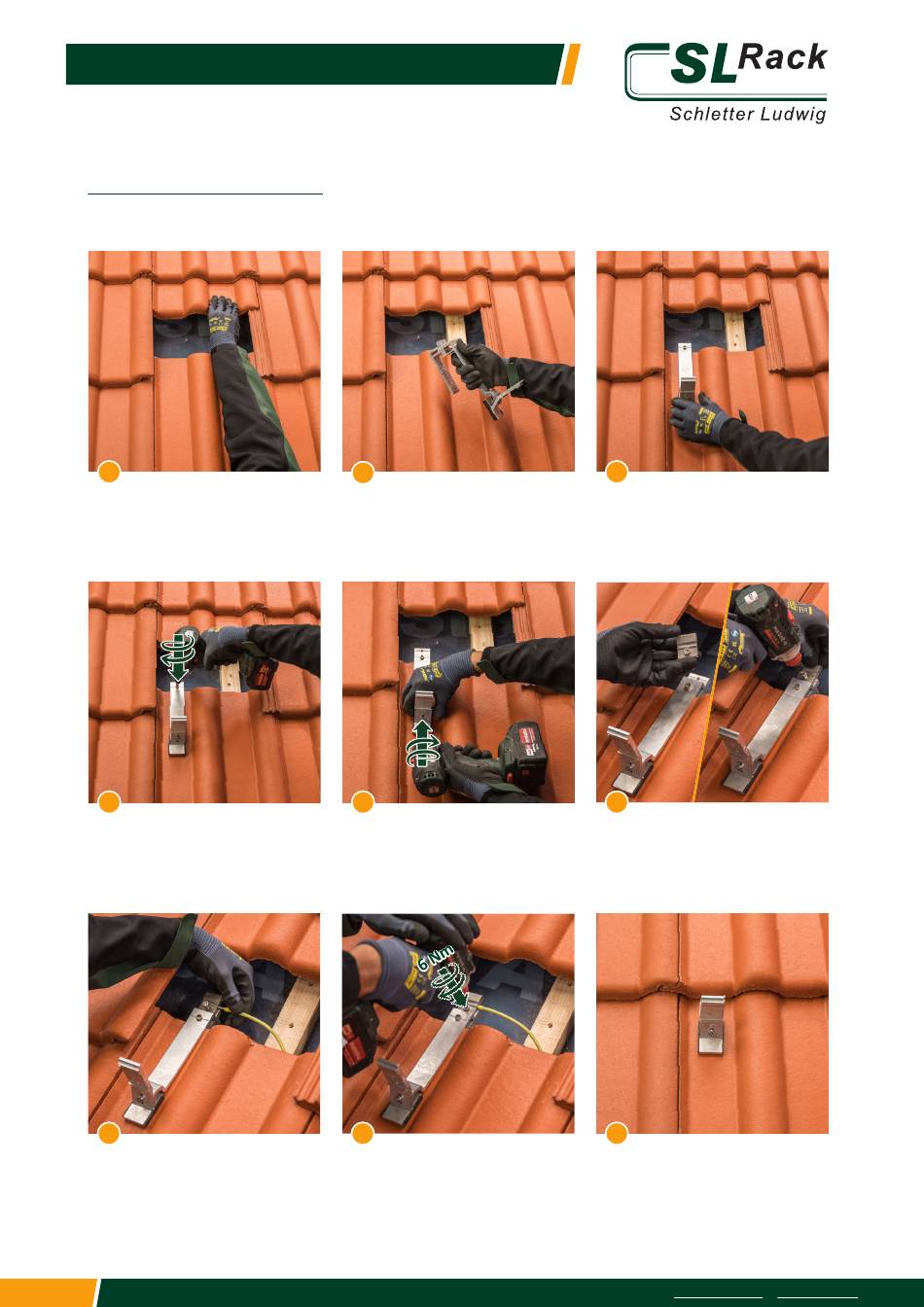

Montageablauf Variante 1

Klemmung zwischen Dachlatte und Dachziegel

1
Den Dachziegel hochschieben.
6 Nm 6 Nm
4
Die gewünschte Position durch Anziehen
der Schraube (6 Nm ± 0,5 Nm) auf dem
Dachziegel fixieren.
7
Das Erdungskabel in die Potentialaus-
gleichsklemme einführen...
4
2
Den Haken unterhalb von Dachlatte...
5
Die Stütze (6 Nm ± 0,5 Nm) fest
verschrauben.
8
...und die Schraube (6 Nm ± 0,5 Nm) voll-
ständig anziehen.
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de
6 Nm 6 Nm
3
...und Dachziegel einhängen.
6
Die Potentialausgleichsklemme auflegen
und die Schraube leicht anziehen.
9
Den Dachziegel wieder herunterziehen
und in die ursprüngliche Position bringen.
