Maxi Terrassenmarkise T500
Reparaturanleitung
Nachrüstsatz Wellenabsturzsicherung

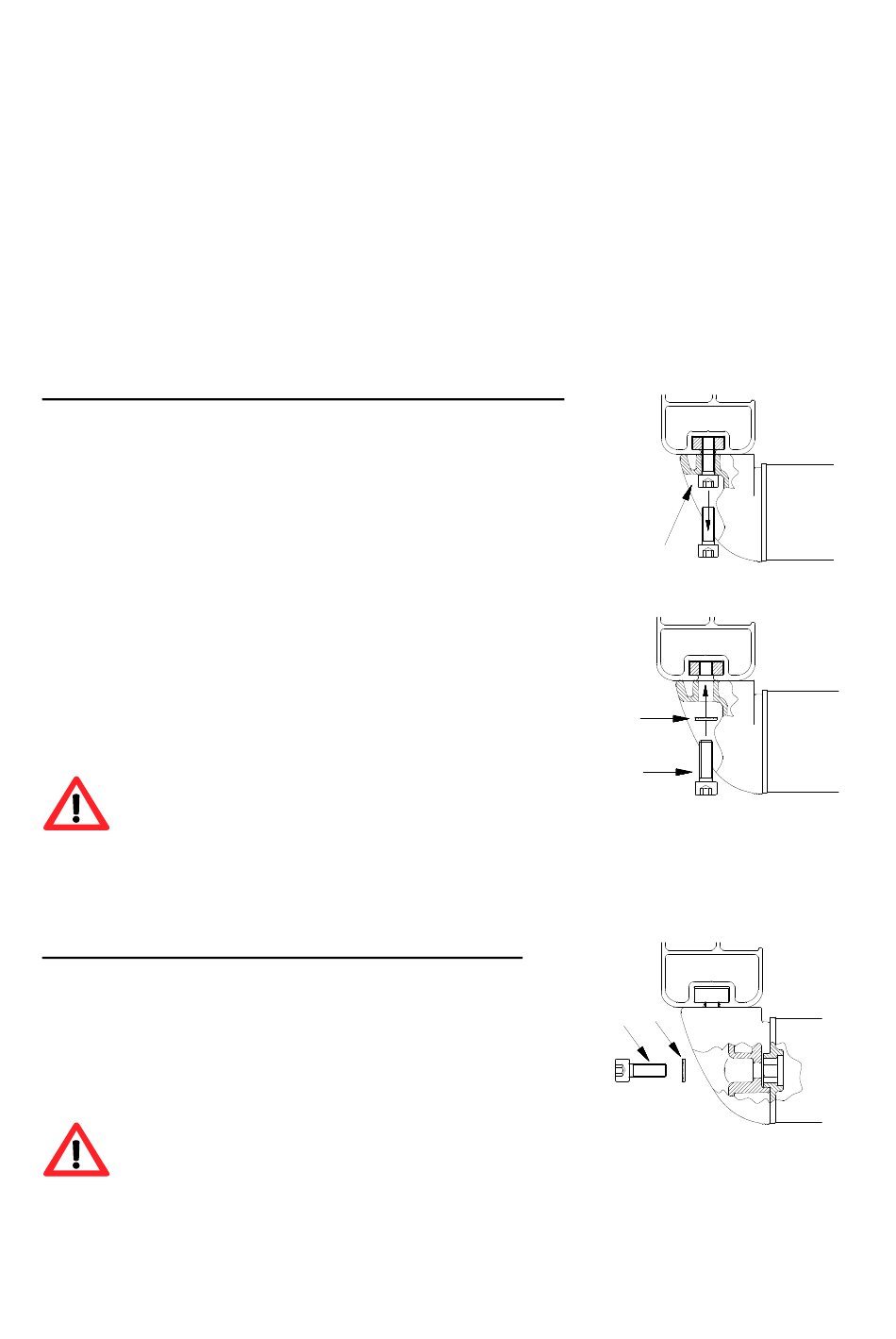

1. Sichere Verschraubungen
Verschraubung der Welle mit der Führungsschiene
Entfernen Sie die Zylinderschraube (1), die die Welle bzw. die
den Lagerzapfen mit der Schiene verbindet.
Ersetzen Sie diese gegen die Zylinderschraube (2), M8x 25
DIN 912, und dem Nord - Lock Keilsicherungsscheibenpaar
(3).
Halten Sie die Welle währenddessen fest!
Verschraubung der Welle mit dem Lagerzapfen
Entfernen Sie die Zylinderschraube (4) die den Lagerzapfen
mit der Welle verbindet.
Unterlegen Sie die Zylinderschraube mit dem Nord – Lock
Keilsicherungsscheibenpaar (5) und schrauben die
Zylinderschraube wieder fest.
Halten Sie die Welle währenddessen fest!
Seite 1 von 2
1
3
2
4 5
