Varisol T500 Reparaturanleitung
Maxi terrassenmarkise
Quicklinks
Maxi Terrassenmarkise T500
Reparaturanleitung
Umrüstsatz

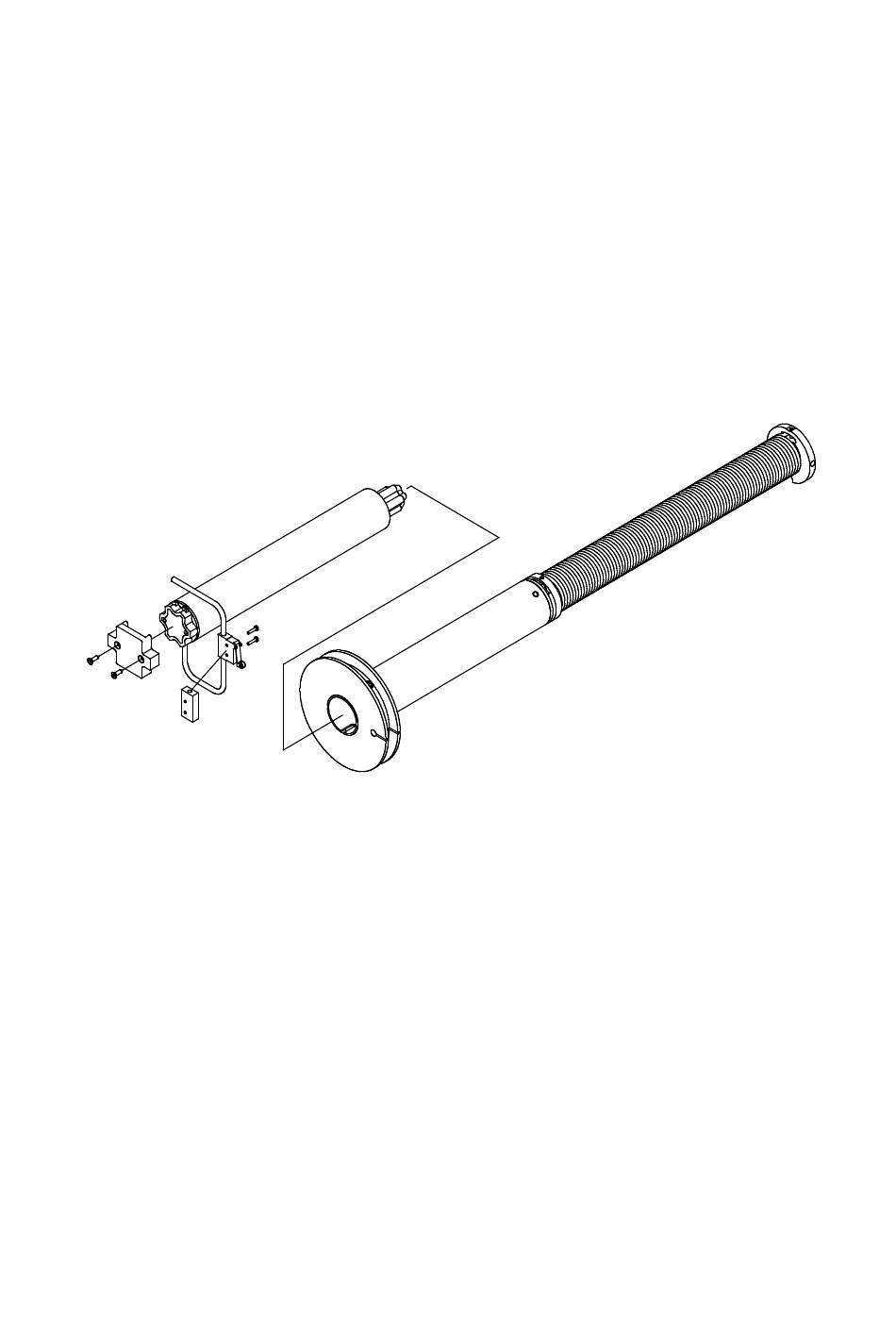

Motor und Federpaket (Motorseite) von Stehle auf Somfy umrüsten
Inhalt:
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vor der Demontage
3. Motorausbau
4. Federpaket Ausbau
5. Federpaket Einbau
6. Motoreinbau
7. Zugbänder
8. Endlageneinstellung des Motors
9. Überprüfung
10. Abschließende Arbeiten
Seite 1 von 4
Verwandte Anleitungen für Varisol T500
Inhaltszusammenfassung für Varisol T500
- Seite 1 Maxi Terrassenmarkise T500 Reparaturanleitung Umrüstsatz Motor und Federpaket (Motorseite) von Stehle auf Somfy umrüsten Inhalt: 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage 3. Motorausbau 4. Federpaket Ausbau 5. Federpaket Einbau 6. Motoreinbau 7. Zugbänder 8. Endlageneinstellung des Motors 9.
- Seite 2 1. Werkzeug, das Sie für die Reparatur benötigen: Schraubendreher Kreuzschlitz Innensechskantschlüssel Größe 2,5 , 3 , 5 Motoreinstellkabel Standfeste Leitern Universalfett und Pinsel 2. Vor der Demontage Klemmen Sie den Motor in der Verteilerdose ab. ...
- Seite 3 4. Federpaket Ausbau Heben Sie die Tuchwelle vorsichtig an und ziehen Sie das Federpaket seitlich heraus. Achtung: Das Federpaket ist eingefettet! 5. Federpaket Einbau Fetten Sie das neue Federpaket gut ein. Heben Sie die Tuchwelle vorsichtig an und schieben das Federpaket seitlich in die Tuchwelle. 6.
- Seite 4 8. Endlageneinstellung des Motors Klemmen Sie den Motor an ein Motorprüfkabel an. Lösen Sie die gelbe Abdeckkappe am Motorkopf. Drücken Sie beide Einstellknöpfe des Motors herein. Fahren Sie die Markise soweit aus bis das die Fallstange an der Markierung am Führungsschienenende angekommen ist.
