3

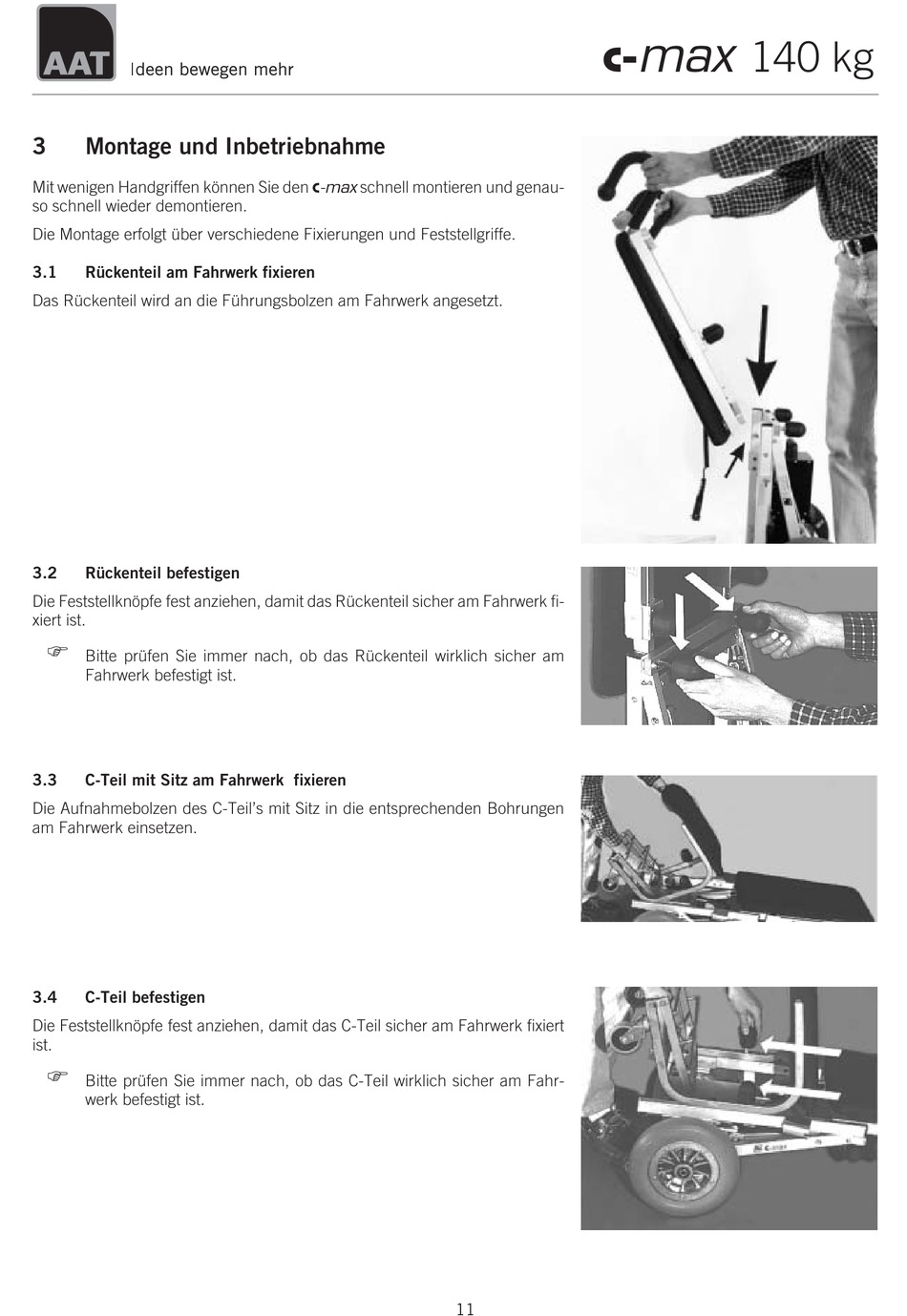

Montage und Inbetriebnahme
Mit wenigen Handgriffen können Sie den
so schnell wieder demontieren.
Die Montage erfolgt über verschiedene Fixierungen und Feststellgriffe.
3.1
Rückenteil am Fahrwerk fixieren
Das Rückenteil wird an die Führungsbolzen am Fahrwerk angesetzt.
3.2
Rückenteil befestigen
Die Feststellknöpfe fest anziehen, damit das Rückenteil sicher am Fahrwerk fi-
xiert ist.
F
Bitte prüfen Sie immer nach, ob das Rückenteil wirklich sicher am
Fahrwerk befestigt ist.
3.3
C-Teil mit Sitz am Fahrwerk fixieren
Die Aufnahmebolzen des C-Teil's mit Sitz in die entsprechenden Bohrungen
am Fahrwerk einsetzen.
3.4
C-Teil befestigen
Die Feststellknöpfe fest anziehen, damit das C-Teil sicher am Fahrwerk fixiert
ist.
F
Bitte prüfen Sie immer nach, ob das C-Teil wirklich sicher am Fahr-
werk befestigt ist.
-max schnell montieren und genau-
C
11
c-max
140 kg
