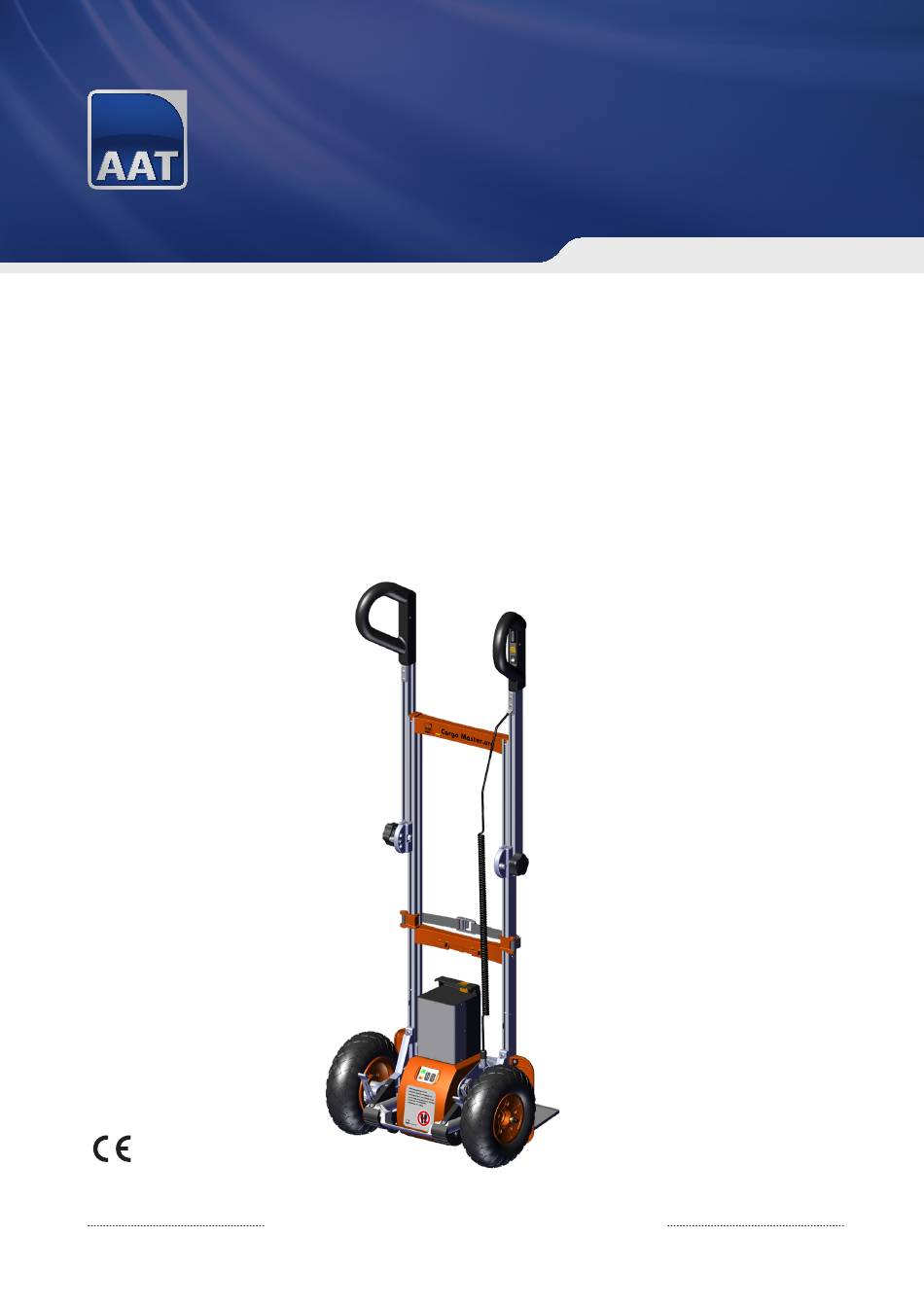

- Seite 1 Ideen bewegen mehr www.cargomaster.org CargoMaster C120 V Vario Griffe Originalbedienungsanleitung 2021-03 (3.1)
- Seite 2 AAT Servicekonzept Kundenbetreuung auf höchstem Niveau Mit dem professionellen Servicekonzept „ Ersatzteile „ Ausstellungs- und Messegeräte erfüllt die Firma AAT einmal mehr „ Reparaturabwicklung „ Reklamationen ihren hohen Qualitätsanspruch und „ Technische Auskünfte „ Leihgeräte bietet somit Kunden Rundum-sorglos-Paket. Wir sind für Sie da! Neugeräte...
- Seite 3 Lettern ausdrucken oder sich diese gegebenenfalls vorlesen lassen. Sie finden auf unserer Homepage ebenfalls alle sicherheitsrelevanten Änderungen, die an der Bedienungs- anleitung durchgeführt wurden. Die aktuelle Ausgabe der Bedienungsanleitung ist erhältlich unter: https://www.aat-online.de/bda/c120 Herstellerunterschrift: Martin Kober (Geschäftsführer)
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SYMBOLE UND SICHERHEITSHINWEISE Erklärung der Symbole auf dem Gerät (geltend für USA/Kanada) Erklärung der Symbole auf dem Gerät (geltend für die EU) Produktbeschreibung Geräteübersicht C120 V ........11 Bestimmungsgemäßer Gebrauch . -
Seite 5: Symbole Und Sicherheitshinweise
Der C120 darf nur von Personen bedient werden, die eine Schulung erhalten haben und die körperlich sowie geistig in der Lage sind, den C120 sicher zu bedienen. Dazu gehört auch ein ausreichendes Sehvermögen. Schulungen dürfen nur durch den Hersteller, den AAT-Außendienst oder durch zertifizierte Partner durchgeführt werden. Bei Leseschwäche Schulungsinhalte mündlich weiter vertiefen. -
Seite 6: Erklärung Der Symbole Auf Dem Gerät (Geltend Für Usa/Kanada)
Das Produkt entspricht den den einschlägigen Bestimmungen der EG-Richtlinie Maschinen 2006/42/EG. Platzierungsort: Typenschild Seriennummer des Produkts (z. B. C120XXXXXXX) Hersteller Platzierungsort: Typenschild Zeigt den Hersteller des Produktes (AAT Alber Antriebstechnik GmbH) Barcode Platzierungsort: Typenschild Enthält AAT-Seriennummer Herstellungsdatum Platzierungsort: Typenschild Zeigt das Jahr an, in dem das Produkt hergestellt wurde. - Seite 7 TÜV-Süd NRTL Prüfzeichen Platzierungsort: Antriebseinheit, linke Seite Verweist darauf, dass das Produkt bei TÜV SÜD Product Service GmbH nach dem neuesten Stand der Technik sowie auf elektrische und mechanische Sicherheit geprüft. Die NRTL-Zertifizierung liefert den eindeutigen Nachweis, dass das Produkt den Anforderungen des nordamerikanischen Marktes entsprechen.
-
Seite 8: Kennzeichnungsplan Aufkleber (Geltend Für Usa/Kanada)
Kennzeichnungsplan Aufkleber (geltend für USA/Kanada) Antriebsgehäuse Standrohr Frontplatte Akku-Pack... -
Seite 9: Erklärung Der Symbole Auf Dem Gerät (Geltend Für Die Eu)
Das Produkt entspricht den den einschlägigen Bestimmungen der EG-Richtlinie Maschinen 2006/42/EG. Platzierungsort: Typenschild Seriennummer des Produkts (z. B. C120XXXXXXX) Hersteller Platzierungsort: Typenschild Zeigt den Hersteller des Produktes (AAT Alber Antriebstechnik GmbH) Barcode Platzierungsort: Typenschild Enthält AAT-Seriennummer Herstellungsdatum Platzierungsort: Typenschild Zeigt das Jahr an, in dem das Medizinprodukt hergestellt wurde. -
Seite 10: Kennzeichnungsplan Aufkleber (Geltend Für Die Eu)
Kennzeichnungsplan Aufkleber (geltend für die EU) Antriebsgehäuse Standrohr Frontplatte Antriebseinheit... -
Seite 11: Produktbeschreibung

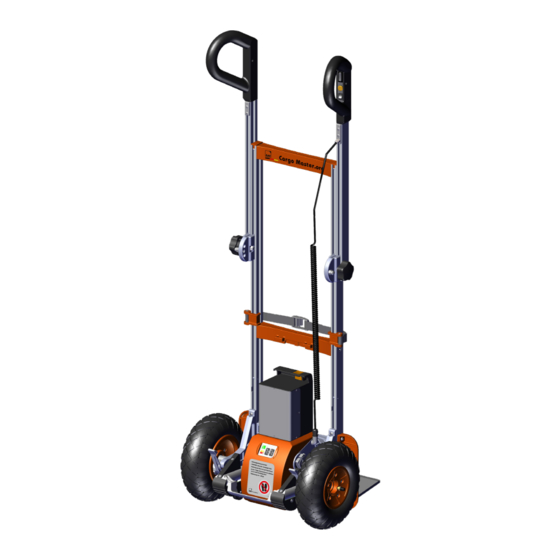

Produktbeschreibung 4.1 Geräteübersicht C120 V Herstellerinformation: Für eine vereinfachte Zuordnung der einzelnen Bauteile werden in den folgenden Kapiteln jeweils bei der ersten Nennung die hier aufgeführ- ten Nummern angegeben. Handgriff Akku-Pack Bediengriff Feststellschraube Laufrad (Standard-Luftbereifung) Spiralkabel Schaufel Geschwindigkeitsregler Sicherheitsbremse mit Tastrad AUF-/AB-Schalter Bremshebel EIN-/AUS-Schalter... -
Seite 12: Bestimmungsgemäßer Gebrauch
Der C120 wurde entwickelt, um von einer einzelnen Person bedient zu werden. Allerdings erfordert die Verwendung eines Treppensteigers ein höheres Maß an Können und Erfahrung als die Verwendung einer manuellen Sackkarre. Diese Bedienungsanleitung gilt für den CargoMaster C120 V. 4.3 Typenschild inkl. Seriennummer Produkt / Modell Herstellungsdatum Max. -
Seite 13: Technische Daten
4.4 Technische Daten C120 V Technik Höhe: min. 1066 mm - max. 1680 mm; Breite: 493 mm Abmessungen Tiefe | Tiefe bei eingeklappter Schaufel: 528 mm | 298 mm Akku-Pack: 4,1 kg Eigengewicht Griff-/Steigeinheit: 22,5 kg (mit Akku-Pack) Hebeleistung 120 kg Steiggeschwindigkeit 19 bis 50 Stufen/Minute Reichweite mit einer Akku-Ladung bei... -
Seite 14: Maß-Skizze C120 V
Maßstab +0,3 Status >120-315 ±0,5 In Freigabe Expl. >315-1000 ±0,8 Datum Name bearb. Kramer 29.01.2020 gepr. AAT Alber Antriebstechnik GmbH Ehestetter Weg 11 D-72458 Albstadt Tel.: 07431/1295-0 Fax: 07431/1295-36 Zust. Änderung Datum Name www.aat-online.de Ers. Toleranzen Werkstück- Normen im Zeichnungsfeld... -
Seite 15: Lieferumfang
4.6 Lieferumfang Ladegerät inkl. Anleitung Blei-Gel-Akku-Pack mit Arretierung CargoMaster C120 V inkl. Zurrgurt 4.7 Zubehör HINWEIS - Nur Zubehörteile von AAT Alber Antriebstechnik GmbH verwenden. Pannensichere Bereifung (anstelle Standard-Bereifung) KFZ-Ladegerät Zusätzlicher Blei-Gel-Akku-Pack zum Wechseln Zusätzlicher Mega-Akku-Pack Bügelgriff, schwenkbar (optional im Lieferumfang enthalten inkl. eigener Bedienungsleitung) -
Seite 16: Inbetriebnahme
Die Feststellschrauben Feststellschrauben im Uhrzei- Handgriffe bis zur gewünsch- Handgriffe entgegen gersinn festziehen. ten Höhe herausziehen. dem Uhrzeigersinn lösen. (AAT empfiehlt: bis auf Schul- terhöhe.) Neigung verstellen. Mittels Rüttelbewegungen Handgriffe kippen und Fest- Feststellschrauben ca. 6 mm auseinander ziehen. stellschrauben anschließend herausdrehen. -
Seite 17: Akku-Pack Einsetzen
5.2 Akku-Pack einsetzen WARNUNG - Akku-Pack fixieren und arretieren, damit er sich nicht lösen kann! GEFAHR von Verbrennung - Akku nur entfernen, wenn C120 ausgeschaltet ist! Montage Spiralkabel Demontage Akku-Pack auf die Fixier- Das Spiralkabel ist fest mit Entriegelungsknopf drücken bolzen am Antriebsgehäuse dem Treppensteiger verbun- und Akku-Pack abziehen. -
Seite 18: Einschalten
5.4 Einschalten Über EIN-/AUS-Schalter am Handgriff einschalten. 5.5 Stufenlos regulierbare Geschwindigkeit Minimale Geschwindigkeit Maximale Geschwindigkeit... -
Seite 19: Neutralstellung
5.6 Neutralstellung HINWEIS - AUF-/AB-Schalter erst einige Sekunden nach dem Einschalten drücken! Steigbein Wenn die Einzelstufenschal- Falsch! Neutralstellung bringen tung aktiv ist, wird das Steigbeine durch Gedrückt- Steigbein automatisch in Neu- halten des AUF-/AB-Schalters tralstellung gestoppt (siehe in Neutralstellung bringen. Abschnitt 5.8). -
Seite 20: Sicherheitsbremsen Prüfen
5.7 Sicherheitsbremsen prüfen GEFAHR - Wenn die Sicherheitsbremsen nur einseitige bzw. keine Bremswirkung zeigen: C120 nicht benutzen. Es besteht Absturzgefahr! Hersteller, AAT-Außendienst oder zertifizierten Partner verständigen! WARNUNG - Sicherheitsbremsen vor jeder Fahrt und ohne Last prüfen! Das Fahrwerk verfügt auf bei-... -
Seite 21: Einzelstufenschaltung
5.8 Einzelstufenschaltung GEFAHR - Wenn die Einzelstufenschaltung deaktiviert ist (Dauersteigmodus), ist für die Bedie- nung des C120 größere Erfahrung erforderlich. Abschnitte 6.4. und 6.5 beachten. Herstellerempfehlung: Einzelstufenschaltung erst dann deaktivieren, wenn die Bedienperson den Umgang mit dem C120 sicher beherrscht. C120 muss ausgeschaltet... -
Seite 22: Akku-Kapazität Prüfen
5.9 Akku-Kapazität prüfen Gelb = Akku nur noch teilwei- Akkuanzeige Rot = Akku ist entladen se geladen Grün = Akku vollständig gela- Akku laden! Akku laden! Alle 12 Sekunden ertönt ein Warnton. Akku-Kapazität reicht für max. 20 bis 30 Stufen! BEDIENUNG GEFAHR - Nicht an rotierendes/sich bewegendes Steigbein fassen! Es besteht Quetschgefahr! GEFAHR - Fuß... -
Seite 23: Last Aufnehmen
6.1 Last aufnehmen Steigbein in Neutralstellung Hersteller-Tipp: C120 einschalten. Dazu EIN-/AUS-Schalter drü- bringen Wenn die Einzelstufenschal- cken. Steigbeine durch Gedrückt- tung aktiv ist, wird das Steig- halten des AUF-/AB-Schalters bein automatisch in Neut- in Neutralstellung bringen. ralstellung gestoppt (siehe Steigbein in höchste Position Abschnitt 5.8). -
Seite 24: Auf Der Ebene Fahren / Hindernisse Überwinden
6.2 Auf der Ebene fahren / Hindernisse überwinden GEFAHR - Fuß beim Ankippen nicht an der Getriebeverkleidung abstützen! Es besteht Quetschgefahr! VORSICHT - Steigbein einfahren! Das Steigbein könnte sonst beschädigt werden! VORSICHT - Hindernisse nur rückwärts überwinden! Die Sicherheitsbremsen können sonst beschädigt werden! VORSICHT - Sicherheitsbremsen deaktivieren! Die Sicherheitsbremsen können beim Fahren auf der Ebene verschlissen und/oder beschädigt werden! -
Seite 25: Auf Der Schiefen Ebene Fahren
6.3 Auf der schiefen Ebene fahren Handgriffe auf passende Höhe C120 ankippen. Steigbein in Neutralstellung oder geeigneten Winkel ein- bringen (siehe Abschnitt 5.6). stellen (siehe Abschnitt 5.1). Abwärts fahren Vorwärts an die schiefe Ebene Zum Abbremsen den C120 et- heranfahren. was stärker neigen, damit die Sicherheitsbremsen greifen... -
Seite 26: Treppensteigen - Aufwärts
6.4 Treppensteigen - aufwärts Steigbein in Neutralstellung Sicherheitsbremse auf bei- C120 ankippen und in Balan- bringen (siehe Abschnitt 5.6). den Seiten aktivieren. Dazu ce halten Bremshebel mit dem Fuß nach oben drücken. Rückwärts ganz an Stufe 2 bis 3 Stufen nach oben AUF-/AB-Schalter auf AUF heranfahren. -
Seite 27: Treppensteigen - Abwärts
6.5 Treppensteigen - abwärts GEFAHR - Sobald das Steigbein Last übernimmt, ist Zug an den Handgriffen spürbar. C120 flacher halten, um dem Zug entgegenzuwirken! Steigbein in Neutralstellung Sicherheitsbremse auf bei- C120 ankippen und in Balan- bringen (siehe Abschnitt 5.6) den Seiten aktivieren. Dazu ce halten. -
Seite 28: Auf Treppe Ablegen / Not-Aus-Funktion
6.6 Auf Treppe ablegen / Not-Aus-Funktion WARNUNG - Der C120 muss beim Ablegen auf den Rädern liegen, da sonst die Sicherheits- bremsen nicht greifen! Not-Aus-Funktion in Gefahrensituationen C120 ablegen AUF-/AB-Schalter loslassen. C120 stoppt automatisch. Sicherheitsbremsen verhin- dern ein Abrutschen! C120 ausschalten. Dazu EIN/AUS-Schalter auf AUS stellen. AUF-/AB-Schalter so lange C120 wie beschrieben ablegen. -
Seite 29: Transport
ANWEISUNG FÜR WARTUNG UND PFLEGE DURCH DEN BENUTZER WARNUNG - Reparaturen dürfen nur vom Hersteller, vom AAT-Außendienst oder von autori- siertem Personal durchgeführt werden! WARNUNG - Bei jeder Auffälligkeit im Betriebsverhalten: C120 außer Betrieb nehmen und AAT-Service verständigen! -
Seite 30: Akku Und Ladegerät
7.1 Akku und Ladegerät VORSICHT - Akku und Ladegerät vor Feuchtigkeit schützen! Akku und Ladegerät nicht mit feuchten Händen berühren! Es besteht Stromschlaggefahr! Akku und Ladegerät können be- schädigt werden! VORSICHT - Ladegerät und Spannungswandler vor Ölen, Fetten, aggressiven Reinigungsmit- teln, Verdünnern sowie vor Beschädigung schützen. -
Seite 31: Akku Im Kraftfahrzeug Laden
Herstellerhinweis: Wenn der Akku-Pack vollständig geladen ist, schaltet das Ladegerät automatisch in die Erhal- tungsladung um. Ziel der Erhaltungsladung ist es, die Akkus in vollständig geladenem Zustand zu halten, um die Selbstentladung auszugleichen. Während der Erhaltungsladung leuchtet die LED grün. Akku im Kraftfahrzeug laden C120 ausschalten. -
Seite 32: Akkusatz Auswechseln
Akkusatz auswechseln HINWEIS - Korrekte Polung beachten! Schwarz = Minus; Rot = Plus. C120 ausschalten. Entriegelungsknopf drücken Schrauben Akkuabde- Dazu EIN-/AUS-Schalter drü- und Akku-Pack abziehen. ckung lösen (8 Stück). cken. Akku-Pack dargestellt Steckkontakte lösen. Akkus entnehmen. aufstellen. Akku-Pack öffnen. Neue Akkus einsetzen. Steckkontakte herstellen. - Seite 33 Schrauben festziehen. Funktion testen: LED leuchtet rot = Akku wird Ladegerät anschließen. geladen. Akku-Pack aufsetzen. LED leuchtet grün = Akku voll- Akku-Pack rastet automatisch ständig geladen. ein.
-
Seite 34: Bremsbeläge/Steigfußbeläge Und Luftdruck Prüfen
7.2 Bremsbeläge/Steigfußbeläge und Luftdruck prüfen HINWEIS - Die Mindeststärke der Bremsbeläge beträgt (mittig) 1 mm. Wenn die Belagstärke weniger als 1 mm beträgt oder wenn die Beläge beschädigt sind: Hersteller, AAT-Außendienst oder zertifizierten Partner verständigen! HINWEIS - Wenn die Beläge der Steigfüße abgenutzt oder beschädigt sind: Beide Steigfüße durch den Hersteller, den AAT-Außendienst oder durch einen zertifizierten Partner auswechseln lassen! -
Seite 35: Sicherungen Wechseln
Entsorgung dieses Produkts, da die Umsetzung der WEEE-Richtlinie in den jeweiligen Staaten unterschiedlich geregelt ist bzw. außerhalb der EU keine Anwendung findet. Alternativ werden diese Produkte auch von AAT oder den zuständigen Fachhändlern zurückgenommen und einer fachgerechten Entsorgung zu- geführt. -
Seite 36: Langzeit-Einlagerung
7.6 Langzeit-Einlagerung Wenn der C120 über einen längeren Zeitraum nicht verwendet wird (z. B. über mehrere Monate), Fol- gendes beachten: » Es darf keine Feuchtigkeit in das Geräteinnere gelangen! » C120 in trockenen Räumen und nicht bei zu hoher Luftfeuchtigkeit lagern, ggf. mit Folien abdecken! »... -
Seite 37: Fehlerzustände
C120 erneut einschalten Wenn die LED blinkt: Hersteller, AAT-Außendienst oder zertifizierten Partner verständigen! Fehlerzustände LED blinkt Fehlerzustand Überlastung Unterspannung, Akku-Pack leer Überspannung Geschwindigkeitsregler, AUF-/AB-Schalter, Steckkontakte oder Zuleitung defekt Elektromagnetische Bremse defekt Fehler in der Elektronik Problemlösungen Problem Prüfung und eventuelle Problemlösung Spiralkabel-Stecker eingesteckt und festgedreht? Nein: Spiralkabel-Stecker einstecken und festdrehen. -
Seite 38: Garantie Und Haftung
Garantie und Haftung Garantie AAT Alber Antriebstechnik GmbH übernimmt für den C120 (mit Ausnahme der Blei-Akkus) und alle Zubehörteile für den Zeitraum von einem Jahr ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. Für Blei-Akkus - deren ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von einem halben Jahr ab Empfangsdatum. -
Seite 39: Eg-Konformitätserklärung
Ideen bewegen mehr 01_21 (1.1) EG-Konformitätserklärung AAT Alber Antriebstechnik GmbH · Postfach 10 05 60 · D-72426 Albstadt · Tel.: 0 74 31.12 95-0 · Fax: 12 95-35 · www.aat-online.de · info@aat-online.de Original EG-Konformitätserklärung nach EG-Maschinenrichtlinie 2006/42/EG, Anhang II A Hiermit erklären wir... -
Seite 40: Seriennummer
AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel.: +49 7431 1295-0 Fax: +49 7431 1295-35 info@aat-online.de · www.aat-online.de Seriennummer:...
