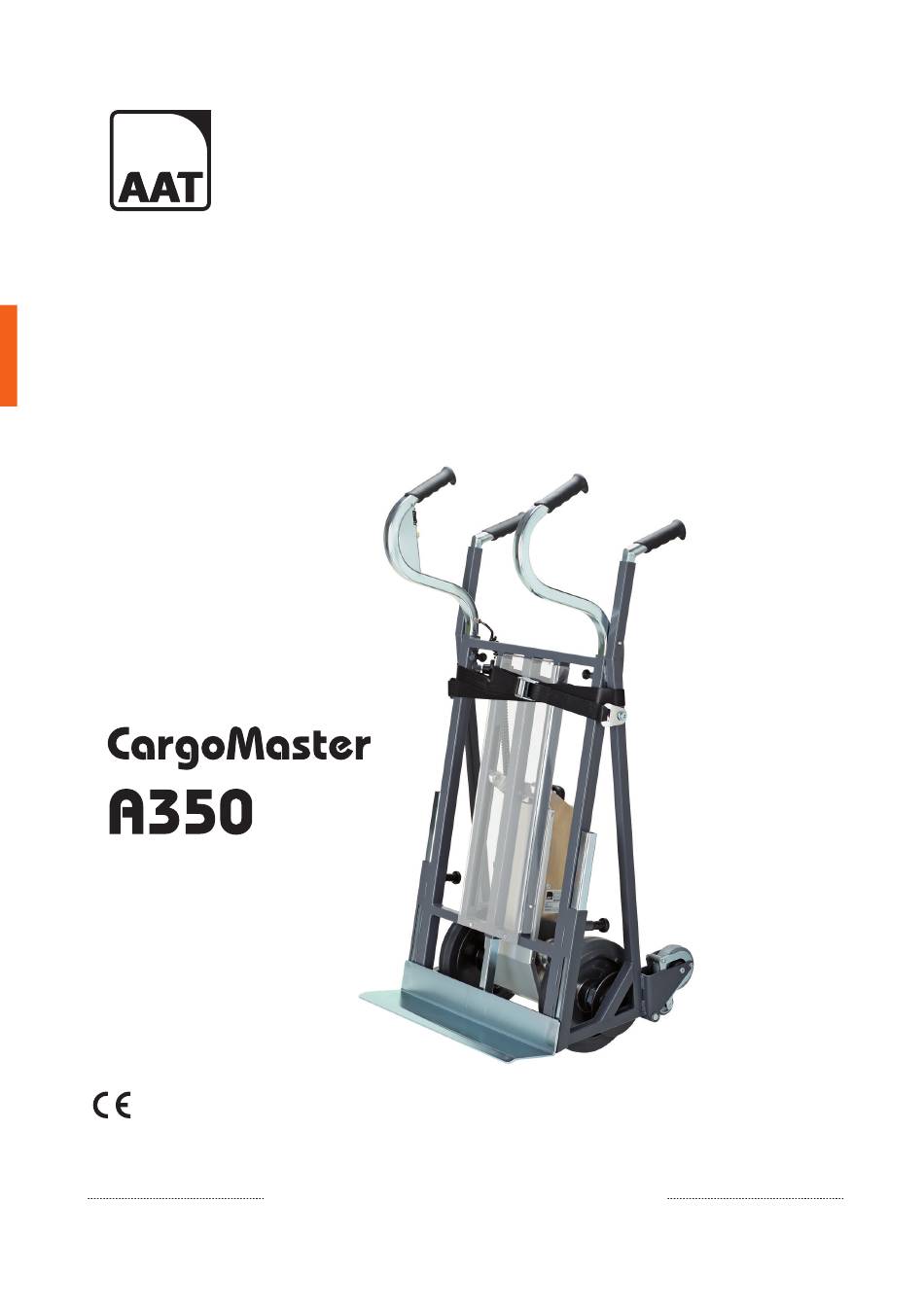

- Seite 1 CargoMaster T R EP P EN ST EI GER FÜ R PROFI S O R I G I N A L BEDIENUNGSANLEITUNG 2024-01 (1.1)
- Seite 2 AAT Servicekonzept Kundenbetreuung auf höchstem Niveau Mit dem professionellen Servicekonzept Ersatzteile Ausstellungs- und Messegeräte erfüllt die Firma AAT einmal mehr Reparaturabwicklung Reklamationen ihren hohen Qualitätsanspruch und Technische Auskünfte Leihgeräte bietet somit Kunden Rundum-sorglos-Paket. Wir sind für Sie da! Neugeräte...
- Seite 3 nden auf unserer Homepage ebenfalls alle sicherheitsrelevanten Änderungen, die an der Bedienungs- anleitung durchgeführt wurden. Die aktuelle Ausgabe der Bedienungsanleitung ist erhältlich unter: www.aat-online.de > Service > Downloads > Transporttechnik > Bedienungsanleitungen WARNUNG Das Missachten dieser Bedienungsanleitung - insbesondere der Sicherheitshinweise - kann zu Defek- ten am CargoMaster führen, Bedienperson und Ladung gefährden sowie die Funktion beeinträchtigen! Es besteht ein erhöhtes Unfallrisiko! Bei Zuwiderhandlung sind Ansprüche auf Gewährleistung und...
- Seite 4 Produktbeschreibung Geräteübersicht CargoMaster A350 ....... . . 10 Bestimmungsgemäßer Gebrauch ........11 Typenschild inkl.
- Seite 5 Der CargoMaster darf nur von Personen bedient werden, die eine Schulung erhalten haben und die körperlich sowie geistig in der Lage sind, den CargoMaster sicher zu bedienen. Dazu gehört auch ein ausreichendes Sehvermögen. Schulungen dürfen nur durch den Hersteller, den AAT-Außendienst oder durch zertifizierte Partner durchgeführt werden. Bei Leseschwäche Schulungsinhalte mündlich weiter vertiefen.
- Seite 6 B. lebenserhaltender Funktion sowie in der Nähe von Diagnosegeräten betreiben! Mit dem CargoMaster niemals Personen transportieren! Erklärung der Symbole auf dem Gerät (geltend für die EU) HINWEIS - Alle in diesem Kapitel aufgeführten Symbole und Aufkleber befinden sich in jeweiliger Landessprache auf dem CargoMaster A350! Die genaue Platzierung auf dem Gerät ist in der Aufkleberbeschreibung sowie in folgendem Kennzeichnungsplan aufgeführt. Symbol Erklärung...
- Seite 7 Barcode Platzierungsort: Typenschild Enthält AAT-Seriennummer Herstellungsdatum Platzierungsort: Typenschild Zeigt das Jahr an, in dem das Produkt hergestellt wurde. Aufkleber auf Antriebseinheit (unterhalb Akku-Pack) Bedienung nur durch geschulte Person! Hebeleistung 350 kg Bedienungsanleitung beachten! Sicherheitsbremsen vor Benutzung laut Bedienungsanleitung prüfen! Achtung - bewegende Teile!
- Seite 8 Erklärung der Symbole auf der Verpackung Symbol Erklärung Vorsichtig behandeln Verpackung inkl. Produkt muss mit besonderer Vorsicht behandelt werden. Vor Nässe schützen Verpackung inkl. Produkt vor zu hoher Luftfeuchtigkeit schützen. Gedeckt Lagern. Falls notwendig sorgfältig abplanen. Vorsicht zerbrechlich Verpackung inkl. Produkt sorgfältig behandeln und keineswegs stürzen. Diese Seite nach oben Die Verpackung muss so gelagert und transportiert werden, dass die Pfeile jeder- zeit nach Oben zeigen.
- Seite 9 Kennzeichnungsplan Aufkleber (geltend für die EU) Antriebseinheit AUF-/AB-Schalter Einzelstufenschalter...

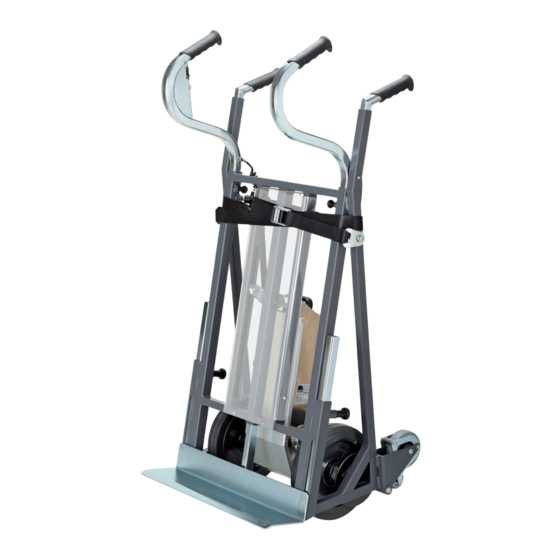

- Seite 10 Produktbeschreibung 4.1 Geräteübersicht CargoMaster A350 Handgriff e Tastrad Zurrgurt Gleitschutz Rückwandplatte Rastbolzen Schaufelverstellung Schaufel Feststellschraube Schiebegriff e Rastbolzen Griff verstellung AUF-/AB-Schalter Geschwindigkeitsregler Einzelstufenschalter Spiralkabel EIN-/AUS-Schalter Akku-Pack Bremsblech Laufrad Rastbolzen Akkuverriegelung Stützrad...
- Seite 11 4.2 Bestimmungsgemäßer Gebrauch Der Treppensteiger A350 dient dazu, Ladegüter sicher über Treppen zu transportieren (aufwärts und abwärts). Dabei können sowohl gerade Treppen als auch Wendeltreppen befahren werden. Auch das Fahren auf schiefen Ebenen ist möglich. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Der Treppensteiger A350 wurde entwickelt, um von einer einzelnen Person bedient zu werden. Aller- dings erfordert die Verwendung eines Treppensteigers ein höheres Maß an Können und Erfahrung als die Verwendung einer manuellen Sackkarre.
- Seite 12 4.4 Technische Daten A350 Technik Abmessungen Siehe Maß-Skizze Griffe = 7,2 kg Steigeinheit = 37,3 kg Akku-Pack = 5,9 kg Eigengewicht Ladegerät = 0,3 kg Gesamtgewicht ohne Akku-Pack = 44,5 kg Max. Hebeleistung 350 kg 5 - 11 Stufen / Minute Steiggeschwindigkeit Reichweite mit einer Akku-Ladung bei ca. 57 Stockwerke (entspricht ca. 855 Stufen) durchschnittlicher Belastung von ca. 75 kg Reichweite mit einer Akku-Ladung bei ca. 18 Stockwerke (entspricht ca. 270 Stufen) maximaler Belastung Max.
- Seite 13 4.5 Maß-Skizze A350 520 mm 590 mm 4.6 Lieferumfang Ladegerät inkl. Anleitung Akku-Pack Zurrgurt CargoMaster A350...
- Seite 14 4.7 Zubehör HINWEIS - Nur Zubehörteile von AAT Alber Antriebstechnik GmbH verwenden. Zusätzlicher Akku-Pack zum Wechseln Aufl agebügel für hohe Ladegüter KFZ-Ladeleitung Zusätzliches Ladegerät Schaufelsortiment Aufl age für runde Behälter Hilfstreppen (Abbildung ähnlich) Rückwand...
- Seite 15 INBETRIEBNAHME HINWEIS - CargoMaster mindestens eine Stunde vor Inbetriebnahme in frostfreier Umgebung lagern, um Fehlfunktionen oder Defekte zu vermeiden. 5.1 Schiebegriffe montieren WARNUNG - Schiebegriffe sicher fixieren, um ein ungewolltes Verstellen zu vermeiden! WARNUNG - Verrigelungsknöpfe müssen einrasten! Auf der anderen Seite wieder- Verriegelungsknopf drücken holen. und Schiebegriff einsetzen. 5.2 Hangriffe montieren WARNUNG - Handgriffe mit den Feststellschrauben sicher fixieren, um ein ungewolltest Ver- stellen zu vermeiden! WARNUNG - Rastbolzen müssen einrasten! VORSICHT - An der Nutöffnung der Handgriffe besteht Quetschgefahr! HINWEIS - Feststellschrauben nicht ganz herausdrehen!
- Seite 16 Bild 1- 4 auf der anderen Sei- Rastbolzen loslassen te wiederholen. Feststellschraube anziehen.. 5.3 Handgriffe einstellen Die Feststellschrauben entge- Rastbolzen ziehen. Handgriffe ausziehen. Her- gen dem Uhrzeigersinn lösen. stellerempfehlung: Schulter- höhe! Rastbolzen loslassen Bild 1- 4 auf der anderen Sei- Feststellschraube anziehen. te wiederholen.
- Seite 17 5.4 Spiralkabel-Stecker HINWEIS - Steckkontakte müssten trocken sein! Spiralkabel Stecker einste- cken und arretieren. 5.5 Höhenverstellbare Schaufel HINWEIS - Rastbolzen muss einrasten! Niedrige Lasten Rastbolzen ziehen und um Schaufel verstellen. 90° drehen. Auf der anderen Schaufelposition oben. Seite wiederholen. Hohe Lasten Rastbolzen um 90°...
- Seite 18 5.6 Akku-Pack einsetzen WARNUNG - Akku-Pack fixieren und arretieren, damit er sich nicht lösen kann! GEFAHR von Verbrennung - Akku nur entfernen, wenn CargoMaster ausgeschaltet ist! HINWEIS - Steckkontakte müssten trocken sein! Montage Rastbolzen ziehen Demontage Akku-Pack aufsetzen. Rastbolzen ziehen und Akku- Wenn Akku-Pack platziert, Pack abziehen. Rastbolzen loslassen! 5.7 Einschalten LED leuchtet.
- Seite 19 5.8 Neutralstellung Laufräder in Dazu AUF-/AB-Schalter ge- Ist die Einzelstufenschaltung Neutralstellung bringen drückt halten. aktiviert, werden Laufräder automatisch in Neutralstel- lung gebracht. (siehe Kapitel 5.9) 5.9 Einzelstufenschaltung GEFAHR - Wenn die Einzelstufenschaltung deaktiviert ist (Dauersteigmodus), ist für die Bedie- nung des CargoMaster größere Erfahrung erforderlich. Herstellerempfehlung: Einzelstufenschaltung erst dann deaktivieren, wenn die Bedienperson den Umgang mit dem CargoMaster sicher be- herrscht.
- Seite 20 5.10 Sicherheitsbremsen prüfen GEFAHR - Tritt nur eine einseitige bzw. keine Bremswirkung ein, CargoMaster nicht benutzen. Es besteht Absturzgefahr! Hersteller, AAT-Außendienst oder zertifizierten Partner verständigen! GEFAHR - Fuß nicht am Gehäuse abstützen! Es besteht Quetschgefahr! WARNUNG - Sicherheitsbremsen vor jeder Fahrt und ohne Last prüfen! Ankippen bis CargoMaster Das Fahrwerk verfügt auf bei-...
- Seite 21 DEMONTAGE Zur Demontage Kapitel 5 6 bis 5 1 jeweils in umgekehrter Reihenfolge durchführen! BEDIENUNG GEFAHR - Nicht an rotierendes/sich bewegendes Laufrad fassen! Es besteht Quetschgefahr! GEFAHR - Fuß nicht am Gehäuse abstützen! Es besteht Quetschgefahr! GEFAHR - Es dürfen sich keine Personen im Gefahrenbereich unterhalb des CargoMaster aufhalten! GEFAHR - Vor jeder Verwendung des CargoMaster die Sicherheitsbremsen prüfen (siehe Kapitel 5.10)!
- Seite 22 7.1 Last aufnehmen Laufrad in Neutralstellung Hersteller-Tipp: Eventuell CargoMaster ein- bringen Steigrichtung AUF schalten. Wenn die Einzelstufenschal- oder AB auswählen. (siehe tung aktiv ist, wird das Laufrad Kapitel 5.6) automatisch in Neutralstellung gestoppt (siehe Kapitel 5.8). Mit Ladeschaufel unter Last Mit Zurrgurt sichern. fahren. Last so weit wie mög- lich auf die Ladeschaufel schieben.
- Seite 23 7.2 Auf der Ebene fahren Mit Stützrad Vorteil beim Fahren mit Stützrad: kein Ausgleich der Balance notwendig. Vorraussetzung: Schwerpunkt der Last muss eingestellt sein, siehe Kapitel 5.5! In Neutralstellung bringen CargoMaster ankippen und Wie gewöhnliche Sackkarre Steigrichtung AUF oder in Balance halten. Zum An- fahren/verwenden.
- Seite 24 7.3 Auf der schiefen Ebene fahren GEFAHR - Fuß beim Ankippen nicht an der Getriebeverkleidung abstützen! Es besteht Quetschgefahr! VORSICHT - Hindernisse nur rückwärts überwinden! Die Sicherheitsbremsen können sonst beschädigt werden! Laufrad Neutralstellung CargoMaster ankippen und bringen (siehe Kapitel 5.8). in Balance halten. Zum An- kippen Laufräder mit AUF-/ AB-Schalter Richtung Last bewegen!
- Seite 25 7.4 Treppensteigen - aufwärts Handgriff e ggf. auf passende Laufrad Neutralstellung CargoMaster ankippen und in Höhe oder geeigneten Winkel bringen (siehe Kapitel 5.8). Balance halten. einstellen. Rückwärts ganz an Stufe 2 bis 3 Stufen nach oben ge- AUF-/AB-Schalter in Richtung heranfahren. hen. AUF drücken.
- Seite 26 7.5 Treppensteigen - abwärts GEFAHR - Sobald das Laufrad Last übernimmt, ist Zug an den Handgriff en spürbar. CargoMaster fl acher halten, um dem Zug entgegenzuwirken! Laufrad Neutralstellung CargoMaster ankippen und in CargoMaster nach vorne bringen (siehe Kapitel 5.6) Balance halten. schieben Sicherheits- bremsen greifen. AUF/AB-Schalter in Richtung CargoMaster steigt hinab. CargoMaster nach vorne AB drücken. Ist Einzelstufen- schieben Sicherheits- schaltung aktiviert, werden bremsen greifen.
- Seite 27 7.6 Befahren von Wendeltreppen Treppensteigen abwärts - Wendeltreppen Wendeltreppen werden grundsätzlich in gleicher Weise befahren wie gerade Treppen. Allerdings muss der CargoMaster nach jeder Stufe an die Wendelung der Treppe angepasst werden. Nach jedem Steigvorgang müssen beide Räder an der Kante der Stufe stehen. Herstellerempfehlung: Einzelstufenschaltung einschalten.
- Seite 28 7.8 Abstellen HINWEIS - CargoMaster nur auf ebenem Untergrund abstellen. HINWEIS - Akkus nach jedem Gebrauch laden. Die Abschaltautomatik schaltet den CargoMaster bei längeren Pausen ab. Um den CargoMaster wie- der in Betrieb zu nehmen: CargoMaster aus- und wieder einschalten. Laufrad Neutralstellung CargoMaster abstellen.
- Seite 29 7.9 Beladen eines Fahrzeugs Zurrgurt lösen. Bei schwereren Lasten oder CargoMaster ankippen und in höheren. Ladekanten Hilfs- Balance halten. treppen verwenden. An Ladekante schieben. AUF-/AB-Schalter Richtung CargoMaster mit Last nach AUF drücken, bis Schaufel vorne kippen. ca. 10 mm über Ladekante. Last ganz auf Ladefl äche schieben.
- Seite 30 7.10 Entladen eines Fahrzeugs Last möglichst weit über La- An Ladekante schieben. Bei schwereren Lasten oder dekante hinausschieben. höheren Ladekanten Hilfstrep- pen verwenden. AUF-/AB-Schalter Richtung Last auf Schaufel schieben. CargoMaster mit Last kippen. AUF drücken, bis Schaufel ca. 10 mm über Ladekante. CargoMaster abstellen und AUF-/AB-Schalter Richtung...
- Seite 31 Hierzu den CargoMaster de- montieren, siehe Kapitel "6 Demontage". Wie abgebildet tragen ANWEISUNG FÜR WARTUNG UND PFLEGE DURCH DEN BENUTZER WARNUNG - Reparaturen dürfen nur vom Hersteller, vom AAT-Außendienst oder von autori- siertem Personal durchgeführt werden! WARNUNG - Bei jeder Auffälligkeit im Betriebsverhalten: CargoMaster außer Betrieb nehmen und AAT-Service verständigen!
- Seite 32 8.1 Akku und Ladegerät VORSICHT - Akku und Ladegerät vor Feuchtigkeit schützen! Akku und Ladegerät nicht mit feuchten Händen berühren! Es besteht Stromschlaggefahr! Akku und Ladegerät können be- schädigt werden! VORSICHT - Ladegerät und Spannungswandler vor Ölen, Fetten, aggressiven Reinigungsmit- teln, Verdünnern sowie vor Beschädigung schützen.
- Seite 33 Herstellerhinweis: Wenn der Akku-Pack vollständig geladen ist, schaltet das Ladegerät automatisch in die Erhaltungsladung um. Ziel der Erhaltungsladung ist es, die Akkus in vollständig geladenem Zustand zu halten, um die Selbstentladung auszugleichen. Während der Erhaltungsla- dung leuchtet die LED grün. Akku im Kraftfahrzeug laden Akkupack laden.
- Seite 34 Dämpfungen entfernen. Steckkontakte lösen. Akkus entnehmen. Neue Akkus einsetzen. Steckkontakte herstellen. Dämpfung anbringen. Kabel so verlegen, dass sie nicht gequetscht werden. Schrauben festziehen. Akku-Pack schließen. Kappen aufsetzen. Funktion testen: LED leuchtet rot = Akku leer. LED leuchtet grün = Akku voll- Ladegerät anschließen. LED leuchtet orange = Akku ständig geladen. wird geladen.
- Seite 35 8.2 Bremsrolle und Tasträder prüfen HINWEIS - Der Mindestdurchmesser der Tasträder beträgt 98 mm. Wenn der Durchmesser weniger als 98 mm beträgt oder wenn die Beläge beschädigt sind: Hersteller, AAT-Außendienst oder zertifizierten Partner verständigen! HINWEIS - Wenn die Beläge der Laufräder abgenutzt oder beschädigt sind: Beide Laufräder durch den Hersteller, den AAT-Außendienst oder durch einen zertifizierten Partner auswechseln lassen!
- Seite 36 VORSICHT - CargoMaster von Zündquellen fernhalten! VORSICHT - Zum Reinigen keinen Hochdruckreiniger verwenden! HINWEIS - Sicherheitsbremsen und Bremstrommeln in den Felgen wöchentlich (bei Ver- schmutzung häufiger) mit Spiritus reinigen! Gefahrenhinweise für Spiritus beachten! HINWEIS - Hinweise des Reinigungsmittel-Herstellers beachten. Alle Bauteile mit milden, haus- haltsüblichen Reinigungsmit- teln abwischen. Herstellerhinweis: Der CargoMaster entspricht der EG-Maschinenrichtlinie 2006/24/EG und unterliegt keinen fixen War- tungsintervallen. Wir empfehlen den CargoMaster regelmäßig zu warten und ordnungsgemäß zu pfle- gen. Eine Prüfung kann bei Bedarf bei AAT im Werk durchgeführt werden.
- Seite 37 Bitte informieren Sie sich über die in Ihrem Land gültige Gesetzgebung zur Entsorgung dieses Produkts, da die Umsetzung der WEEE-Richtlinie in den jeweiligen Staaten unterschiedlich geregelt ist bzw. außerhalb der EU keine Anwendung findet. Alternativ werden diese Produkte auch von AAT oder den zuständigen Fachhändlern zurückgenommen und einer fachgerechten Entsorgung zu- geführt.
- Seite 38 8.6 Langzeit-Einlagerung Wenn der CargoMaster über einen längeren Zeitraum nicht verwendet wird (z. B. über mehrere Mona- te), Folgendes beachten: » Es darf keine Feuchtigkeit in das Geräteinnere gelangen! » CargoMaster in trockenen Räumen und nicht bei zu hoher Luftfeuchtigkeit lagern, ggf. mit Folien abdecken! » CargoMaster so lagern, dass er vor Sonneneinstrahlung geschützt ist! » CargoMaster so lagern, dass er für unbefugte Personen (vor allem Kinder) unzugänglich ist! »...
- Seite 39 CargoMaster erneut einschalten Wenn die LED blinkt: Hersteller, AAT-Außendienst oder zertifizierten Partner verständigen! Fehlerzustände LED blinkt Fehlerzustand Überlastung Unterspannung, Akku-Pack leer Überspannung Geschwindigkeitsregler, AUF-/AB-Schalter, Steckkontakte oder Zuleitung defekt Elektromagnetische Bremse defekt Fehler in der Elektronik Fehler Platine (FET) Fehler Platine (Relais) Fehler Motor Problemlösungen Problem Prüfung und eventuelle Problemlösung...
- Seite 40 » Nutzung des CargoMaster über die zulässige Hebeleistung hinaus. » Unsachgemäßes Laden der Blei-Akkus. Haftung AAT Alber Antriebstechnik GmbH ist als Hersteller des CargoMaster nicht verantwortlich für eventuell auftretende Schäden in folgenden Fällen: » CargoMaster wurde unsachgemäß gehandhabt. » Reparaturen, Montagen oder andere Arbeiten wurden von nicht autorisierten Personen durchgeführt.
- Seite 41 N A C H E G - M A S C H I N E N R I C H T L I N I E 2 0 0 6 / 2 4 / E G , A N H A N G I I A AAT Alber Antriebstechnik GmbH Hiermit erklären wir...
- Seite 42 T R E P P E NST E I G E R F Ü R P R O FI S Ihre Ansprechpartner: AAT Service-Center · Ehestetter Weg 11 · 72458 Albstadt Tel.: +49.(0) 74 31.12 95-550 · E-Mail: service@aat-online.de Seriennummer: www.cargomaster.org...
