GEA Hilge NOVALOBE 10 Betriebsanleitung Seite 64

Störungen / Instandsetzung
Instandsetzung
Gleitringdichtungen und Rotoren montieren
Die Gleitringdichtungen in die richtigen Positionen
auf Abtriebswelle (0210.00) und Antriebswelle
(0213.00) drücken.
Den Dichtungsträger mit der Montagehülse bis
zum Anschlag auf die Welle schieben.
Den O-Ring (Pos. 7,Abbildung 25, Seite 56, B) auf
die Welle schieben.
Den Gegenring (Pos. 10, Abbildung 25, Seite 56,
B) mit der Montagehülse in der richtigen Position
montieren. Stift und Nut der Verdrehsicherung
müssen übereinander passen.
64
Hinweis!
Die Nuten im Dichtungsträger müssen
gemeinsam in einem 90° Winkel zur Achse
DNE/DNA stehen. Hierzu Abbildung 22,
Seite 52 beachten.

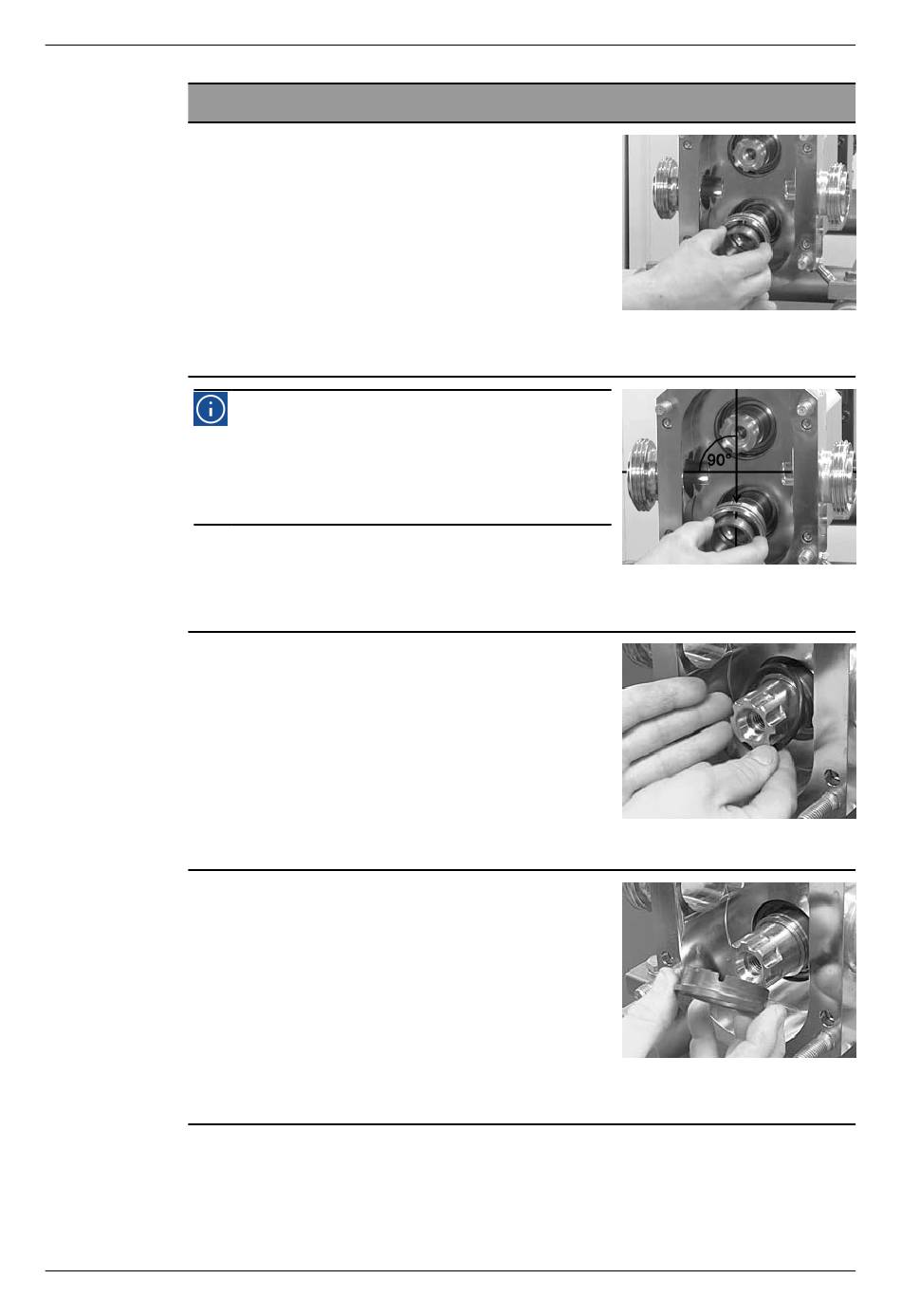

Abb.52: Gleitringdichtung,
Antriebswelle
Abb.53: Position der
Gleitringdichtungen
Abb.54: O-Ring, Antriebswelle
Abb.55: Gegenring der
Gleitringdichtung
