Montage bei Geräten DA1 in der Schutzart IP55
Die Anschaltung DX-NET-SWD1 wird bei den Frequenzumrichtern DA1 in der
Schutzart IP55 neben den Steuerklemmen eingeschoben. Dazu muss die
Abdeckung mit Hilfe eines Schraubendrehers entfernt werden.
2
1
4 mm

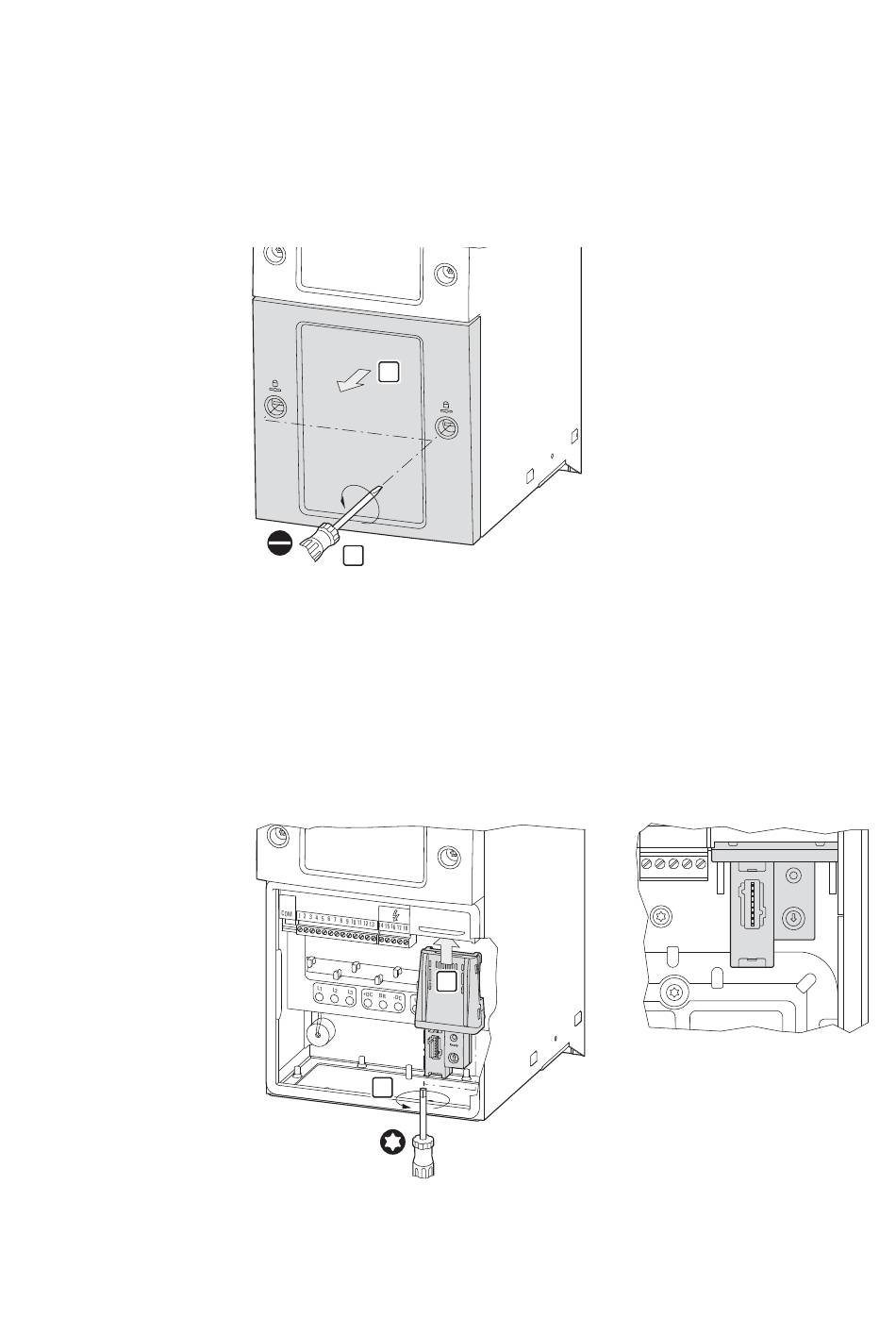

Abbildung 12: Entfernen des Gehäusedeckels in Baugröße FS4 oder FS5
￫
Nicht mit Werkzeug oder anderen Gegenständen in den geöff-
neten Frequenzumrichter hineinstoßen.
Achten Sie darauf, dass keine Fremdkörper durch die geöffnete
Gehäusewand dringen.
Anschließend kann die Anschaltung DX-NET-SWD1 von unten eingeschoben
und mit den beiden Schrauben arretiert werden.
2
T 8
0.25 Nm
(2.21 lb-in)
Abbildung 13: Einschieben der Anschaltung DX-NET-SWD1
DX-NET-SWD... 11/22 MN04012009Z-DE Eaton.com
1
3 Installation
3.4 Montage/Demontage
14 15 16 17 18
Ready
-DC
U
V
W
22
