Montage bei Geräten DA1 in der Schutzart IP20
Die Anschaltung DX-NET-SWD1 wird bei den Frequenzumrichtern DA1 in der
Schutzart IP20 von unten in das Gerät gesteckt. Dazu muss die Abdeckung
mit Hilfe eines Schraubendrehers mit flacher Klinge entfernt werden.
4 mm
1 2 3 4 5 6 7 8 9 10 11 12 13
COM
14 15 16 17 18
DC+
BR
U
V

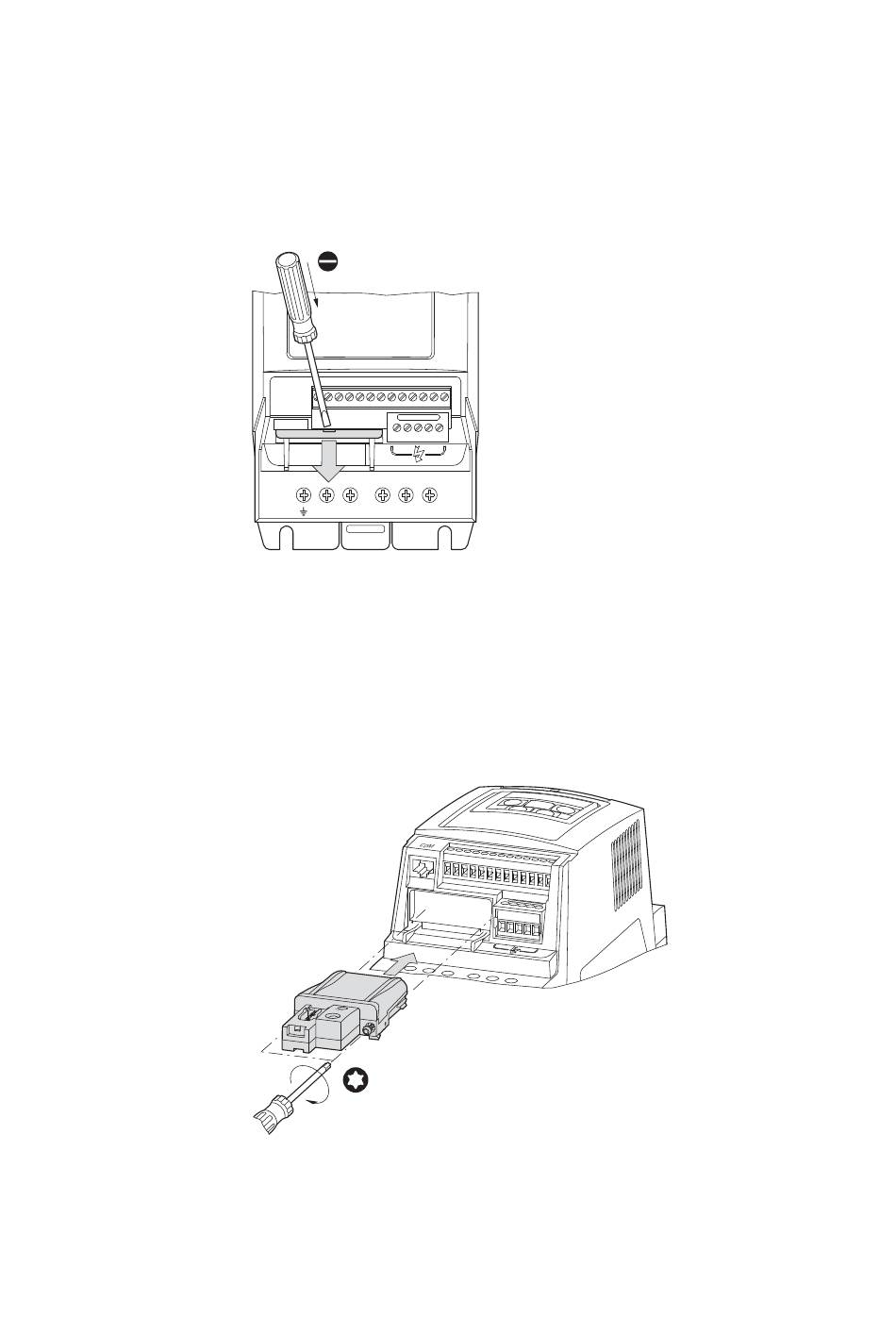

Abbildung 10: Entfernen der Abdeckung
￫
Nicht mit Werkzeug oder anderen Gegenständen in den geöff-
neten Frequenzumrichter hineinstoßen.
Achten Sie darauf, dass keine Fremdkörper durch die geöffnete
Gehäusewand dringen.
Anschließend kann die Anschaltung DX-NET-SWD1 von unten eingeschoben
und mit den beiden Schrauben arretiert werden.
T 8
0.25 Nm (2.21 lb-in)
Abbildung 11: Einschieben der Anschaltung DX-NET-SWD1
