PROFIsafe-Konfigurationen
5
PROFIsafe-Konfigurationen
PROFIsafe-Telegramm nur über E-Bus und PROFINET/PROFIBUS
Die Verwendung von PROFIsafe ist es aufgrund der PROFIsafe Policy nur über die Feldbusse
PROFIBUS und PROFINET oder über einen Rückwandbus, hier z.B. der E-Bus zulässig. Eine
Nutzung von PROFIsafe über andere Feldbusse ist aus patentrechtlichen Gründen nicht zulässig.
Dies muss durch Verwendung der Segment-Abschluss-Klemme EL9930 sichergestellt werden.
Folgende Patente der Siemens AG sind entsprechend des PROFIsafe Profils relevant:
- EP1267270-A2 Method for data transfer
- WO00/045562-A1 Method and device for determining the reliability of data carriers
- WO99/049373-A1 Shortened data message of an automation system
- EP1686732 Method and system for transmitting protocol data units
- EP1802019 Identification of errors in data transmission
- EP1921525-A1 Method for operation of a safety-related system
- EP13172092.2 Method and system for detection of errors
5.1
PROFIsafe-Konfigurationen ohne EL9930
Für die folgenden Konfigurationen ist der Einsatz der EL9930 nicht notwendig, weil das PROFIsafe-
Telegramm den E-Bus nur über PROFIBUS oder PROFINET verlässt. Somit wir die PROFIsafe Policy nicht
verletzt.
CX-Controller mit PROFIBUS/PROFINET-Interface
Das PROFIsafe-Telegramm wird nur über den E-Bus in die TwinCAT Runtime übermittelt und dann über die
am CX-Controller integrierte Feldbus-Schnittstelle an das PROFIsafe-Device gesendet.

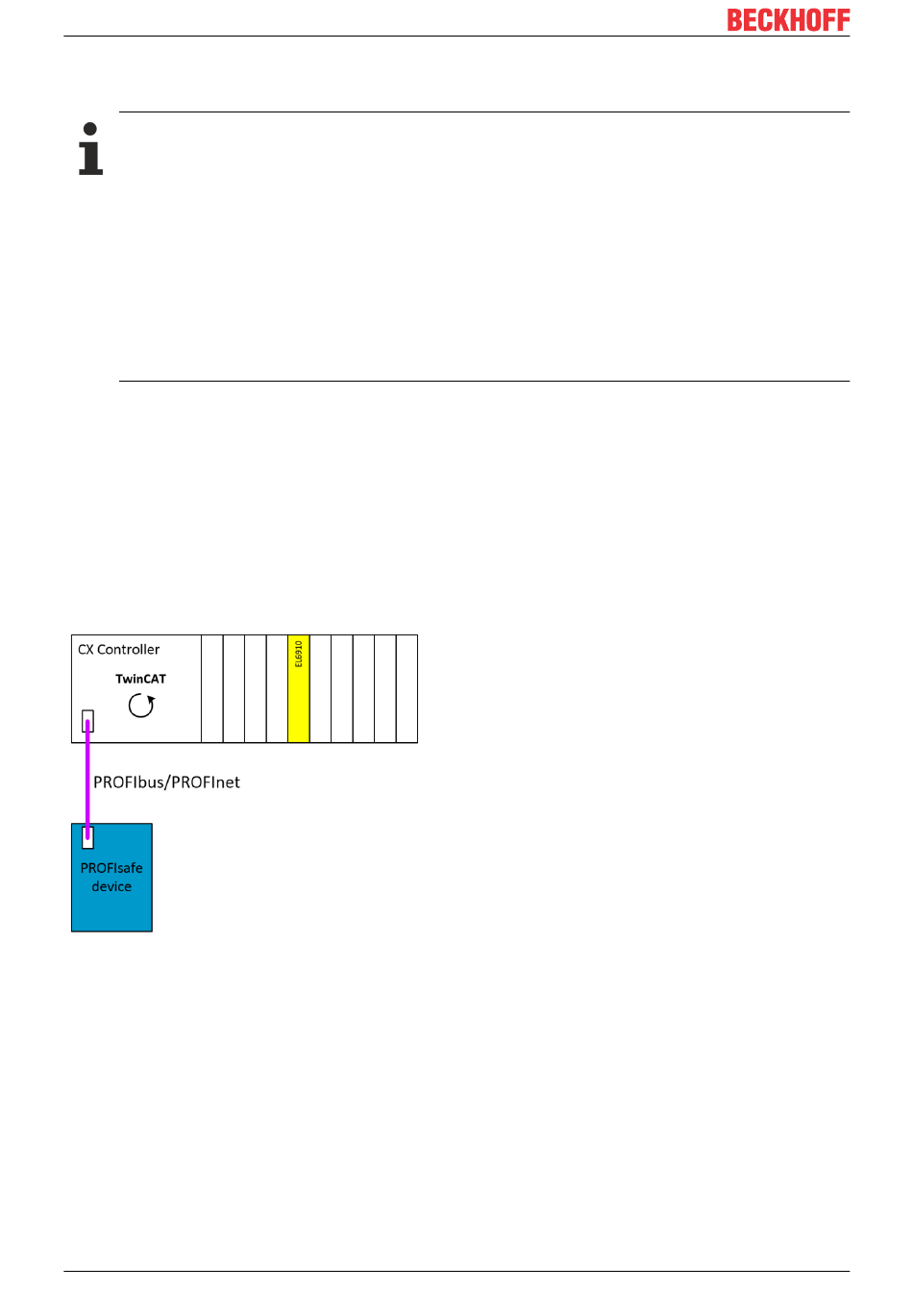

Abb. 14: Zulässige PROFIsafe-Konfiguration - Beispiel 1
CX-Controller mit PROFIBUS/PROFINET Interface und EtherCAT-Netzwerk
Das PROFIsafe-Telegramm wird nur über den E-Bus in die TwinCAT Runtime übermittelt und dann über die
am CX-Controller integrierte Feldbus-Schnittstelle an das PROFIsafe Device gesendet. Eine Erweiterung
über eine weitere im CX-Controller integrierte EtherCAT-Schnittstelle ist problemlos möglich, solange an
dieser keine PROFIsafe Teilnehmer vorhanden sind.
