DA-Umsetzer
Der DA-Umsetzer (kurz DAUM) ¨ u bernimmt die Funktion bei fehlender zweiter Schaltebene
des DA-Tasters diesen potentialfrei dem Notrufger¨ a t zuzuf¨ u hren und eine potentialfreie Ab-
bildung des DA-Taster auszugeben. (Ersatz der fehlenden zweiten Ebene).
Durch die interne Schaltung des FWG09 wird der angeschlossene DA-Taster an den DA-
Erkennungskreis des FWG09 geschaltet und die Funktion des externen DA-Tasters ¨ u ber ein
Relais an die Signaleinrichtung potentialfrei ausgegeben.
Bei abgeschaltetem Ger¨ a t wird der DA-Taster direkt mit dem Ausgang verbunden.
FWG-09
Stand: 2023-01-02
Alarm 1-In
Alarm 1-Out

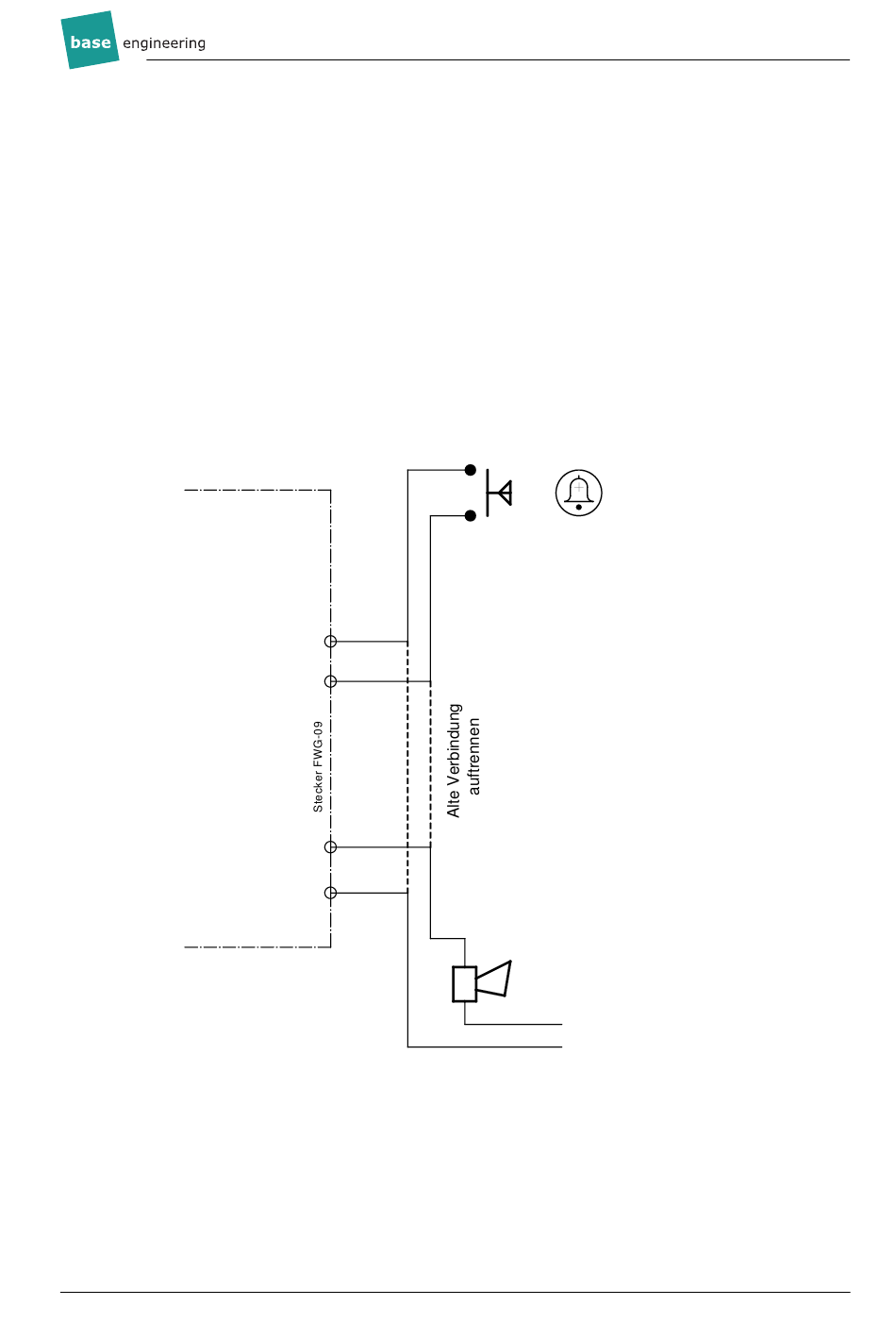

Prinzip DAUM
Abbildung 4: DA-Umsetzer
Alarmtaster
Hupe
Max 60V 0,5A DC
Max 60V-0.5A
Max 42V 0,5A AC
9
