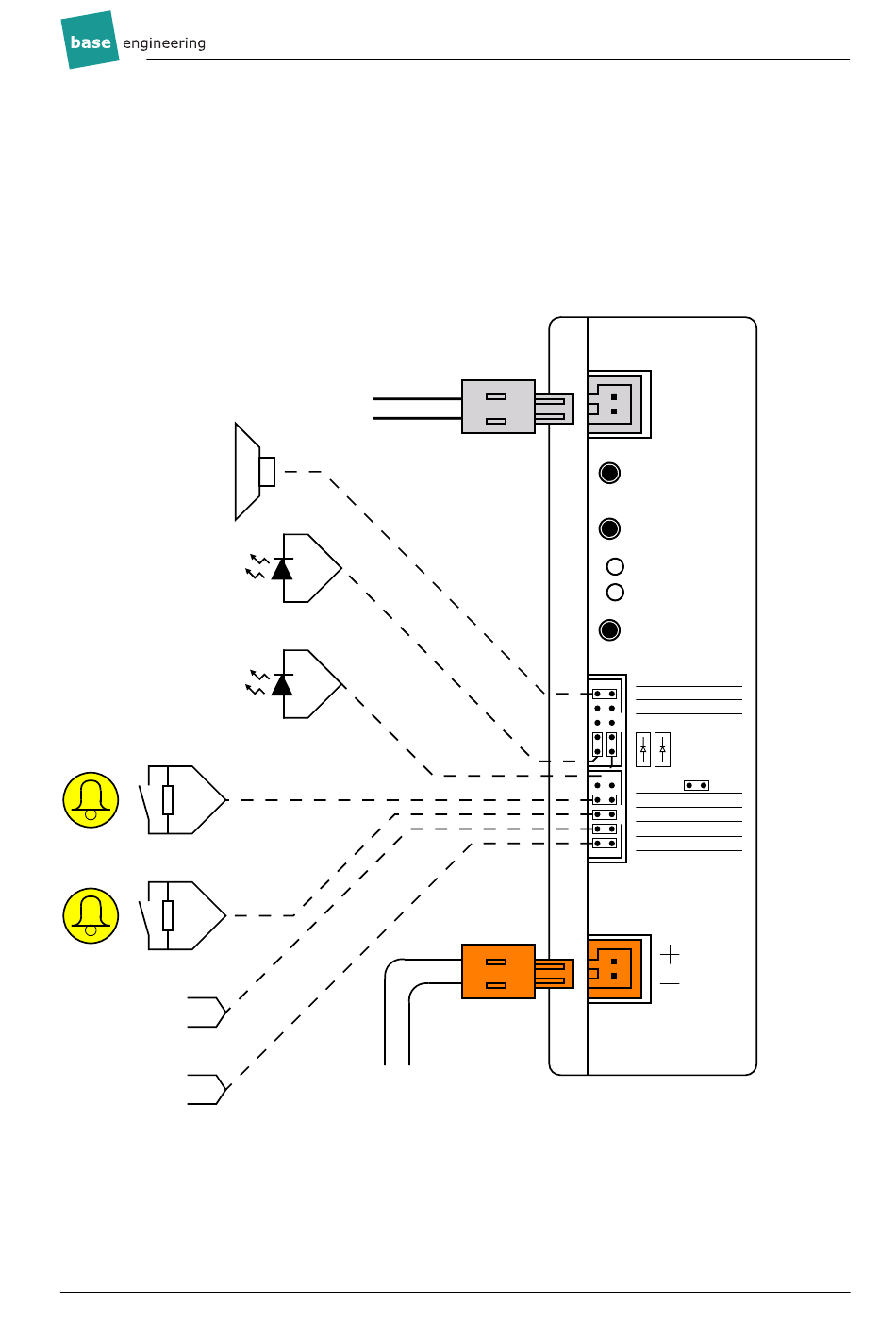

Direkte Kabelverbindungen FWG09I ohne Adapterplatine

Optional:
Zusatzlautsprecher
50 Ohm
Alarm steht an
LED ohne Widerstand
5V max 10mA
Sprechverbindung
LED ohne Widerstand
5V max 10mA
Taster Schacht
(drahtbruchüberwacht)
1K
Taster Kabine
(drahtbruchüberwacht)
1K
Ausgang DAUM
max 60 Volt 0.5A
DC oder AC
Eingang Mißbrauch
10 − 48 Volt
DC oder AC
2
Telefonleitung
Power DC 10 − 28 Volt
max 0.6A
FWG09 Montageanleitung
Grau
ST2
Aux − Speaker (50 Ohm)
Aux − 5V out
RS−485
Alarm 2 (hoistway)
Alarm 1 (car)
Alarm 1 out (horn)
Missbrauch (misuse)
ST1
Orange
FWG09I
AB/
telephone line
Option −
Option +
Status
Power
Menue
5V/10mA
B A
Power
10 − 28V
Stand: 2023-01-02
