FWG09 Montageanleitung

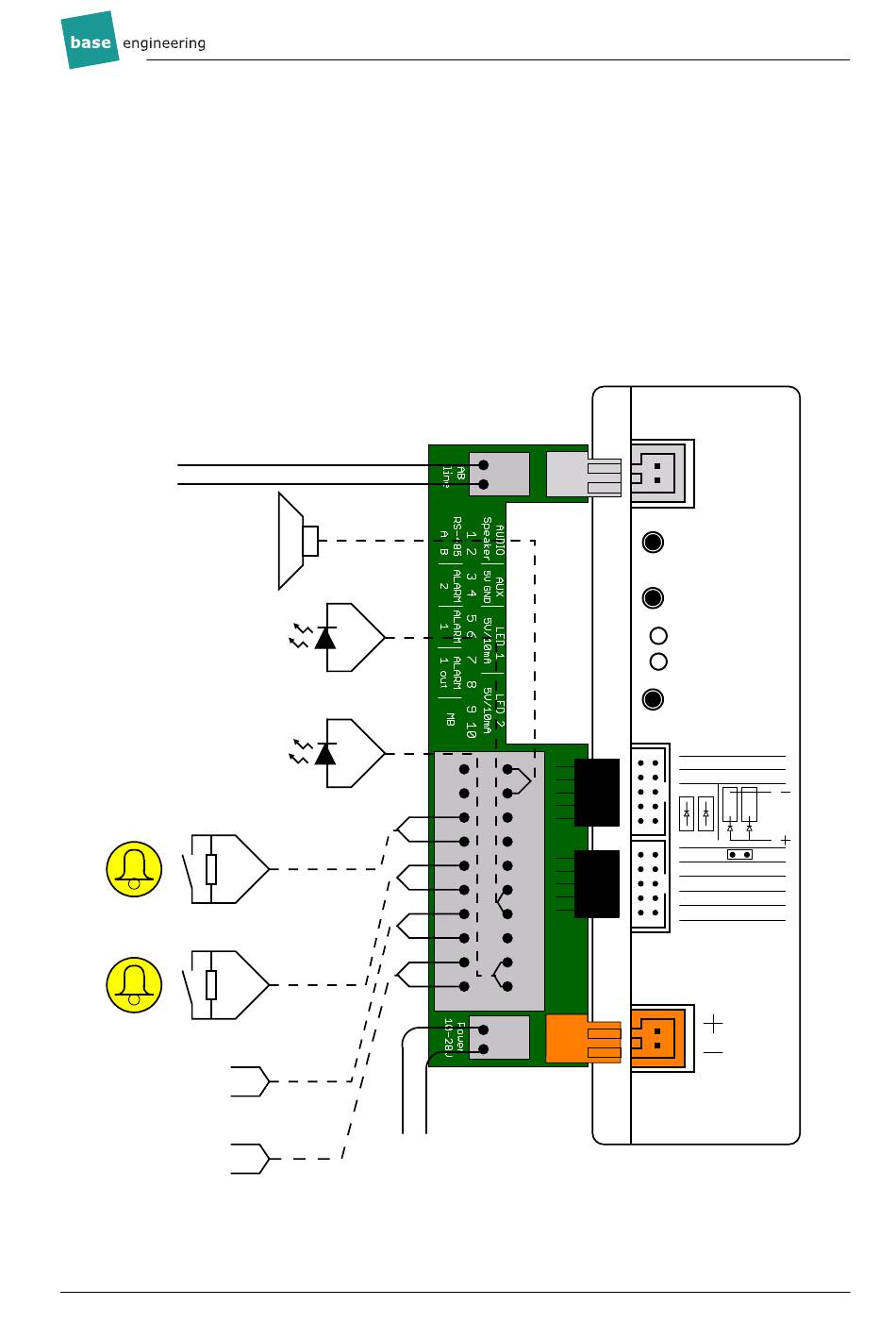

Anschl ¨ usse FWG09H mit Adapterplatine
Telefonleitung
Optional:
Zusatzlautsprecher
50 Ohm
Sprechverbindung
LED ohne Widerstand
5V max 10mA
Alarm steht an
LED ohne Widerstand
5V max 10mA
Taster Schacht
(drahtbruchüberwacht)
1K
Taster Kabine
(drahtbruchüberwacht)
1K
Ausgang DAUM
max 60 Volt 0,5A DC
max 42 Volt 0,5A AC
Eingang Mißbrauch
10 − 60 Volt DC
10 − 42 Volt AC
Stand: 2023-06-28
Hotline Telefon: 040/790 261 790, 040/529 811 30, 040/529 811 31
Power DC 10 − 28 Volt
max 0.6A
Webseite https://base-engineering.com
ST2
Aux − Speaker (50 Ohm)
Aux − 5V out
5V/10mA
RS−485
Alarm 2 (hoistway)
Alarm 1 (car)
Alarm 1 out (horn)
Missbrauch (misuse)
ST1
FWG09
AB/
telephone line
Option −
Option +
Status
Power
Menue
extern
Power
max 60V
100mA
B
A
Power
10 − 28V
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für base engineering FWG09H

  • Seite 1 Hotline Telefon: 040/790 261 790, 040/529 811 30, 040/529 811 31 Webseite https://base-engineering.com FWG09 Montageanleitung Anschl ¨ usse FWG09H mit Adapterplatine FWG09 Telefonleitung telephone line Optional: Zusatzlautsprecher Option − 50 Ohm Option + Sprechverbindung Status LED ohne Widerstand Power 5V max 10mA...
  • Seite 2: Direkte Kabelverbindungen Fwg09H Ohne Adapterplatine

    FWG09 Montageanleitung Direkte Kabelverbindungen FWG09H ohne Adapterplatine FWG09 Telefonleitung Grau telephone line Optional: Zusatzlautsprecher Option − 50 Ohm Option + Alarm steht an Status LED ohne Widerstand Power 5V max 10mA Menue Sprechverbindung LED ohne Widerstand Aux − Speaker (50 Ohm) Aux −...
  • Seite 3: Einbau

    ¨ a hnliches m¨ u ssen f¨ u r den Anschluss des FWG09 deaktiviert werden. Die Faxkonvertierung nach T.38 muss ebenfalls unterbunden werden. Bei Bedarf bitte einen Kontakt zwischen dem Verantwortlichen f¨ u r die Telefonanlage und base engineering gmbh herstellen. Umgebung Das FWG09 ist nur f¨...
  • Seite 4: Ausserbetriebname

    FWG09 Montageanleitung Inbetriebnahme des Ger ¨ ats 1. Sicherstellen, dass die Akkus eingelegt sind. Bitte unbedingt auf Polung achten, da bei verkehrt herum eingelegten Akkus das Ger¨ a t nicht notstromversorgt ist. 2. Stromversorgung von 10–28 V Gleichspannung anschließen oder ein passendes Stecker- netzteil verwenden.
  • Seite 5 Akkufach Schraube(n) Deckel bei geschlossenem Deckel zur Sicherung wieder einsetzen Abbildung 1: Ansicht bei ge¨ o ffneten Deckel Stand: 2023-06-28...
  • Seite 6: Led-Lampenanschaltung

    FWG09 Montageanleitung LED-Lampenanschaltung Anschluß Piktogramme ¨ uber Adapterplatine Das FWG09 liefert eine notstromversorgte Spannung von 5 V (auf 10 mA strombegrenzt) zum Anschliessen von LED Piktogrammen f¨ u r Alarm und Sprechverbindung. Dazu sind die LEDs in der Position A-B anzuschliessen. Weiterhin hat das FWG09 auch einen Schaltausgang f¨...
  • Seite 7 Anschluß Piktogramme direkt Das FWG09 liefert eine notstromversorgte Spannung von 5 V (auf 10 mA strombegrenzt) zum Anschliessen von LED Piktogrammen f¨ u r Alarm und Sprechverbindung. Dazu sind die LEDs in der Position A-B anzuschliessen. Weiterhin hat das FWG09 auch einen Schaltausgang f¨ u r die Piktogramme, damit LEDs mit h¨...
  • Seite 8: Anschluss Der Alarmtaster

    FWG09 Montageanleitung Anschluss der Alarmtaster Das FWG09 bietet die M¨ o glichkeit zwei Alarmtaster anzuschließen. Beide Anschl¨ u sse k¨ o nnen unabh¨ a ngig voneinander als “Schließer” bzw. “ ¨ Offner” konfiguriert werden. Dabei ist vorge- sehen, dass an DA 1 der Alarmtaster in der Kabine und an DA 2 ein oder mehrere Taster auf bzw.
  • Seite 9 DA-Umsetzer Der DA-Umsetzer (kurz DAUM) ¨ u bernimmt die Funktion bei fehlender zweiter Schaltebene des DA-Tasters diesen potentialfrei dem Notrufger¨ a t zuzuf¨ u hren und eine potentialfreie Ab- bildung des DA-Taster auszugeben. (Ersatz der fehlenden zweiten Ebene). Durch die interne Schaltung des FWG09 wird der angeschlossene DA-Taster an den DA- Erkennungskreis des FWG09 geschaltet und die Funktion des externen DA-Tasters ¨...
  • Seite 10: Einschalten

    FWG09 Montageanleitung Servicemen ¨ u Einschalten Taster Menue und Option + gleichzeitig kurz dr¨ u cken FWG09 antwortet “Service ein, Objektnummer Objektnummer, Kabine Kabinennummer” und Nennung einiger technischer Informationen. Bei blinkenden Piktogrammen wird hier die Fehlerursache angesagt. Das Ser- vicemen¨ u kann jederzeit auf die gleiche Art und Weise wieder verlassen werden. Mit dem Taster Menue kann durch die einzelnen Men¨...
  • Seite 11 Mikrofon ist . . . Die Empfindlichkeit des Mikrofons bei Sprechverbindung. Diese Einstellung sollte nur nach R¨ u cksprache mit base engineering gmbh ver¨ a ndert werden. Ansage “L ¨ anger dr ¨ ucken” ist . . . • Ein (Voreinstellung) — Bei zu kurzer Bet¨ a tigung der Alarmtaster erfolgt eine An- sage.
  • Seite 12 Bei Einsatz als Pf¨ o rtnersprechstelle PSS09 an einem GSM13 muss “Blindwahl” eingestellt werden. Diese Einstellung sollte nur nach R¨ u cksprache mit base engineering gmbh ver¨ a ndert werden. Dies ist nur dann erforderlich, falls eine korrekte Konfiguration der Telefonan- lage nicht m¨...
  • Seite 13 Mith ¨ oren ist . . . • Ein • Aus Bei eingeschaltetem Mith¨ o ren k¨ o nnen die Anwahl und die Kommunikation des FWG09 mit der Zentrale mitgeh¨ o rt werden. Dies erm¨ o glicht eine einfache Diagnose von Pro- blemen mit der Telefonleitung bzw.
  • Seite 14 FWG09 Montageanleitung Lampencodes Ger¨ a t ist aus dauer netzversorgt Power-LED (gr ¨ un) blitzen notstromversorgt pulsieren Akku wird geladen Ruhezustand blitzen Meldungen stehen an blitzen Wahlversuch Status-LED (gelb) blitzen Telefonleitungstest blinken Verbindung Leitwarte dauer Sprechverbindung Beide gegeneinander pulsierend: Servicemen¨ u ist aktiv. Stand: 2023-06-28...
  • Seite 15: Aufbau Sprechverbindung Mittels Telefon

    Anruf mittels Telefon Man kann das FWG09 auch mit einem normalen Telefon anrufen. Einige Sekunden, nach- dem das FWG09 abgenommen hat, sendet es einen Antwortton. Nach diesem Ton kann man per DTMF Kommandos eingeben. Die f¨ u r den Betrieb als Pf¨ o rtnersprechstelle notwendigen Kommandos sind im entsprechenden Abschnitt ab Seite 17 beschrieben.
  • Seite 16 Vor der Benutzung der base app muss die Audiodatei in der Kabine abgespielt wer- den. Das FWG09 sagt daraufhin seine Objektnummer und weitere Informationen an. Jetzt kann man die base app starten und zur Konfiguration und Test benutzen. F¨ u r weitere In- formationen kontaktieren Sie bitte base engineering gmbh. Stand: 2023-06-28...
  • Seite 17: Einleitung

    Zur leichteren Unterscheidung kann bei mehreren Notrufanlagen gegen Aufpreis statt der Ob- jektnummer ein vorgegebener Text angesagt werden. F¨ u r weitere Informationen kontaktieren Sie bitte base engineering gmbh. Die einzuhaltenden Vorschriften f¨ u r Aufzugsbetreiber sind der EN 81-28 zu entnehmen.
  • Seite 18: Quittieren Von Meldungen

    FWG09 Montageanleitung der Sprechverbindung abgel¨ o scht. Programm 2A Zus¨ a tzlich zu den Meldungen von Programm 2 wird noch Routineruf gemel- det. Programm 3 Ausschließlich die Meldungen Alarm und Missbrauch werden erzeugt. Eine Quittung muss nicht erfolgen, da die Sprechverbindung grunds¨ a tzlich freigeschaltet wird.
  • Seite 19: Programmierung

    Kabinennummer angesagt. Wir empfehlen die Master-PIN auf dem Objektnummernauf- kleber zu notieren. Weiterhin kann die Master-PIN bei base engineering gmbh erfragt werden. Ger¨ a te in den Programmvarianten 3, 3A und 3B schalten beim Anrufen automatisch die Sprechverbindung frei. Daher muss vor Eingabe der Master-PIN zun¨ a chst die Sprechverbin- dung mit *0# beendet werden.
  • Seite 20 FWG09 Montageanleitung 3. Ger¨ a t sagt Objektnummer und Kabine an. 4. *9011234# – Rufnummer 1 auf 1234 setzen. 5. Ger¨ a t sagt “Telefonnummer 1 ist 1234”. 6. *99900# – Ansage aller Parameter und Speichern. 7. Ger¨ a t sagt “Telefonnummer 1 ist 1234” und startet neu. 8.
  • Seite 21 “Verbindung Kabinennummer aus. Notfall abgel¨ o scht”. Bei den Programmen 2 und 2A gen¨ u gt es aufzulegen, base engineering gmbh empfiehlt aber auch hier *0#, da sonst je nach Telefonanlage das Besetztzeichen einige Zeit lang in der Kabine zu h¨ o ren ist.
  • Seite 22 FWG09 Montageanleitung R ¨ uckruf bei Programm 3, 3A, 3B Bei Programm 3 erfolgt nach dem Antwortton direkt der Hinweis “Verbindung 1 ein. Zum Beenden der Sprechverbindung bitte *0# eingeben.” und die Sprechverbindung zur 1. Ka- bine wird aufgebaut. Um mit anderen Kabinen sprechen zu k¨ o nnen muss man zun¨ a chst mit *0# die Sprechverbindung zu Kabine 1 beenden um dann mit *Kabinennummer# eine neue Sprechverbindung aufzubauen.
  • Seite 23 • “Zum Abl¨ o schen der Meldung bitte *2# eingeben.” – Hinweis auf Quittung. 3. Meldungen abl¨ o schen: *2#. Antwort vom Ger¨ a t: “Meldungen abgel¨ o scht.” 4. Auflegen 5. Nach dem Auflegen schaltet sich das Ger¨ a t ab. Erst mit der Antwort “Meldungen abgel¨...
  • Seite 24 FWG09 Montageanleitung Die Meldungen, ihre Bedeutungen und empfohlene Maßnahmen Alarme Notfall Kabine Kabinennummer (Alle Programme) Es wurde Alarm in der Kabine ausgel¨ o st. Maßnahmenempfehlungen: Entgegennahme des Alarms, Herstellung der Sprechverbin- dung, Sprechverbindung beenden und ggfs. Personenbefreiung. Mißbrauch Kabine Kabinennummer (Alle Programme) Alarmknopf wird gedr¨...
  • Seite 25 Warmstart Kabine Kabinennummer (Programm 1) Das Ger¨ a t wurde neu gestartet, entweder direkt am Ger¨ a t oder durch ein Softwareup- date bzw. Neuparametrierung durch base engineering gmbh. Maßnahmenempfehlung: Bei mehrfachem Auftreten in kurzer Zeit Wartungsfirma infor- mieren. Datum und Uhrzeit dokumentieren, Zeitpunkt des n¨ a chsten erwarteten Routi- nerufs auf in 72 Stunden stellen.
  • Seite 26 FWG09 Montageanleitung DA 1 klemmt Kabine Kabinennummer (Programm 1) Der Kabinentaster ist dauerhaft gedr¨ u ckt. Entweder ist der Taster mechanisch blockiert oder es liegt ein Fehler im Verbindungskabel zum Ger¨ a t vor. Maßnahmenempfehlung: Notruftaster auf Funktion ¨ u berpr¨ u fen, bei Bedarf Anlage still- legen.
  • Seite 27: Technische Daten

    Akku defekt GSM (Programme 1, 2, 2A) Der Akku des GSM10 / GSM13 ist nicht mehr zu laden oder erreicht im voll geladenen Zustand seine Mindestkapazit¨ a t f¨ u r eine Stunde Notstromversorgung in K¨ u rze nicht mehr. Diese Meldung bezieht sich nicht auf die PSS09 selber sondern auf das GSM10 / GSM13 Modul.
  • Seite 29: Herstellererklärung

    Hotline Telefon 040 / 790 261 790 , 040 / 529 811 30 , 040 / 529 811 31 Webseite https://base-engineering.com Herstellererklärung Der Hersteller base engineering GmbH Querstücken 5 22851 Norderstedt erklärt hiermit, dass folgendes Produkt: Die Notrufeinrichtung als eine Kombination aus Notrufsystem (FWG05/FWG09/FWG12) aufgeschaltet auf einer Übertragungseinheit (GSM10/GSM13) oder Festnetzanschluss/gewandelter...
  • Seite 30 FWG09 Montageanleitung Raum f ¨ ur Notizen Stand: 2023-06-28...
  • Seite 31 Beratungsprotokoll zum Betrieb eines Notrufsystems FWG09 als Pf ¨ ortnersprechstelle Einleitende Erl ¨ auterungen Der Betrieb eines Aufzugsnotrufsystems unterliegt gesetzlichen Vorgaben f¨ u r den Betreiber einer Aufzugsanlage. So zum Beispiel die Einhaltung der Vorgaben der Betriebssicherheits- verordnung, den technischen Richtlinien der Betriebssicherheitsverordnung und aller verwie- senen Regelwerke wie der EN81-28 in Ihren jeweils g¨...
  • Seite 32 FWG09 Montageanleitung Programmversion 3 (nicht empfohlen) In dieser Programmversion erzeugt das Ger¨ a t nur noch Alarme und stellt die Sprechverbin- dung blind und ohne Quittierung frei. Ist die Sprechverbindung freigestellt ist der Alarm abgel¨ o scht, unabh¨ a ngig davon, ob die annehmende Stelle die Telefonverbindung wom¨ o glich sogar vorzeitig beendet und den Alarm gar nicht verstanden hat.
