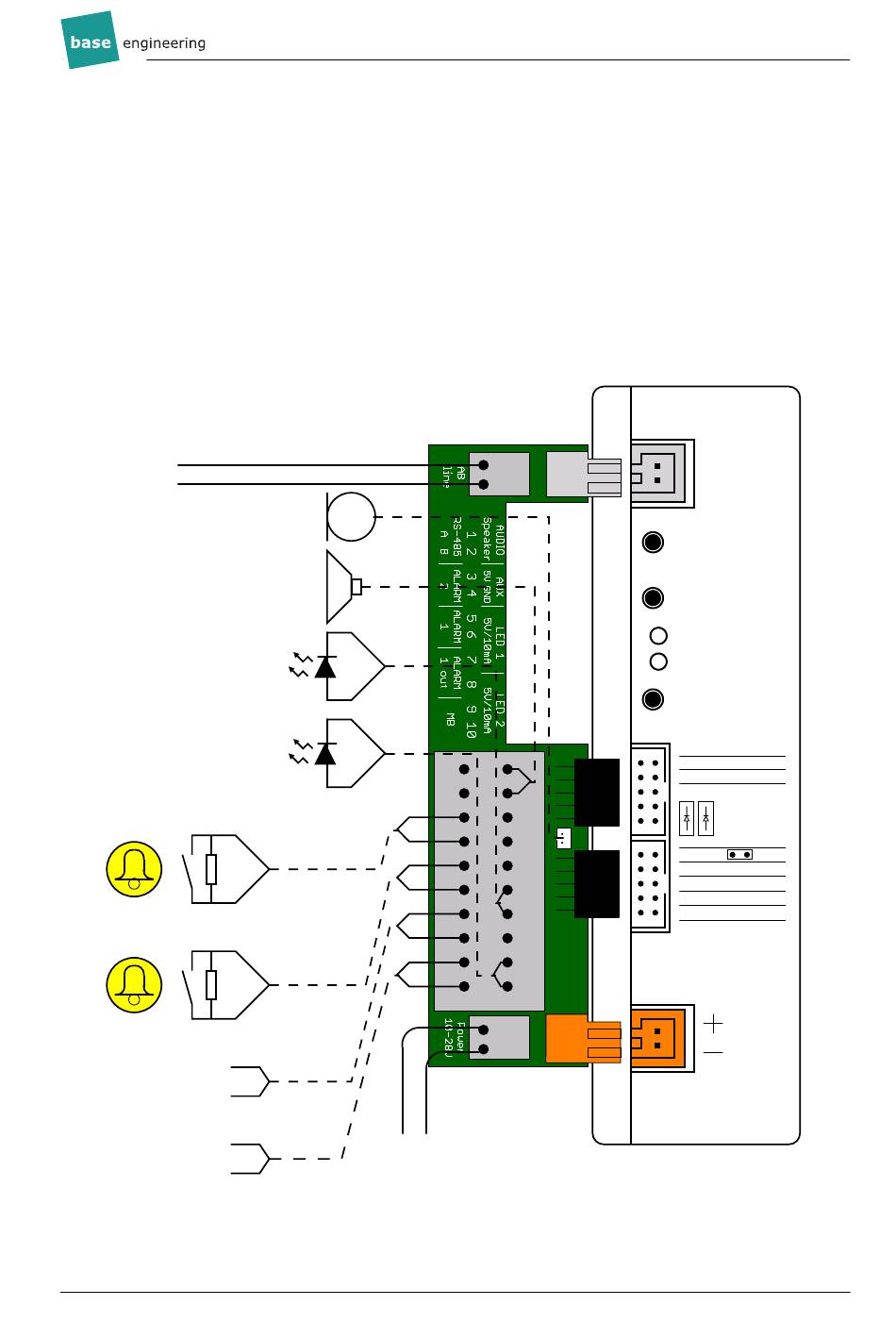

FWG09 Montageanleitung
Anschl ¨ usse FWG09I mit Adapterplatine
Telefonleitung
Optional:
Zusatzmikrofon
Optional:
Zusatzlautsprecher 50 Ohm
Sprechverbindung
LED ohne Widerstand
5V max 10mA
Alarm steht an
LED ohne Widerstand
5V max 10mA
Taster Schacht
(drahtbruchüberwacht)
1K
Taster Kabine
(drahtbruchüberwacht)
1K
Ausgang DAUM
max 60 Volt 0,5A DC
max 42 Volt 0,5A AC
Eingang Mißbrauch
10 − 48 Volt DC
10 − 42 Volt AC
Stand: 2023-01-02
Hotline Telefon: 040/790 261 790, 040/529 811 30, 040/529 811 31
Power DC 10 − 28 Volt
max 0.6A
Webseite https://base-engineering.com
ST2
Aux − Speaker (50 Ohm)
Aux − 5V out
RS−485
Alarm 2 (hoistway)
Alarm 1 (car)
Alarm 1 out (horn)
Missbrauch (misuse)
ST1
FWG09I
AB/
telephone line
Option −
Option +
Status
Power
Menue
5V/10mA
B
A
Power
10 − 28V
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für base engineering FWG09
Inhaltszusammenfassung für base engineering FWG09
- Seite 1 Hotline Telefon: 040/790 261 790, 040/529 811 30, 040/529 811 31 Webseite https://base-engineering.com FWG09 Montageanleitung Anschl ¨ usse FWG09I mit Adapterplatine FWG09I Telefonleitung telephone line Optional: Zusatzmikrofon Option − Optional: Option + Zusatzlautsprecher 50 Ohm Status Sprechverbindung Power LED ohne Widerstand...
-
Seite 2: Direkte Kabelverbindungen Fwg09I Ohne Adapterplatine
FWG09 Montageanleitung Direkte Kabelverbindungen FWG09I ohne Adapterplatine FWG09I Telefonleitung Grau telephone line Optional: Zusatzlautsprecher Option − 50 Ohm Option + Alarm steht an Status LED ohne Widerstand Power 5V max 10mA Menue Sprechverbindung LED ohne Widerstand Aux − Speaker (50 Ohm) Aux −... -
Seite 3: Einbau
Massnahmen wie die Erkennung, ob gesprochen wird (Voice/Silence detection), Rauschunterdr¨ u ckung, Echokompensation oder ¨ a hnliches m¨ u ssen f¨ u r den Anschluss des FWG09 deaktiviert werden. Die Faxkonvertierung nach T.38 muss ebenfalls unterbunden werden. Bei Bedarf bitte einen Kontakt zwischen dem Verantwortlichen f¨... -
Seite 4: Ausserbetriebname
2. Stromversorgung von 10–28 V Gleichspannung anschließen oder ein passendes Stecker- netzteil verwenden. Die externe Stromversorgung muss 600 mA Strom liefern k¨ o nnen und sollte nicht notstromversorgt sein, da das FWG09 ¨ u ber eine eigene Notstromver- sorgung verf¨ u gt. - Seite 5 Akkufach Schraube(n) Deckel bei geschlossenem Deckel zur Sicherung wieder einsetzen Abbildung 1: Ansicht bei ge¨ o ffneten Deckel Stand: 2023-01-02...
-
Seite 6: Led-Lampenanschaltung
Anschliessen von LED Piktogrammen f¨ u r Alarm und Sprechverbindung. Dazu sind die LEDs in der Position A-B anzuschliessen. Weiterhin hat das FWG09 auch einen Schaltausgang f¨ u r die Piktogramme, damit LEDs mit h¨ o heren Spannungen mittels einer externen Stromversorgung versorgt werden k¨ o nnen. Diese darf bis zu 60 Volt DC betragen, der maximale Strom liegt bei 100 mA. - Seite 7 Anschliessen von LED Piktogrammen f¨ u r Alarm und Sprechverbindung. Dazu sind die LEDs in der Position A-B anzuschliessen. Weiterhin hat das FWG09 auch einen Schaltausgang f¨ u r die Piktogramme, damit LEDs mit h¨ o heren Spannungen mittels einer externen Stromversorgung versorgt werden k¨ o nnen. Diese darf bis zu 60 Volt DC betragen, der maximale Strom liegt bei 100 mA.
-
Seite 8: Anschluss Der Alarmtaster
FWG09 Montageanleitung Anschluss der Alarmtaster Das FWG09 bietet die M¨ o glichkeit zwei Alarmtaster anzuschließen. Beide Anschl¨ u sse k¨ o nnen unabh¨ a ngig voneinander als “Schließer” bzw. “ ¨ Offner” konfiguriert werden. Dabei ist vorge- sehen, dass an DA 1 der Alarmtaster in der Kabine und an DA 2 ein oder mehrere Taster auf bzw. - Seite 9 DA-Taster auszugeben. (Ersatz der fehlenden zweiten Ebene). Durch die interne Schaltung des FWG09 wird der angeschlossene DA-Taster an den DA- Erkennungskreis des FWG09 geschaltet und die Funktion des externen DA-Tasters ¨ u ber ein Relais an die Signaleinrichtung potentialfrei ausgegeben.
-
Seite 10: Einschalten
Servicemen ¨ u Einschalten Taster Menue und Option + gleichzeitig kurz dr¨ u cken FWG09 antwortet “Service ein, Objektnummer Objektnummer, Kabine Kabinennummer” und Nennung einiger technischer Informationen. Bei blinkenden Piktogrammen wird hier die Fehlerursache angesagt. Das Ser- vicemen¨ u kann jederzeit auf die gleiche Art und Weise wieder verlassen werden. - Seite 11 Bei Einsatz als Pf¨ o rtnersprechstelle PSS09 an einem GSM13 muss “Blindwahl” eingestellt werden. Diese Einstellung sollte nur nach R¨ u cksprache mit base engineering gmbh ver¨ a ndert werden. Dies ist nur dann erforderlich, falls eine korrekte Konfiguration der Telefonan- lage nicht m¨...
- Seite 12 • Leitwarte — Das FWG09 sendet alle Meldungen an die voreingestellte Leitwarte. • Pf¨ o rtner Programm 1 • Pf¨ o rtner Programm 3B — Das FWG09 l¨ a uft als Pf¨ o rtnersprechstelle PSS09 und sendet Meldungen an ein oder mehrere Telefone. Siehe dazu auch Seite 16.
- Seite 13 Lampencodes Ger¨ a t ist aus dauer netzversorgt Power-LED (gr ¨ un) blitzen notstromversorgt pulsieren Akku wird geladen Ruhezustand blitzen Meldungen stehen an blitzen Wahlversuch Status-LED (gelb) blitzen Telefonleitungstest blinken Verbindung Leitwarte dauer Sprechverbindung Beide gegeneinander pulsierend: Servicemen¨ u ist aktiv. Stand: 2023-01-02...
-
Seite 14: Aufbau Sprechverbindung Mittels Telefon
Servicemen¨ u auch per DTMF ansteuern. Dazu ruft man das Ger¨ a t an und tippt nach dem Antwortton *Objektnummer Kabinennummer 0* ein, also zum Beispiel *7191710* f¨ u r das Ger¨ a t mit der Objektnummer 71917 und Kabine 1. Das FWG09 antwortet mit “Service Kabine Kabinennummer”. - Seite 15 Man kann das FWG09 auch mit Tonfolgen, die in der Kabine abgespielt werden, konfigurie- ren. Dazu gibt es eine base app f¨ u r Smartphones sowie eine Audiodatei, die als Schl¨ u ssel dient. Vor der Benutzung der base app muss die Audiodatei in der Kabine abgespielt wer- den.
-
Seite 16: Einleitung
Betrieb als Pf ¨ ortnersprechstelle PSS09 Einleitung Das FWG09 kann seine Meldungen nicht nur an eine Leitwarte sondern auch an ein normales Telefon senden. Diese Betriebsart wird Pf¨ o rtnersprechstelle genannt. Die Pf¨ o rtnersprechstelle ist ein komplettes Aufzugsnotrufsystem und verh¨ a lt sich auch so. -
Seite 17: Quittieren Von Meldungen
der Sprechverbindung abgel¨ o scht. Programm 2A Zus¨ a tzlich zu den Meldungen von Programm 2 wird noch Routineruf gemel- det. Programm 3 Ausschließlich die Meldungen Alarm und Missbrauch werden erzeugt. Eine Quittung muss nicht erfolgen, da die Sprechverbindung grunds¨ a tzlich freigeschaltet wird. -
Seite 18: Programmierung
Die Master-PIN befindet sich bei Ger¨ a ten, die als PSS09 ausgeliefert werden auf dem Objekt- nummernaufkleber. Ger¨ a te, die als FWG09 ausgeliefert wurden m¨ u ssen zun¨ a chst im Service-Men¨ u unter “Meldun- gen an . . . ” auf die gew¨ u nschte Programmvariante umgestellt werden. Nach der Umstellung auf PSS09 wird die Master-PIN beim n¨... - Seite 19 3. Ger¨ a t sagt Objektnummer und Kabine an. 4. *9011234# – Rufnummer 1 auf 1234 setzen. 5. Ger¨ a t sagt “Telefonnummer 1 ist 1234”. 6. *99900# – Ansage aller Parameter und Speichern. 7. Ger¨ a t sagt “Telefonnummer 1 ist 1234” und startet neu. 8.
- Seite 20 “Verbindung Kabinennummer aus. Notfall abgel¨ o scht”. Bei den Programmen 2 und 2A gen¨ u gt es aufzulegen, base engineering gmbh empfiehlt aber auch hier *0#, da sonst je nach Telefonanlage das Besetztzeichen einige Zeit lang in der Kabine zu h¨ o ren ist.
- Seite 21 R ¨ uckruf bei Programm 3, 3A, 3B Bei Programm 3 erfolgt nach dem Antwortton direkt der Hinweis “Verbindung 1 ein. Zum Beenden der Sprechverbindung bitte *0# eingeben.” und die Sprechverbindung zur 1. Ka- bine wird aufgebaut. Um mit anderen Kabinen sprechen zu k¨ o nnen muss man zun¨ a chst mit *0# die Sprechverbindung zu Kabine 1 beenden um dann mit *Kabinennummer# eine neue Sprechverbindung aufzubauen.
- Seite 22 FWG09 Montageanleitung • “Zum Abl¨ o schen der Meldung bitte *2# eingeben.” – Hinweis auf Quittung. 3. Meldungen abl¨ o schen: *2#. Antwort vom Ger¨ a t: “Meldungen abgel¨ o scht.” 4. Auflegen 5. Nach dem Auflegen schaltet sich das Ger¨ a t ab.
- Seite 23 Die Meldungen, ihre Bedeutungen und empfohlene Maßnahmen Alarme Notfall Kabine Kabinennummer (Alle Programme) Es wurde Alarm in der Kabine ausgel¨ o st. Maßnahmenempfehlungen: Entgegennahme des Alarms, Herstellung der Sprechverbin- dung, Sprechverbindung beenden und ggfs. Personenbefreiung. Mißbrauch Kabine Kabinennummer (Alle Programme) Alarmknopf wird gedr¨...
- Seite 24 Warmstart Kabine Kabinennummer (Programm 1) Das Ger¨ a t wurde neu gestartet, entweder direkt am Ger¨ a t oder durch ein Softwareup- date bzw. Neuparametrierung durch base engineering gmbh. Maßnahmenempfehlung: Bei mehrfachem Auftreten in kurzer Zeit Wartungsfirma infor- mieren. Datum und Uhrzeit dokumentieren, Zeitpunkt des n¨ a chsten erwarteten Routi- nerufs auf in 72 Stunden stellen.
- Seite 25 DA 1 klemmt Kabine Kabinennummer (Programm 1) Der Kabinentaster ist dauerhaft gedr¨ u ckt. Entweder ist der Taster mechanisch blockiert oder es liegt ein Fehler im Verbindungskabel zum Ger¨ a t vor. Maßnahmenempfehlung: Notruftaster auf Funktion ¨ u berpr¨ u fen, bei Bedarf Anlage still- legen.
-
Seite 26: Technische Daten
Maßnahmenempfehlung: Akkutausch im GSM10 / GSM13 Modul innerhalb von einer Woche veranlassen. T ¨ UV Zertifizierung Die Konformit¨ a t des FWG09 zur EN81-28 wurde vom T ¨ U V Austria bescheinigt. Technische Daten Abmessungen ohne Laschen (L B H) - Seite 28 FWG09 Montageanleitung Raum f ¨ ur Notizen Stand: 2023-01-02...
- Seite 29 Diese Pflichten sind f¨ u r einen Betreiber nicht zu delegieren. Wird ein Notrufsystem FWG09 korrekt installiert und auf eine daf¨ u r vorgesehene Alarmzen- trale in Protokollversion aufgeschaltet, so sind diese Vorgaben als erf¨ u llt zu betrachten. Siehe hierzu auch die Konformit¨...
- Seite 30 Betreiber nicht von seiner Eigenverantwortung sondern ist nur als n¨ a here Erl¨ a ute- rung der Funktionsweise des eingesetzten Notrufsystems zu verstehen. Siehe hierzu auch erg¨ a nzend die Montageanleitung des FWG09. Beratung erfolgt und vollst ¨ andig besprochen Herr/Frau .
