LED-Lampenanschaltung

Anschluß Piktogramme ¨ uber Adapterplatine
Das FWG09 liefert eine notstromversorgte Spannung von 5 V (auf 10 mA strombegrenzt) zum
Anschliessen von LED Piktogrammen f¨ u r Alarm und Sprechverbindung. Dazu sind die LEDs
in der Position A-B anzuschliessen.
Weiterhin hat das FWG09 auch einen Schaltausgang f¨ u r die Piktogramme, damit LEDs mit
h¨ o heren Spannungen mittels einer externen Stromversorgung versorgt werden k¨ o nnen. Diese
darf bis zu 60 Volt DC betragen, der maximale Strom liegt bei 100 mA. Der Schaltausgang
liegt auf der Position B-C, geschaltet wird immer der Minus-Pol. Dabei muß die Masse der
Stromversorgung der LEDs gleich der Masse der Stromversorgung des Ger¨ a tes sein.
Bitte unbedingt auf Polung achten, da bei falsch angeschlossener externer Stromversor-
!
gung das FWG09 zerst¨ o rt wird.
LEDs notstromversorgt aus FWG
Piktogramm
"Sprechverbindung"
+
Piktogramm
"Notruf aktiv"
+
LEDs an externer Stromversorgung
Piktogramm
"Sprechverbindung"
+
Piktogramm
"Notruf aktiv"
+
+
+
Netzteil DC
max. 60V
max. 100mA
6
C
B
LED1
A
C
B
LED2
A
C
B
LED1
A
C
B
LED2
A

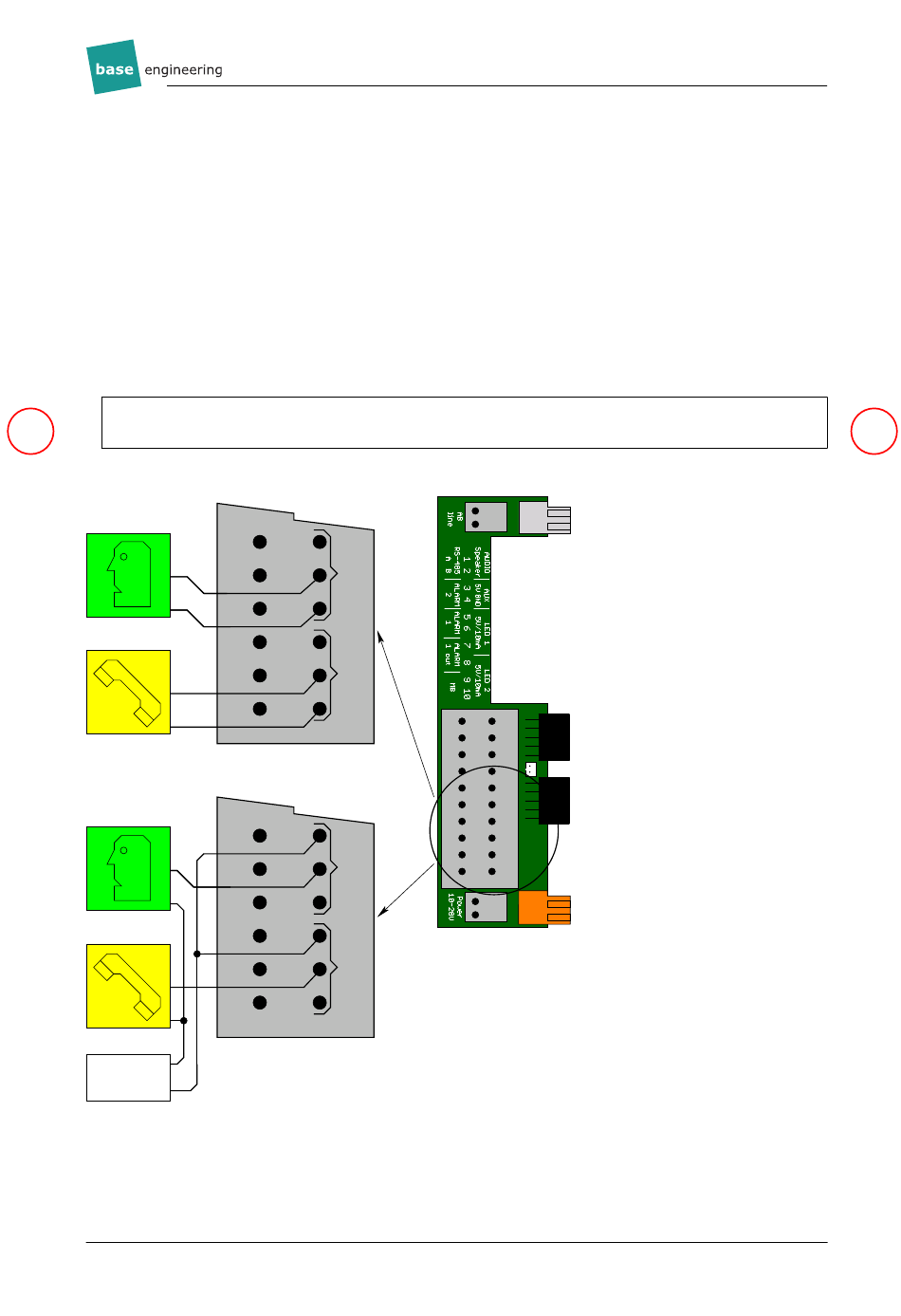

Abbildung 2: Anschaltung LEDs
