Antar AT52320 Gebrauchsanweisung Seite 3

MONTAŻ

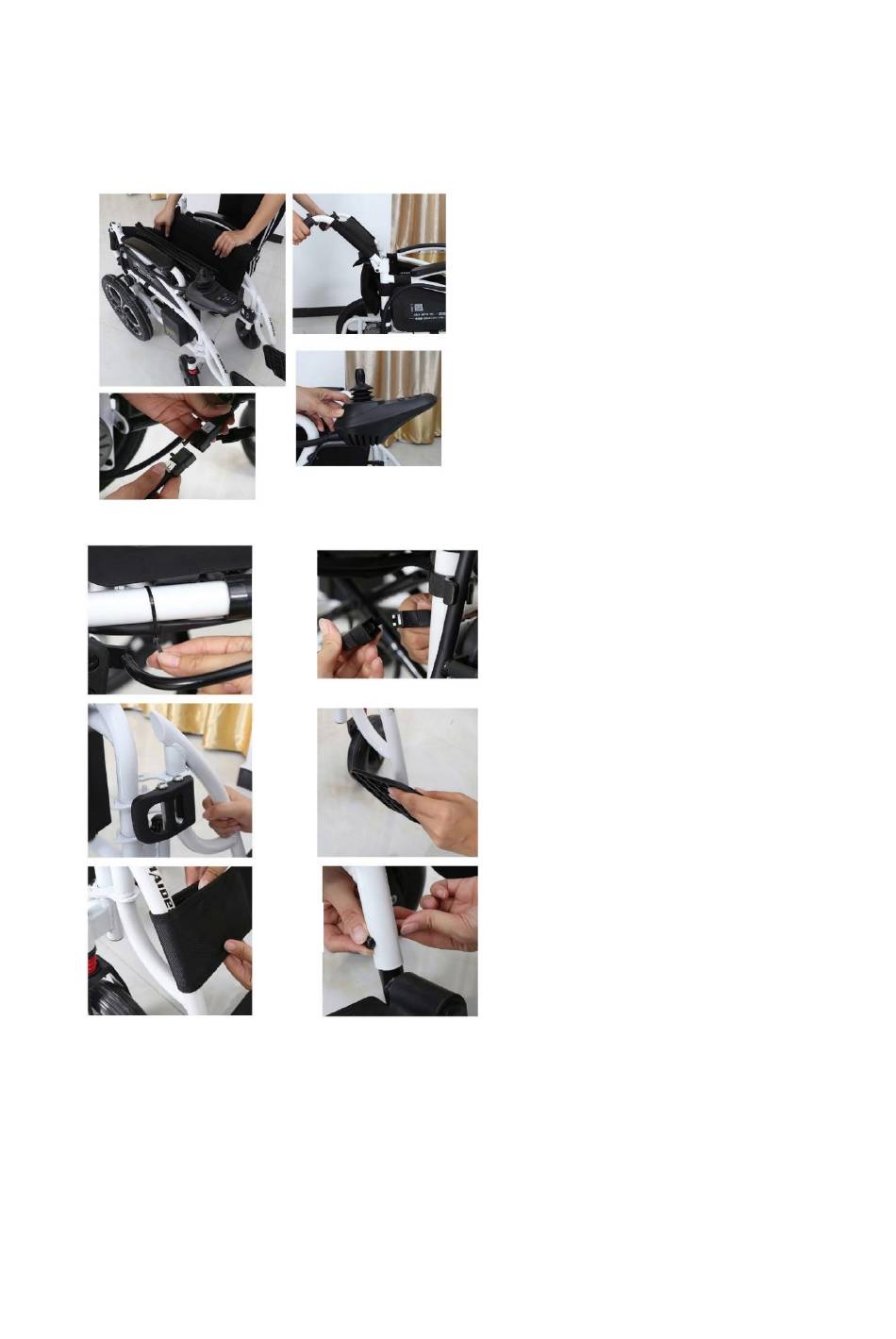

1. Wyjąć wózek z opakowania i położyć go na ziemi. Rozsunąć ramę wózka z lewej i prawej strony i wcisnąć dwie rurki po obu stronach podstawy
siedziska w rowki po obu stronach ramy wózka. (patrz rys. 2)
1. Podnieść do góry rączki i zablokować urządzenie składające.(patrz rys. 3)
2. Podłączyć wtyczkę wiązki przewodów akumulatora do gniazda wiązki przewodów znajdującego się na ramie.
3. Odkręcić śruby i uszczelki od trzpienia urządzenia sterującego, następnie założyć urządzenie sterujące i dopasować do plastikowych uszczelek,
założyć śrubę i dokręcić śrubokrętem (patrz rys. 5), następnie przymocować wiązkę przewodów do ramy za pomocą plastikowych op asek
kablowych (patrz rys. 6).
rys.2
rys. 4
5. Podłączyć wtyczkę wiązki przewodów urządzenia sterującego z gniazdem wiązki przewodów akumulatora (patrz rys. 7).
6. Zamontować element mocujący podnóżka na górnej rurze lewej lub prawej ramy (patrz rys. 8). A następnie obrócić podnóżki do przodu, aby zostały
automatycznie zablokowane, po czym rozłożyć je. (patrz rys. 9)
7. Założyć pasek podtrzymujący nogi na prawej i lewej górnej rurce, a następnie skorzystać z taśmy nylonowej.
8. Wyregulować wysokość podnóżka, odkręcić nakrętkę zabezpieczającą po obu stronach podnóżka, wyciągnąć śruby, (patrz rys. 11), przesunąć w
górę i w dół rurę teleskopową, ustawić dogodną wysokość, następnie włożyć śruby i dokręcić nakrętkę.
rys.3
rys. 5
rys. 6
rys. 8
rys. 10
rys. 7
rys. 9
rys. 11
