WSTĘP
Przed pierwszą próbą obsługi wózka inwalidzkiego z napędem elektrycznym należy przeczytać i przestrzegać wszystkich zaleceń, ostrzeżeń i uwag zawartych w
niniejszej instrukcji. Jeżeli jakiekolwiek informacje zawarte w niniejszej instrukcji nie są zrozumiałe lub jeżeli potrzebna jest dodatkowa pomoc przy montażu lub
obsłudze, prosimy o kontakt ze sprzedawcą. Bezpieczne użytkowanie produktu jest uzależnione od przestrzegania zaleceń, przestróg i ostrzeżeń zawartych w
niniejszej instrukcji. Nie ponosimy odpowiedzialności za jakiekolwiek szkody i/lub obrażenia powstałe w wyniku indywidualnego, niebezpiecznego działania lub
nieprzestrzegania zaleceń, przestróg i ostrzeżeń zawartych w niniejszej instrukcji. Niniejsze instrukcje mają na celu zapewnienie maksymalnego bezpieczeństwa.
Zrozumienie instrukcji jest podstawowym warunkiem bezpiecznej obsługi wózka inwalidzkiego.

SPECYFIKACJA

Rozmiar całkowity(dł.*szer.*wys.): 1125*630*1305 mm
Wysokość siedziska: 515 mm
Szerokość siedziska: 440 mm
Głębokość siedziska: 450 mm
Wysokość podłokietników: 200 mm
Wysokość oparcia: 800 mm
Waga akumulatora: 4,2 kg
Waga wózka inwalidzkiego wraz z akumulatorem: 40,1 kg
Prędkość maksymalna: 6km/h
Droga hamowania przy prędkości 6km/h: ≤ 1500 mm
Maks. promień skrętu: ≤ 1200 mm
Obciążenie użytkowe: 120 kg
Teoretyczny zasięg na jednym ładowaniu: 28 km
Stabilność statyczna: ≥ 9°
Stabilność dynamiczna: ≥ 6°
Zdolność pokonywania wzniesień: 6°
Specyfikacja silnika: 24V/250W*2
Specyfikacja akumulatora: 24V/20Ah*l
Maksymalny prąd wyjściowy urządzenia sterującego: 2A
Prąd wyjściowy akumulatora: 30A
Lane koła przednie: średnica zewnętrzna 190 mm
Pneumatyczne koła tylne: średnica zewnętrzna 405 mm
OPIS
Wózek inwalidzki z napędem składa się głównie z kilku części:
Rama fotela: składa się ze składanego elementu, który można złożyć od środka podstawy fotela w celu wygodnego przechowywania lub transportu.
System działania: składa się z urządzenia sterującego, komory akumulatora, dwóch silników, zestawu mechanizmów napędowych i kół napędowych.
Komora akumulatora znajduje się pod siedzeniem, mieści się w niej akumulator o napięciu 24 V i pojemności 20 AH oraz jego zab ezpieczenia
przeciążeniowe. Gniazdo ładowarki akumulatora znajduje się z tyłu urządzenia sterującego.
Niniejszy wózek inwalidzki z napędem jest wyposażony w dwie ręczne dźwignie wolnego biegu umieszczone na mechanizmie napędowy m.
Regulowanie dźwigni może zatrzymać wózek inwalidzki.

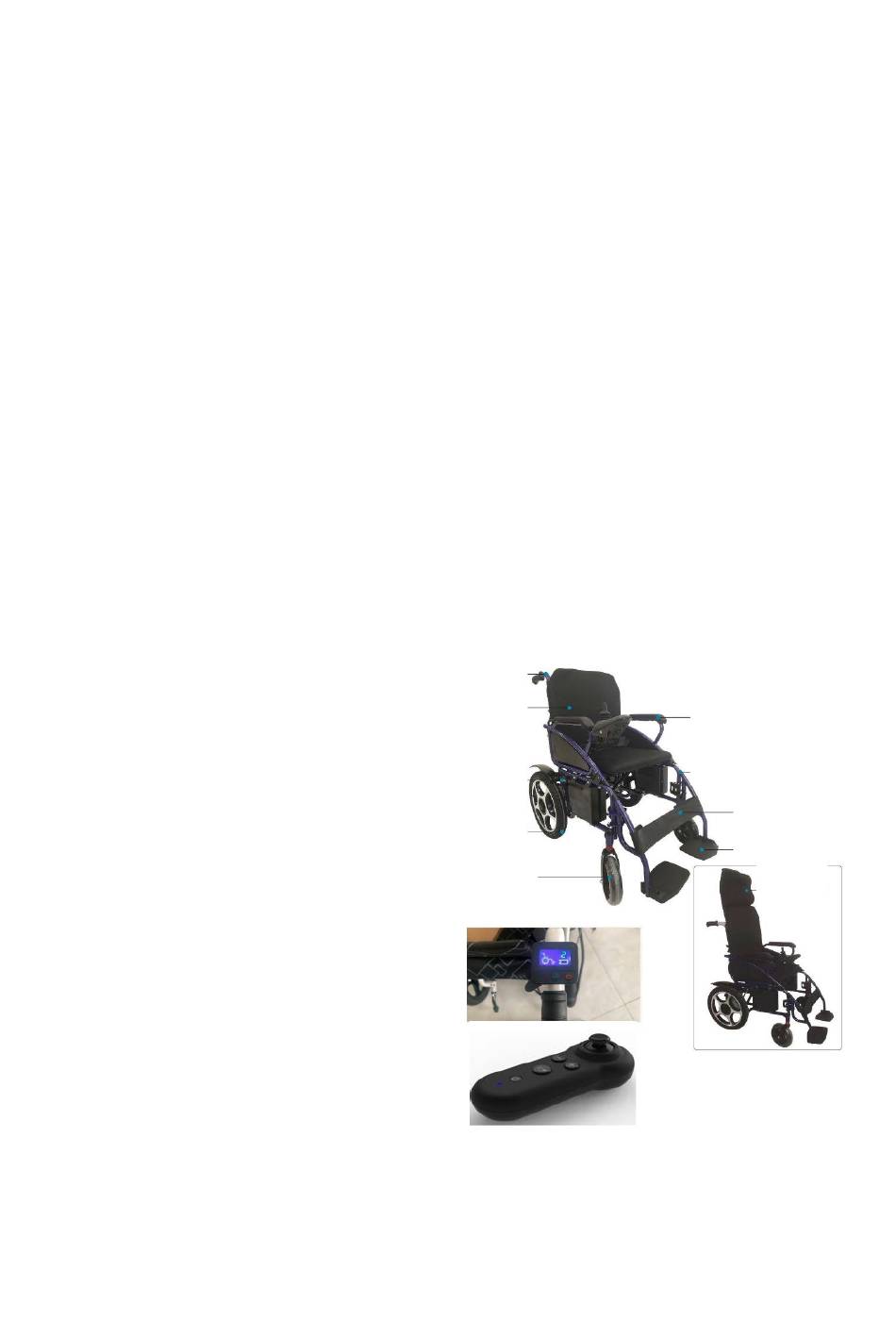

1. Rączka dla opiekuna
2. poduszka oparcia
3. Hamulec ręczny
4. Pneumatyczne koło tylne
5. Lane koła przednie
6. Podłokietnik antypoślizgowy
7. Odłączany podnóżek
8. Oparcie na łydki
9. Płyta podnóżka
10. Zdejmowany zagłówek
11. Tylne, dodatkowe urządzenie sterujące (model AT52320)
12. Zdalne, dodatkowe urządzenie sterujące (model AT52321)
1
2
3
4
5
11
12
6
7
8
9
10
