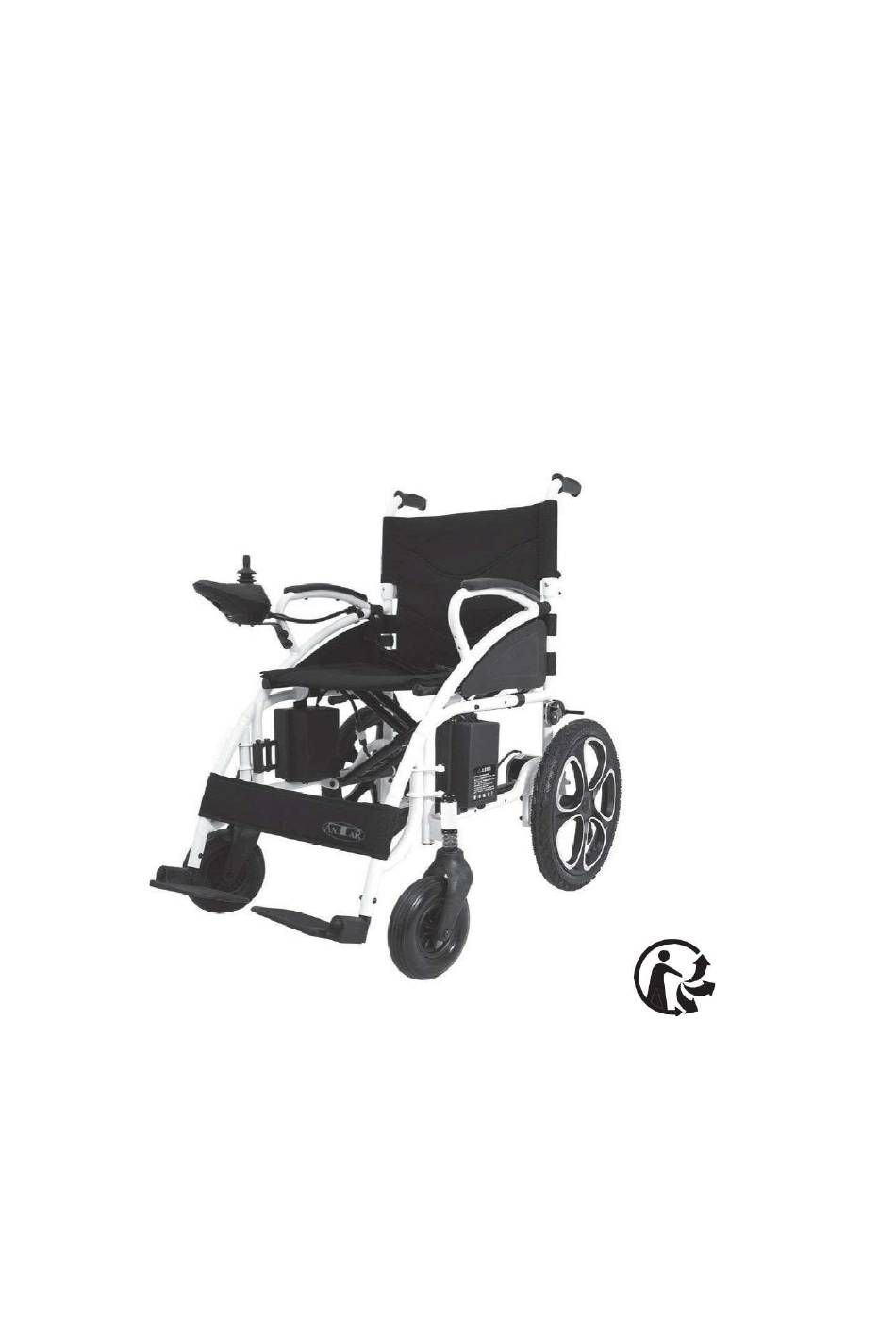

- Seite 1 Bedienungsanleitung AT52304 Rollstuhl elektrisch...
-
Seite 2: Einführung
I. EINFÜHRUNG Lesen und befolgen Sie die in dieser Bedienungsanleitung enthaltenen Informationen, Warnungen und Vorsichtsmaßnahmen, bevor Sie diesen elektrischen Rollstuhl verwenden. Die Bedienungsanleitung wurde erstellt, um die Sicherheit des Benutzers zu sichern. Das Befolgen der Anleitung liegt in der grundlegenden Verantwortung des Rollstuhlnutzers. Wenn diese Bedienungsanleitung nicht verständliche Informationen enthält oder zusätzliche Hilfe bei der Montage oder Wartung benötigt wird, wenden Sie sich an einen autorisierten Lieferanten. -
Seite 3: Aufbau Und Funktion
II. AUFBAU UND FUNKTION Der Elektrorollstuhl besteht aus den folgenden Hauptelementen (Bild 1): Sitzrahmen: Er ist mit einem Mechanismus ausgestattet, der das zusammenklappen des Sitzes entlang seiner Achse ermöglicht und so eine bequeme Lagerung oder Transport bietet. Steuersystem: Es besteht aus einer Steuerung, einem Akkufach,... -
Seite 4: Technische Daten
TECHNISCHE DATEN: Gesamtgröße (Länge x Breite x Höhe) 1005 x 670 x 960 mm Sitzhöhe 520 mm Sitzbreite 450 mm Sitztiefe 450 mm Höhe der Armlehnen 200 mm Höhe der Rückenlehne 800 mm 2,5 kg Akkugewicht 36 kg Rollstuhlgewicht mit Akku Maximalgeschwindigkeit 6 km/h Bremsweg bei 6 km/h... - Seite 5 III. MONTAGE Nehmen Sie den Rollstuhl aus der Verpackung und stellen Sie ihn auf den Boden. Schieben Sie den Rahmen in die entgegengesetzte Richtung und drücken Sie beide Rohre auf beiden Seiten der Sitzfläche nach unten in die Rillen auf beiden Seiten des Rahmens (Bild 2). Ziehen Sie den Griff nach oben, um die Klappmöglichkeit des Rollstuhls zu blockieren (Bild 3).
- Seite 6 Schließen Sie die Steuerungskabel an die Akkubuchse an (Bild 7). Montieren Sie die Fußstützen an der linken und rechten Seite des Rahmens (Bild Drehen Sie dann die Stützen und klappen Sie sie auf (Bild 9). Die Beinabdeckung sollte man auf die rechte und linke Hülse stecken und dann mit dem Band sichern (Bild 10).
- Seite 7 IV. GEBRAUCH Steuerung Die Steuerung ist ein Schlüsselelement des Rollstuhls. Die Steuerung enthält alle Elemente, die zur Steuerung des Rollstuhls erforderlich sind (Bild 12). Die Steuerung besteht aus den folgenden Elementen: Steuerungshebel Akkustandanzeige Ein/Austaste Geschwindigkeitsleuchte Beschleunigungstaste Geschwindigkeitsreduzierungstaste Hupensignaltaste Ladebuchse Die Steuerung ist normalerweise auf einer der Armlehnen angebracht und wird von Akkus angetrieben, die zum Antreiben der Motoren verwendet werden.
- Seite 8 ACHTUNG Denken Sie daran, die Bremse nur dann zu verwenden, wenn dies wirklich erforderlich ist (z.B. beim Fahren auf steilem Gelände), weil man sonst wegen der Bremse die Kontrolle über den Rollstuhl verlieren und die eigene Gesundheit gefährden kann. Sicherheitsgurt Denken Sie zu Ihrer Sicherheit daran, immer den Sicherheitsgurt anzulegen, wenn Sie den Rollstuhl benutzen.
- Seite 9 Sicherheitsmaßnahmen Stellen Sie sicher, dass die Steuerung entsprechend installiert ist und sich der Steuerhebel in der mittleren Position befindet und senkrecht nach oben zeigt. Der Benutzer sollte sich auf den Rollstuhl setzen, Sicherheitsgurt anlegen und den Rücken an die Rückenlehne anlehnen. Prüfen Sie nach dem Einschalten der Stromversorgung zunächst, ob die von der Kontrollleuchte angezeigte Höchstgeschwindigkeit an die Bedürfnisse des Benutzers angepasst ist.
- Seite 10 Manipulation durch Änderung oder Hinzufügung von Fahrzeugelementen, die nicht von ANTAR genehmigt wurden Schäden aufgrund der Verwendung anderer als der von ANTAR empfohlenen Originalteile oder von Teilen die nicht von ANTAR empfohlen wurden übermäßiger oder unsachgemäßer Gebrauch des Rollstuhls, z.B. überfahren von Bordsteinen und Überlastung mit Passagieren oder Waren...
-
Seite 11: Produktpflege Und Wartung
PRODUKTPFLEGE UND WARTUNG Pflege und Wartung nach dem Gebrauch Schalten Sie die Stromversorgung aus (man sollte alle elektrischen Verbindungen trennen). Der Rollstuhl darf nicht von Kindern oder Personen mit kognitiven Beeinträchtigungen bedient werden. Der Rollstuhl sollte bei Zimmertemperatur gelagert werden, um mögliche Verformungen aufgrund von Temperatureinflüssen zu verringern und so den problemlosen Betrieb des Geräts über einen langen Zeitraum zu sichern. -
Seite 12: Schaltplan
Tabelle 3 Geräteüberprüfung: alle 6 überprüftes Element täglich 1x/ Woche monatlich Monate Jedes Teil Umdrehen, Führung, Einstellung, Klappen, usw. Bremsen Verbindungskabel Akkuladung Richtige Bewegung der Vorderräder Pneumatisches Radsystem Reifenverschleiß Reifenbeschädigung Abnutzungsgrad der Rollstuhlgriffe Rückenlehne und Sitzfläche Motor Steuerung Sauberkeit SCHALTPLAN... -
Seite 13: Sichere Entsorgung Des Medizinischen Geräts
ACHTUNG Beim intensiven Gebrauch des Produkts empfohlen wir, die Akkus/Batterien alle 6 Monate auszutauschen. Wir geben für die Akkus/Batterien eine 6-monatige Garantie. WARNUNG Im Falle eines schwerwiegenden Vorfalls in Bezug auf das Medizinprodukt, der direkt oder indirekt zu einer der folgenden Ursachen geführt hat oder führen könnte: den Tod eines Patienten, Benutzers oder einer anderen... - Seite 14 Unterschrift des Verkäufers …………..……………………………… 1) ANTAR Sp. J., 03-068 Warszawa, ul. Zawiślańska 43 gewährt hiermit 12 Monate Garantie für das Produkt ab dem Kaufdatum des Produkts durch den Käufer. Bei Produkten, deren Kauf vom Nationalen Gesundheitsfonds erstattet wird, verlängert sich die Garantiezeit und umfasst die Hälfte der in der Verordnung über garantierte Leistungen angegebenen Nutzungsdauer, sofern die Nutzungsdauer in der Verordnung in...
