Cube L1
10.3

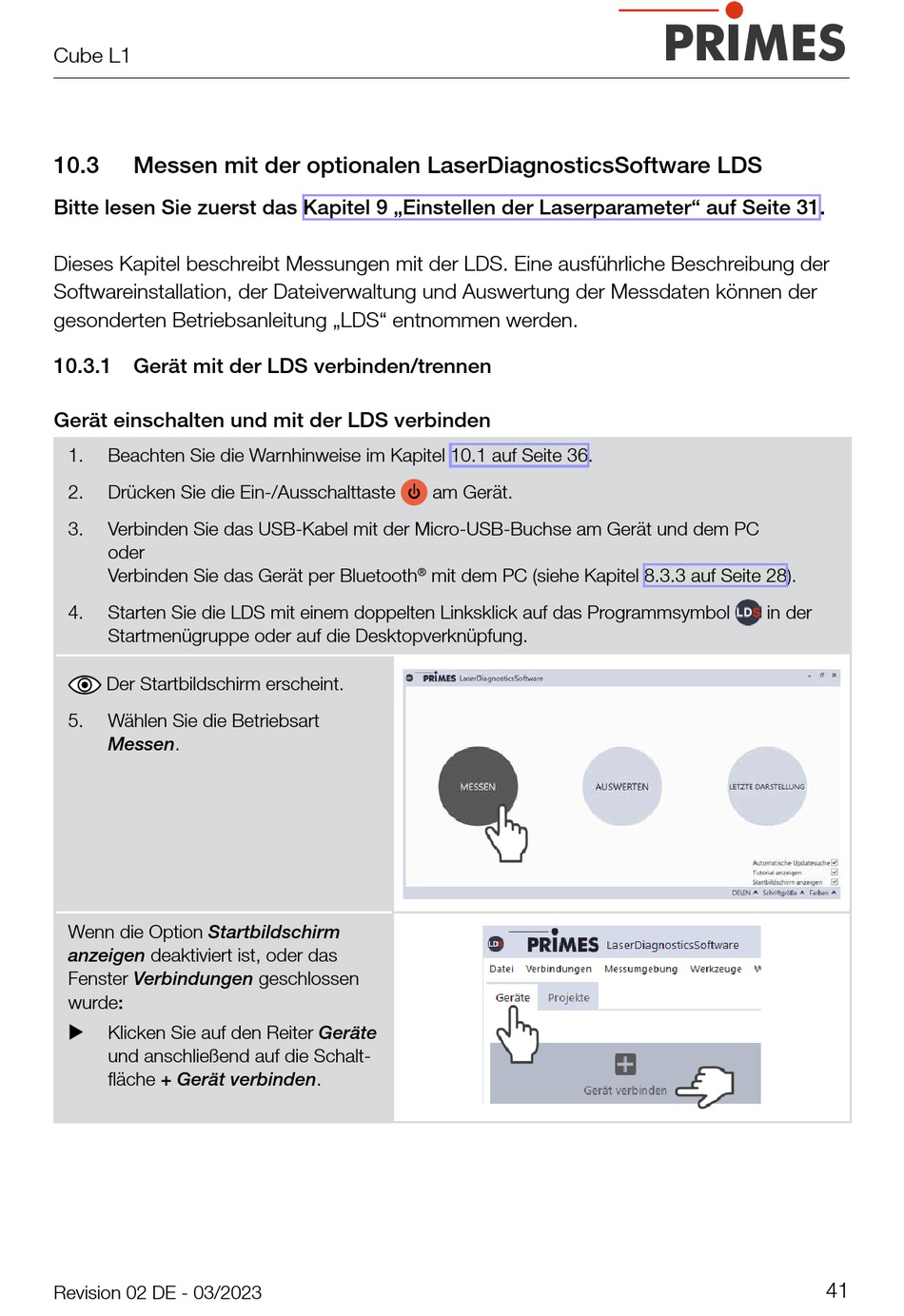

Messen mit der optionalen LaserDiagnosticsSoftware LDS

Bitte lesen Sie zuerst das Kapitel 9 „Einstellen der Laserparameter" auf Seite 31.
Dieses Kapitel beschreibt Messungen mit der LDS. Eine ausführliche Beschreibung der
Softwareinstallation, der Dateiverwaltung und Auswertung der Messdaten können der
gesonderten Betriebsanleitung „LDS" entnommen werden.
10.3.1 Gerät mit der LDS verbinden/trennen
Gerät einschalten und mit der LDS verbinden
1. Beachten Sie die Warnhinweise im Kapitel 10.1 auf Seite 36.
2. Drücken Sie die Ein-/Ausschalttaste
3. Verbinden Sie das USB-Kabel mit der Micro-USB-Buchse am Gerät und dem PC
oder
Verbinden Sie das Gerät per Bluetooth
4. Starten Sie die LDS mit einem doppelten Linksklick auf das Programmsymbol
Startmenügruppe oder auf die Desktopverknüpfung.
Der Startbildschirm erscheint.
5. Wählen Sie die Betriebsart
Messen.
Wenn die Option Startbildschirm
anzeigen deaktiviert ist, oder das
Fenster Verbindungen geschlossen
wurde:
Klicken Sie auf den Reiter Geräte

und anschließend auf die Schalt-
fläche + Gerät verbinden.
Revision 02 DE - 03/2023
am Gerät.
mit dem PC (siehe Kapitel 8.3.3 auf Seite 28).
®
in der
