Tehniskais Apraksts - Dometic POWER & CONTROL EM12-150 Montage- Und Bedienungsanleitung

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

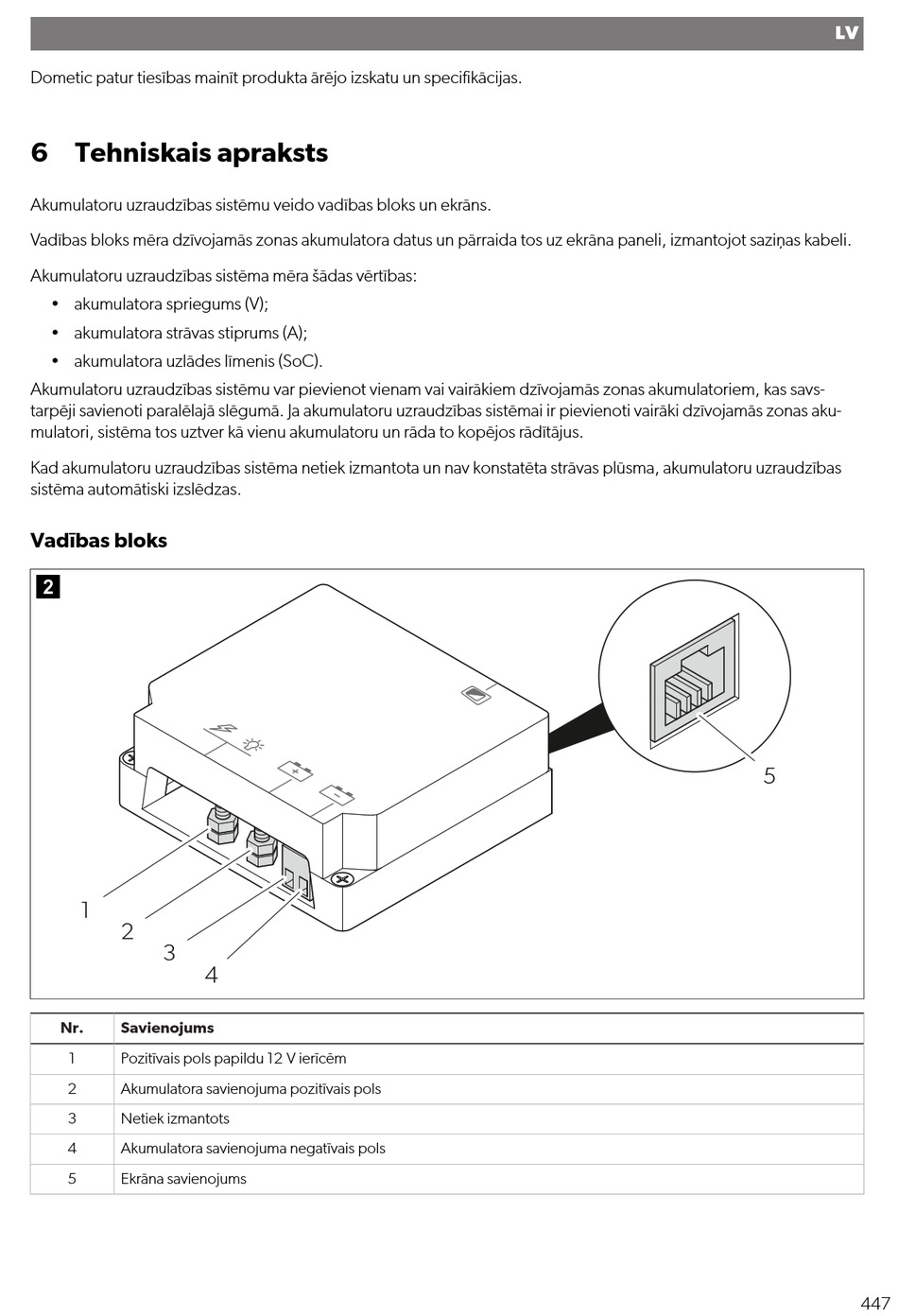

6 Tehniskais apraksts

Akumulatoru uzraudzības sistēmu veido vadības bloks un ekrāns.
Vadības bloks mēra dzīvojamās zonas akumulatora datus un pārraida tos uz ekrāna paneli, izmantojot saziņas kabeli.
Akumulatoru uzraudzības sistēma mēra šādas vērtības:
• akumulatora spriegums (V);
• akumulatora strāvas stiprums (A);
• akumulatora uzlādes līmenis (SoC).
Akumulatoru uzraudzības sistēmu var pievienot vienam vai vairākiem dzīvojamās zonas akumulatoriem, kas savs-
tarpēji savienoti paralēlajā slēgumā. Ja akumulatoru uzraudzības sistēmai ir pievienoti vairāki dzīvojamās zonas aku-
mulatori, sistēma tos uztver kā vienu akumulatoru un rāda to kopējos rādītājus.
Kad akumulatoru uzraudzības sistēma netiek izmantota un nav konstatēta strāvas plūsma, akumulatoru uzraudzības
sistēma automātiski izslēdzas.
Vadības bloks

1
2
3
Nr. Savienojums
1 Pozitīvais pols papildu 12 V ierīcēm
2 Akumulatora savienojuma pozitīvais pols
3 Netiek izmantots
4 Akumulatora savienojuma negatīvais pols
5 Ekrāna savienojums
4
LV
5
447
