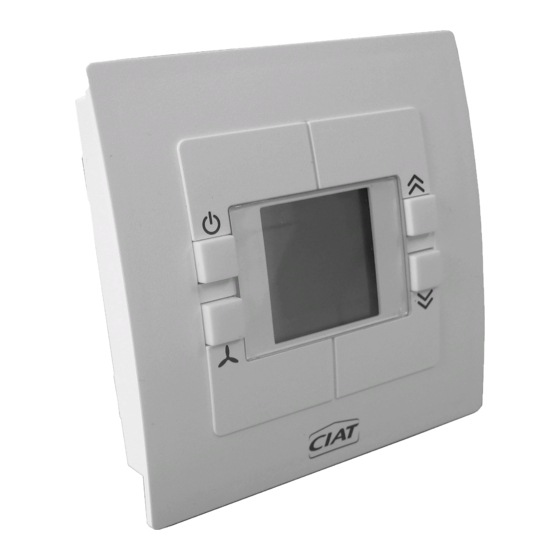

CIAT V300 Benutzerhandbuch
Zonen-zeitschaltuhr
Vorschau ausblenden
Andere Handbücher für V300:
- Regelungshandbuch (28 Seiten) ,
- Kurzanleitung (4 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CIAT V300
Inhaltszusammenfassung für CIAT V300
- Seite 1 ND 14.13 A 01 - 2015 B e n u t z e r h a n d b u c h...
-
Seite 3: Inhaltsverzeichnis
FÜR KOMFORTGERÄTE 1.1 Funktionsweise: 2 PRINZIPSCHEMA 3 BEDIENGERÄT DER ZONEN-ZEITSCHALTUHR 4 DAS DISPLAY DER ZONEN-ZEITSCHALTUHR IM DETAIL 5 PARAMETER UND DIAGNOSEN DER ZONEN-ZEITSCHALTUHR V300 6 TABELLE DER PARAMETER 7 TABELLE DER DIAGNOSEN 8 BETRIEBSDATEN 9 ANSCHLÜSSE / BUS-TOPOLOGIE 9.1 Vorbedingungen: 10 ALLGEMEINES BAUMDIAGRAMM DER VERSCHIEDENEN MENÜS... -
Seite 4: Zentralsteuerung Durch Eine Zonen-Zeitschaltuhr Für Komfortgeräte
. Die Hauptregelung ermöglicht folgende globale Festlegungen für das gesamte Gebäude: → Die zulässige lokale Abweichung vom Sollwert → Die Festlegung der Dauer, für die der Komfortbetrieb von einem lokalen Wandbetriebsgerät aktiviert werden kann → Die zentral gesteuerte Umschaltung, bei Bedarf → Den vorgezogenen Start der Heizung abhängig von der Außentemperatur (je nach gewählter Option 1.1 Funktionsweise: - Jeder V300 wird von der Zeitschaltuhr entsprechend der programmierten Zeiten in den Komfort-, Spar- oder Frostschutzbetrieb oder Aus geschaltet. - Die an die Zeitschaltuhr angeschlossenen V300 können in bis zu 6 voneinander unabhängige Zonen aufgeteilt werden. - I m Raum selbst kann der Nutzer seine Komforteinheit weiterhin über das Wandbediengerät regeln. A) V300 im zeitgesteuerten Komfortbetrieb . D er Benutzer kann sein Komfortgerät am lokalen Bediengerät abschalten: Die Betätigung der Aus-Taste versetzt das Gerät in den Frostschutzbetrieb (je nach Parametereinstellung*) . -
Seite 5: Bediengerät Der Zonen-Zeitschaltuhr
(4) Eingangskontakt für Komfort – Sparbetrieb - Frostschutzbetrieb oder Abschaltung der Anlage (Vorrang) (5) Betriebsfreigabe für die Elektro-Heizregister der Komfortgeräte (oder Sperrung ...) (6) 230V-Ausgang über externe Freigabe Ein/Aus eines Zusatzgerätes (Klimazentrale, Absauganlage ...) (7) O ption Außentemperaturfühler (Einschaltbeschränkung der Elektro-Heizregister der Komfortgeräte und/oder Vorziehen des Heizbeginns). (8) Datenaustauschbus RS485: 2 geschirmte und verdrillte Adernpaare für die Verbindung → Bediengerät – Regelung → Master- und Slave-Regelungen → Zonenschaltuhr – Master- oder Einzelregelung 3 BEDIENGERÄT DER ZONEN-ZEITSCHALTUHR 1) Display: Folgendes wird immer angezeigt: - Aktuelle Uhrzeit und Tag - Allgemeiner Status des Gebäudes (Auto oder Abweichung aktiv) - Status der zentral gesteuerten Umschaltung (wenn Option gewählt) -
Seite 6: Funktionen
Der Ausgang 230V EH wird in diesem Fall als getrennte Zone behandelt und im ON/OFF-Modus gemäß der programmierten Zeitschaltung für diese Zone gesteuert (Einschalten von Zusatzausrüstungen, Beispiel: Absauganlage, Ventilator ...). Diese Zone wird im Display als „Zone 1 6“ angezeigt. ▪ Sperre der Displaytasten (Absicherung des Zugangs zur Anlagensteuerung …) 5 PARAMETER UND DIAGNOSEN DER ZONEN-ZEITSCHALTUHR V300 ▪ 2 Ebenen stehen zur Verfügung: - Ebene 1: Einstellungen - Ebene 2: Inbetriebnahme Bei der Ebene 2 „Inbetriebnahme“ ist besondere Vorsicht geboten: Diese Parametereinstellungen bestimmen die... -
Seite 7: Tabelle Der Parameter
1 = Lokale Umschaltung (Fühler oder Kontakt) Funktion lokaler 2 = Warmwasser vorhanden Eingang S2 der 3 = Kaltwasser vorhanden 1...5 (zugänglich, wenn V300 4 = Freigabe Heiz-/Kühlbetrieb P60 = 0) 5 = Freigabe Elektro-Heizregister Obere Umschaltschwelle bei 2-Leiter-Systemen Obere zur Erkennung 0...20... - Seite 8 Zugang Einstellungen Bezeichnung Erklärung Einstellbereich Standardwert Einstellung Inbetriebnahme Dauer der Abweichung, wenn ein Benutzer eine höhere Betriebsart als die von der Zonen- Zeitschaltuhr vorgegebene wählt. Für die Zeitschaltung für die Abweichung kann festgelegt werden, dass sie vom Zeitprogramm zeitlich unbegrenzt, begrenzt oder überhaupt nicht abweichende Wahl möglich ist.
-
Seite 9: Tabelle Der Diagnosen
- Schirmung auf der gesamten Länge, auf Seite der Regelung und des Bediengerätes angeschlossen (an den ┴ -Klemmen) - Maximaler Abstand = 30 m - B uskabel des Typs Filotex FMA-2P, Belden 2 Paare, Art.-Nr. 9842/9842NH 24AWG oder gleichwertig (2 geschirmte und verdrillte Adernpaare) - Siehe Schaltplan 7415353. Mit Umschalt- Fühler HEIZRAUM TECHNISCHE RAUM Zu V300 SCHALT- SCHRANK V300 POWER IN 230 V V300 230/1/50 STROMVERSORGUNG REGELUNG DE - 7... -
Seite 10: Zulässige Topologie
B) Zonenregelung zu „Einzel“- oder „Master“-Regelungen - RS 485-Bus, 2-adrig + Schirmung - Bei den einzelnen verdrillten Paaren zu beachtende Polarität (mit der Bezeichnung A = + und B= - ) - Auf der gesamten Länge durchgängige Schirmung (über die ┴-Klemmen der Regelungen) - Maximale Gesamtlänge der Busleitung: 200 m siehe weiter unten - Anzahl Master- oder Einzelregler V300: Max. 30 - Buskabel des Typs Filotex FMA-2P, Belden 2 Paare, Art.-Nr. 9842/9842NH 24AWG oder gleichwertig (2 geschirmte Adernpaare) -Topologie: • Die Zonen-Zeitschaltuhr muss zwingend am Anfang der Busleitung sitzen • Ideal: Serieller Bus / Gesamtlänge des Bus = max. 200 m oder • Z ulässig: Hauptstrang L = max. 200 m, mit max. 5 m langen Abzweigen für den Anschluss der einzelnen Master- oder Einzelregelungen. -
Seite 11: Priorisierung Der Betriebsarten
2/ Die Anzahl der Zonen in der Zeitschaltuhr deklarieren: siehe weiter unten 3/ d08 an jedem Komfortgerät prüfen (d08 = 1 Kommunikation OK: zur Prüfung, ob alle Geräte korrekt mit der Zonen- Zeitschaltuhr verbunden sind und im Weiteren die Regelungen übernehmen. 4/ Die allgemeine Zeitschaltuhr einstellen: Stunden - Minuten - Wochentag: siehe S.20 (§ 4 Einstellung der Zeitschaltuhr) 5/ Die Schaltzeiten für die einzelnen Zonen einstellen: siehe weiter unten und S.15 (§ 1 Einstellung der Zeitschaltung) Deklaration der Zonen (maximal 6) A) An jeder V300-Regelung der Master- oder Einzel-Komfortgeräte: - P01 „Nr. der Zone“ entsprechend der gewünschten Zone einstellen (siehe Anleitung N12-53) - Alle Geräte, bei denen P01 = 1 ist, werden der Zone zugewiesen usw. B) An der Zonen-Zeitschaltuhr: - P66 „Anzahl Zonen“ entsprechend einstellen (siehe Ebene „Inbetriebnahme“/Voreinstellung: 6 Zonen) - M it P67 kann eine zusätzliche Zone mit der Bezeichnung „1-6“ für die externe Ein/Aus-Freigabe einer Zusatzausrüstung, z.B. eine Abzuganlage oder ein Kaltwassersatz, (über den 230V-Relaisausgang EH) deklariert werden Priorisierung der Betriebsarten Die Betriebsart der einzelnen Zonen hängt von folgenden Prioritäten ab (von der vorrangigsten bis zur nachrangigsten):... -
Seite 12: Programmierung Der Zeitschaltung
Programmierung der Zeitschaltung - Standardmäßig existiert für jede erstellte Zone eine programmierte Zeitschaltung in der Zeitschaltuhr (gilt für die x deklarierten Zonen) - Diese programmierte Zeitschaltung entspricht einer üblichen Büronutzung → „Komfort“-Betrieb von 7h00 bis 18h00 an den 5 ersten Tagen der Woche → „Spar“-Betrieb von 18h00 bis 7h00 → „Frostschutz“-Betrieb am Wochenende von 18h00 bis 7h00 (d.h. an den letzten beiden Tagen). Montag bis Freitag Tage 1 bis 5 7: 00 Komfort Montag bis Donnerstag... -
Seite 13: Hauptmenüs
Details der verschiedenen Menüs: ▪ M it der Taste MENU können vom Hauptbildschirm aus nacheinander der Status aller Zonen, jede deklarierte Zone und die Zone 1 6 (falls diese deklariert wurde) ausgewählt und angezeigt werden (die Anzeige ZONE blinkt. Anschließend kann mit der Taste MENU das Menü „Einstellung der Uhrzeit“ geöffnet und wieder geschlossen werden, um zum Hauptbildschirm zurückzukehren. ▪ M it der Taste kann das gewählte Zonen-Untermenü geöffnet werden. Mit der Taste MENU kann in diesem Untermenü navigiert und der Hauptbildschirm der Zone wieder aufgerufen werden. Wenn innerhalb von 10 Sekunden keines dieser Menüs mit der Taste bestätigt wird, kehrt die Anzeige automatisch wieder zum Hauptbildschirm zurück. ▪ V om Hauptbildschirm können auch die Parameter- und Diagnosemenüs aufgerufen werden, entsprechend dem Raumthermostat V300. 11 HAUPTMENÜS → Vom Hauptbildschirm aus: Zugang durch wiederholtes Drücken der „MENU“-Taste → D ie 4 Hauptmenüs: Hauptbildschirm / Alle Zonen / Zone 1, Zone 2, Zone x… / Zone1-6 (wenn vorhanden) / Einstellung der Uhrzeit werden nacheinander angezeigt. → Eine generelle Abweichung vom Zeitprogramm für das Gebäude kann im Bildschirm „Alle Zonen“ eingegeben werden. → D ie Untermenüs Abweichung / Programmierung der Zeitschaltung / Sollwerte können geöffnet werden in den Menüs: Alle Zonen (generelle Abweichung für das Gebäude) / Zonen x / Zone 1 6 (wenn vorhanden) 11.1 Bildschirme... -
Seite 14: Einstellung Der Uhrzeit
Bildschirm „Zone 1 6“ ZONE 1-6 (wenn vorhanden) • Diese Zone steht für eine Zusatzausrüstung • „Zone“ blinkt / die gewählte Zone 1 6 wird angezeigt Bildschirm „Einstellung der Uhrzeit“ Einstellung der Uhrzeit • Druck auf die Taste MENU • Stunde, Minute und Wochentag blinken → Werden diese Menüs nicht innerhalb von 10 Sekunden bestätigt, wird automatisch wieder der Hauptbildschirm angezeigt → Mit der Taste Menü kann das Hauptmenü wieder aufgerufen werden DE - 12 N 14.13 A... -
Seite 15: Einstellungen
11.2 Einstellungen: 1) Generelle Einstellung „Alle Zonen“ (Gebäude) → Von dieser Ebene übernehmen alle deklarierten Zonen die programmieren Zeitschaltungen, die Abweichungen und die einstellten Sollwerte / die Einstellungen auf Zonenebene werden überschreiben Bildschirm „Alle Zonen“ • Im Bildschirm „Alle Zonen“ (über Menu) gibt es folgende Möglichkeiten : Öffnet das Menü Alle Zonen generell •... - Seite 16 • Es gibt also 3 verschiedene Zeitbereiche • Dies entspricht einer üblichen Bürobelegung → Standardeinstellung: Für das Gebäude sind keine generellen Zeitschaltungen programmiert: • Bei der ersten Inbetriebnahme werden in dieser Ebene die Zeitbereiche wie folgt angezeigt: Damit ist es möglich: • Jede Zone bei Bedarf individuell zu ändern • D ie Änderung / Erstellung eines Zeitbereichs auf Gebäudeebene überschreibt alle eventuell vorhandenen Zeitbereiche der einzelnen Zonen Z ur Sicherheit kann mit der Taste MENU die aktuelle Änderung gelöscht und die Zeitbereichs-Änderungssequenz abgebrochen werden → Die Zeitbereiche sind nach Uhrzeit aufsteigend geordnet (der Tag wird nicht berücksichtigt) → Die Taste MENU ermöglicht folgendes: → Das Hinzufügen eines Zeitbereichs: • Ein langer Druck auf MENU fügt einen leeren Bereich ein • Dieser kann in beliebiger Reihenfolge eingegeben werden • Er wird automatisch nach aufsteigender Uhrzeit eingeordnet → W enn während der Einstellung die Taste MENU kurz gedrückt wird, wird die aktuelle Einstellung gelöscht und der gewählte Zeitbereich wieder angezeigt → Löschung eines zuvor gespeicherten Zeitbereichs: mit 2 s langem Druck auf → Das Standard-Zeitprogramm kann wie folgt angezeigt werden: • 3 verschiedene Zeitbereiche mit folgenden Eigenschaften: • Einschalten um 7 H 00 Morgens im Komfortbetrieb an 5 Tagen (Montag bis Freitagmorgen) • Abschaltung um 18 H 00 Abends in den Sparbetrieb an 4 Tagen (Montag bis Donnerstagabend) • Abschaltung um 18 H 00 Abends in den Frostschutzbetrieb am Freitagabend...
- Seite 17 • Durchblättern der Zeitbereiche mit den Tasten und nur zur Anzeige • Von der blinkenden Anzeige eines Zeitbereichs aus: → Kann mit der Taste der Zeitbereich geöffnet und bei Bedarf geändert werden • Tabelle für die Definition des neuen Zeitbereichs: Zur Festlegung des Bedarfs vor der eigentlichen Programmierung: Zone Nr.: _______ Betroffene Entsprechende Tage Uhrzeiten Betriebsart Wochentage □ □ □ □ □□□□□□□ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □ □□□□□□□ □ □ □ □...
-
Seite 18: Löschung Eines Zeitbereichs
Sollwert blinken • Alle Zonen leuchten ununterbrochen = Einstellung gilt für alle Zonen • Mit und können die 4 Sollwerte im Wechsel angezeigt werden • : Öffnet die Einstellung des Komfortsollwertes HEIZEN • Nur der Komfortsollwert Heizen „19°C“ blinkt • Mit und kann der Sollwert in Schritten von 0,5 °K angepasst werden • : Bestätigt die Einstellung (der neue Sollwert wird in allen V300 des Gebäudes gespeichert) Bildschirm „Einstellung Komfortsollwert Kühlen“ • D ie Symbole Komfort , Kühlen und der aktuelle Sollwert blinken • Alle Zonen leuchten ununterbrochen = Einstellung gilt für alle Zonen... - Seite 19 2) Menüs Zonen x: In diesem Menü kann für jede Zone Folgendes individuell festgelegt werden: → Ihr Zeitbereich → Ihre manuelle Abweichung → Ihre Sollwerte Wenn die Einstellungen zuvor auf der Ebene „Alle Zonen“ vorgenommen wurden, werden sie für diese Zone überschrieben → D ie Vorgehensweise bei diesen Einstellungen entspricht dem Menü „Alle Zonen“ (siehe weiter oben) für die zuvor gewählte Zone Hauptbildschirm mit Zone 1 in Abweichung • Bespiel für einen Hauptbildschirm, wenn für Zone 1 eine Abweichung festgelegt wurde • „1“ blinkt und zeigt an, dass in dieser Zone eine Abweichung aktiv ist + Symbol • A UTO leuchtet immer: die anderen Zonen folgen weiter der programmierten Zeitschaltung Menü Zonen 1 6: (wenn vorhanden) In diesem Menü kann diese Zone individuell eingestellt werden, die eine Zusatzausrüstung wie folgt steuert: → EIN – AUS, abhängig von einer programmierten Zeitschaltung mit: EIN = und Aus = → Manuelle On-Off Abweichung...
-
Seite 20: Abmessungen Regelung Zonenzeitschaltuhr & Bediengerät
Schraubklemmen Parameterwerten (wird von CIAT angebracht) Befestigung auf sym. Schiene Breite 35 - Tiefe 7.5 Typenschild Darauf: - CIAT Artikelnummer - Herstellungslos / Seriennummer - Softwarenummer Detail der Kennzeichnungen: V300 REF : 7335309 FAB : 1425/0002 LOG : V1.06 Anschluss den Schraubklemmen FAB: 1425/0001 = Herstellung Jahr 2014 / Kalenderwoche 25 / 2. in der Woche hergestellte Produkt DE - 18 N 14.13 A... -
Seite 21: Technische Daten
Wandbediengerät: 13 TECHNISCHE DATEN Betriebsspannung 230V+N/50-60Hz Eigenverbrauch 2.5 W Stand-by-Verbrauch min. 1.3 W Sicherheitskleinspannung (SELV) (Safety Datenausgang Extra Low Voltage) Anschlussart Schraubklemmleiste Zulässige Raumtemperatur 0 °C...+45 °C Schutzart II gemäß EN 60 730-1, bei fachgerechter Montage Schutzart IP 20 gemäß EN60529 Gangreserve ohne Spannung 12 H Verschmutzungsgrad Nenn-Stromstoßfestigkeit 1 KV Maximaler Kabelquerschnitt 1,5 mm² RS 485 Länge des BUS-Kabels max. 200 m / Bus-Topologie Kabeltyp 2 geschirmte und verdrillte Adernpaare 24 AWG (siehe S.7 und 8), Durchgängigkeit der Schirmung muss gewährleistet sein DE - 19 N 14.13 A... -
