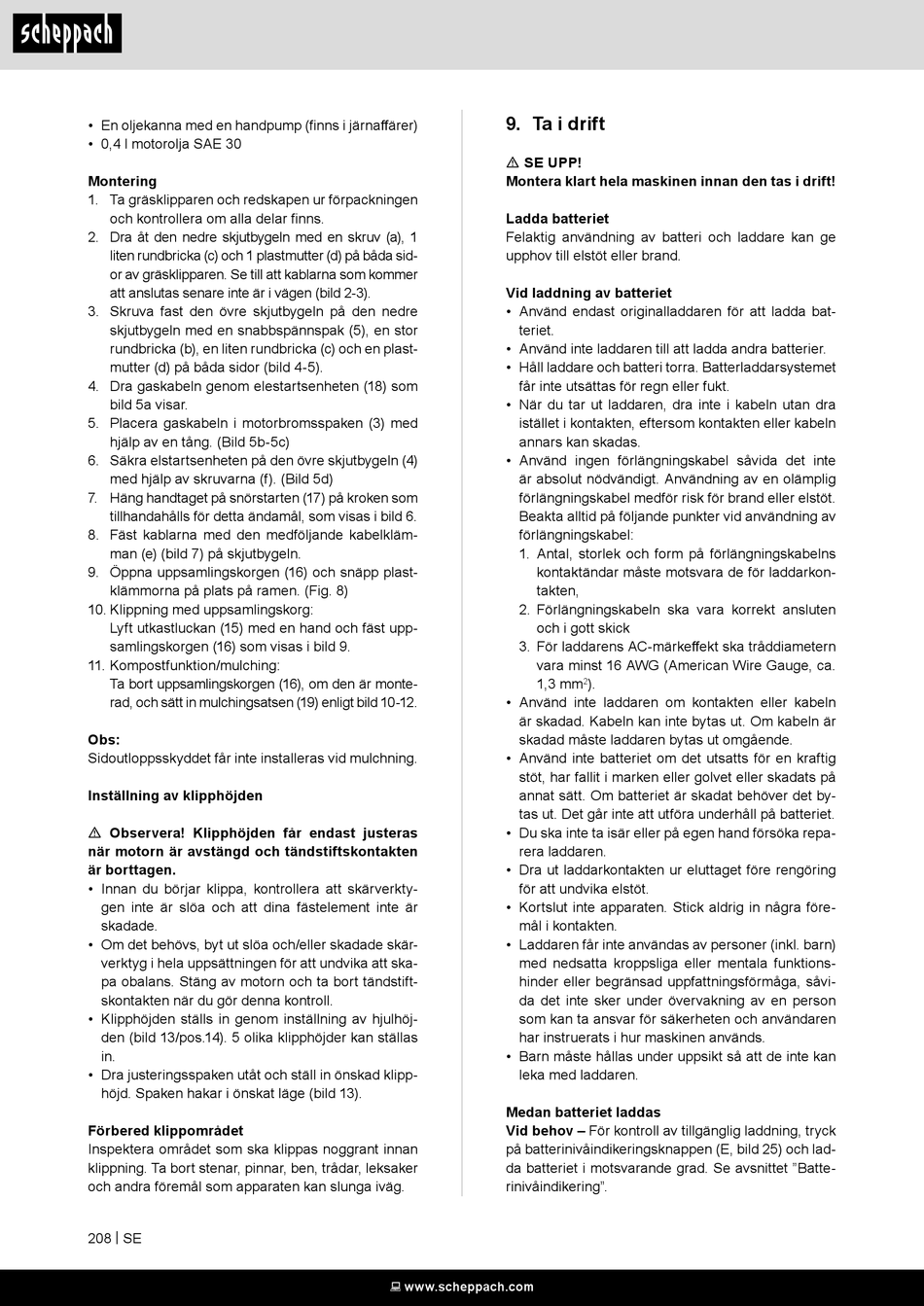

• En oljekanna med en handpump (finns i järnaffärer)
• 0,4 l motorolja SAE 30
Montering
1. Ta gräsklipparen och redskapen ur förpackningen
och kontrollera om alla delar finns.
2. Dra åt den nedre skjutbygeln med en skruv (a), 1
liten rundbricka (c) och 1 plastmutter (d) på båda sid-
or av gräsklipparen. Se till att kablarna som kommer
att anslutas senare inte är i vägen (bild 2-3).
3. Skruva fast den övre skjutbygeln på den nedre
skjutbygeln med en snabbspännspak (5), en stor
rundbricka (b), en liten rundbricka (c) och en plast-
mutter (d) på båda sidor (bild 4-5).
4. Dra gaskabeln genom elestartsenheten (18) som
bild 5a visar.
5. Placera gaskabeln i motorbromsspaken (3) med
hjälp av en tång. (Bild 5b-5c)
6. Säkra elstartsenheten på den övre skjutbygeln (4)
med hjälp av skruvarna (f). (Bild 5d)
7. Häng handtaget på snörstarten (17) på kroken som
tillhandahålls för detta ändamål, som visas i bild 6.
8. Fäst kablarna med den medföljande kabelkläm-
man (e) (bild 7) på skjutbygeln.
9. Öppna uppsamlingskorgen (16) och snäpp plast-
klämmorna på plats på ramen. (Fig. 8)
10. Klippning med uppsamlingskorg:
Lyft utkastluckan (15) med en hand och fäst upp-
samlingskorgen (16) som visas i bild 9.
11. Kompostfunktion/mulching:
Ta bort uppsamlingskorgen (16), om den är monte-
rad, och sätt in mulchingsatsen (19) enligt bild 10-12.
Obs:
Sidoutloppsskyddet får inte installeras vid mulchning.
Inställning av klipphöjden
m Observera! Klipphöjden får endast justeras
när motorn är avstängd och tändstiftskontakten
är borttagen.
• Innan du börjar klippa, kontrollera att skärverkty-
gen inte är slöa och att dina fästelement inte är
skadade.
• Om det behövs, byt ut slöa och/eller skadade skär-
verktyg i hela uppsättningen för att undvika att ska-
pa obalans. Stäng av motorn och ta bort tändstift-
skontakten när du gör denna kontroll.
• Klipphöjden ställs in genom inställning av hjulhöj-
den (bild 13/pos.14). 5 olika klipphöjder kan ställas
in.
• Dra justeringsspaken utåt och ställ in önskad klipp-
höjd. Spaken hakar i önskat läge (bild 13).
Förbered klippområdet
Inspektera området som ska klippas noggrant innan
klippning. Ta bort stenar, pinnar, ben, trådar, leksaker
och andra föremål som apparaten kan slunga iväg.
208 | SE

9. Ta i drift

m SE UPP!
Montera klart hela maskinen innan den tas i drift!
Ladda batteriet
Felaktig användning av batteri och laddare kan ge
upphov till elstöt eller brand.
Vid laddning av batteriet
• Använd endast originalladdaren för att ladda bat-
teriet.
• Använd inte laddaren till att ladda andra batterier.
• Håll laddare och batteri torra. Batterladdarsystemet
får inte utsättas för regn eller fukt.
• När du tar ut laddaren, dra inte i kabeln utan dra
istället i kontakten, eftersom kontakten eller kabeln
annars kan skadas.
• Använd ingen förlängningskabel såvida det inte
är absolut nödvändigt. Användning av en olämplig
förlängningskabel medför risk för brand eller elstöt.
Beakta alltid på följande punkter vid användning av
förlängningskabel:
1. Antal, storlek och form på förlängningskabelns
kontaktändar måste motsvara de för laddarkon-
takten,
2. Förlängningskabeln ska vara korrekt ansluten
och i gott skick
3. För laddarens AC-märkeffekt ska tråddiametern
vara minst 16 AWG (American Wire Gauge, ca.
1,3 mm
• Använd inte laddaren om kontakten eller kabeln
är skadad. Kabeln kan inte bytas ut. Om kabeln är
skadad måste laddaren bytas ut omgående.
• Använd inte batteriet om det utsatts för en kraftig
stöt, har fallit i marken eller golvet eller skadats på
annat sätt. Om batteriet är skadat behöver det by-
tas ut. Det går inte att utföra underhåll på batteriet.
• Du ska inte ta isär eller på egen hand försöka repa-
rera laddaren.
• Dra ut laddarkontakten ur eluttaget före rengöring
för att undvika elstöt.
• Kortslut inte apparaten. Stick aldrig in några före-
mål i kontakten.
• Laddaren får inte användas av personer (inkl. barn)
med nedsatta kroppsliga eller mentala funktions-
hinder eller begränsad uppfattningsförmåga, såvi-
da det inte sker under övervakning av en person
som kan ta ansvar för säkerheten och användaren
har instruerats i hur maskinen används.
• Barn måste hållas under uppsikt så att de inte kan
leka med laddaren.
Medan batteriet laddas
Vid behov – För kontroll av tillgänglig laddning, tryck
på batterinivåindikeringsknappen (E, bild 25) och lad-
da batteriet i motsvarande grad. Se avsnittet "Batte-
rinivåindikering".
