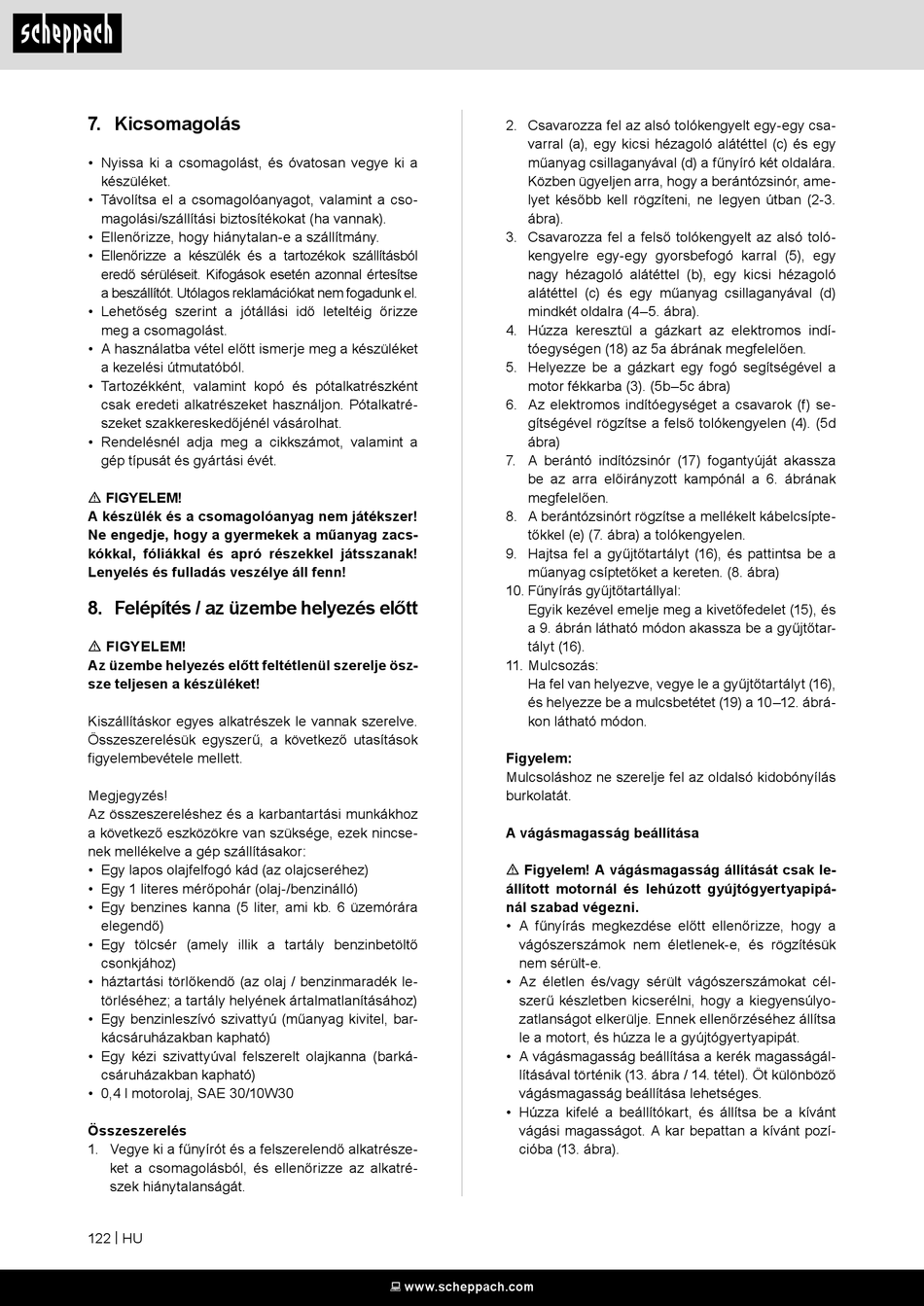

7. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesítse
a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze
meg a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket
a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a
gép típusát és gyártási évét.
m FIGYELEM!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak!
Lenyelés és fulladás veszélye áll fenn!
8. Felépítés / az üzembe helyezés előtt
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
Kiszállításkor egyes alkatrészek le vannak szerelve.
Összeszerelésük egyszerű, a következő utasítások
figyelembevétele mellett.
Megjegyzés!
Az összeszereléshez és a karbantartási munkákhoz
a következő eszközökre van szüksége, ezek nincse-
nek mellékelve a gép szállításakor:
• Egy lapos olajfelfogó kád (az olajcseréhez)
• Egy 1 literes mérőpohár (olaj-/benzinálló)
• Egy benzines kanna (5 liter, ami kb. 6 üzemórára
elegendő)
• Egy tölcsér (amely illik a tartály benzinbetöltő
csonkjához)
• háztartási törlőkendő (az olaj / benzinmaradék le-
törléséhez; a tartály helyének ártalmatlanításához)
• Egy benzinleszívó szivattyú (műanyag kivitel, bar-
kácsáruházakban kapható)
• Egy kézi szivattyúval felszerelt olajkanna (barká-
csáruházakban kapható)
• 0,4 l motorolaj, SAE 30/10W30
Összeszerelés
1. Vegye ki a fűnyírót és a felszerelendő alkatrésze-
ket a csomagolásból, és ellenőrizze az alkatré-
szek hiánytalanságát.
122 | HU
2. Csavarozza fel az alsó tolókengyelt egy-egy csa-
varral (a), egy kicsi hézagoló alátéttel (c) és egy
műanyag csillaganyával (d) a fűnyíró két oldalára.
Közben ügyeljen arra, hogy a berántózsinór, ame-
lyet később kell rögzíteni, ne legyen útban (2-3.
ábra).
3. Csavarozza fel a felső tolókengyelt az alsó toló-
kengyelre egy-egy gyorsbefogó karral (5), egy
nagy hézagoló alátéttel (b), egy kicsi hézagoló
alátéttel (c) és egy műanyag csillaganyával (d)
mindkét oldalra (4–5. ábra).
4. Húzza keresztül a gázkart az elektromos indí-
tóegységen (18) az 5a ábrának megfelelően.
5. Helyezze be a gázkart egy fogó segítségével a
motor fékkarba (3). (5b–5c ábra)
6. Az elektromos indítóegységet a csavarok (f) se-
gítségével rögzítse a felső tolókengyelen (4). (5d
ábra)
7. A berántó indítózsinór (17) fogantyúját akassza
be az arra előirányzott kampónál a 6. ábrának
megfelelően.
8. A berántózsinórt rögzítse a mellékelt kábelcsípte-
tőkkel (e) (7. ábra) a tolókengyelen.
9. Hajtsa fel a gyűjtőtartályt (16), és pattintsa be a
műanyag csíptetőket a kereten. (8. ábra)
10. Fűnyírás gyűjtőtartállyal:
Egyik kezével emelje meg a kivetőfedelet (15), és
a 9. ábrán látható módon akassza be a gyűjtőtar-
tályt (16).
11. Mulcsozás:
Ha fel van helyezve, vegye le a gyűjtőtartályt (16),
és helyezze be a mulcsbetétet (19) a 10–12. ábrá-
kon látható módon.
Figyelem:
Mulcsoláshoz ne szerelje fel az oldalsó kidobónyílás
burkolatát.
A vágásmagasság beállítása
m Figyelem! A vágásmagasság állítását csak le-
állított motornál és lehúzott gyújtógyertyapipá-
nál szabad végezni.
• A fűnyírás megkezdése előtt ellenőrizze, hogy a
vágószerszámok nem életlenek-e, és rögzítésük
nem sérült-e.
• Az életlen és/vagy sérült vágószerszámokat cél-
szerű készletben kicserélni, hogy a kiegyensúlyo-
zatlanságot elkerülje. Ennek ellenőrzéséhez állítsa
le a motort, és húzza le a gyújtógyertyapipát.
• A vágásmagasság beállítása a kerék magasságál-
lításával történik (13. ábra / 14. tétel). Öt különböző
vágásmagasság beállítása lehetséges.
• Húzza kifelé a beállítókart, és állítsa be a kívánt
vágási magasságot. A kar bepattan a kívánt pozí-
cióba (13. ábra).
