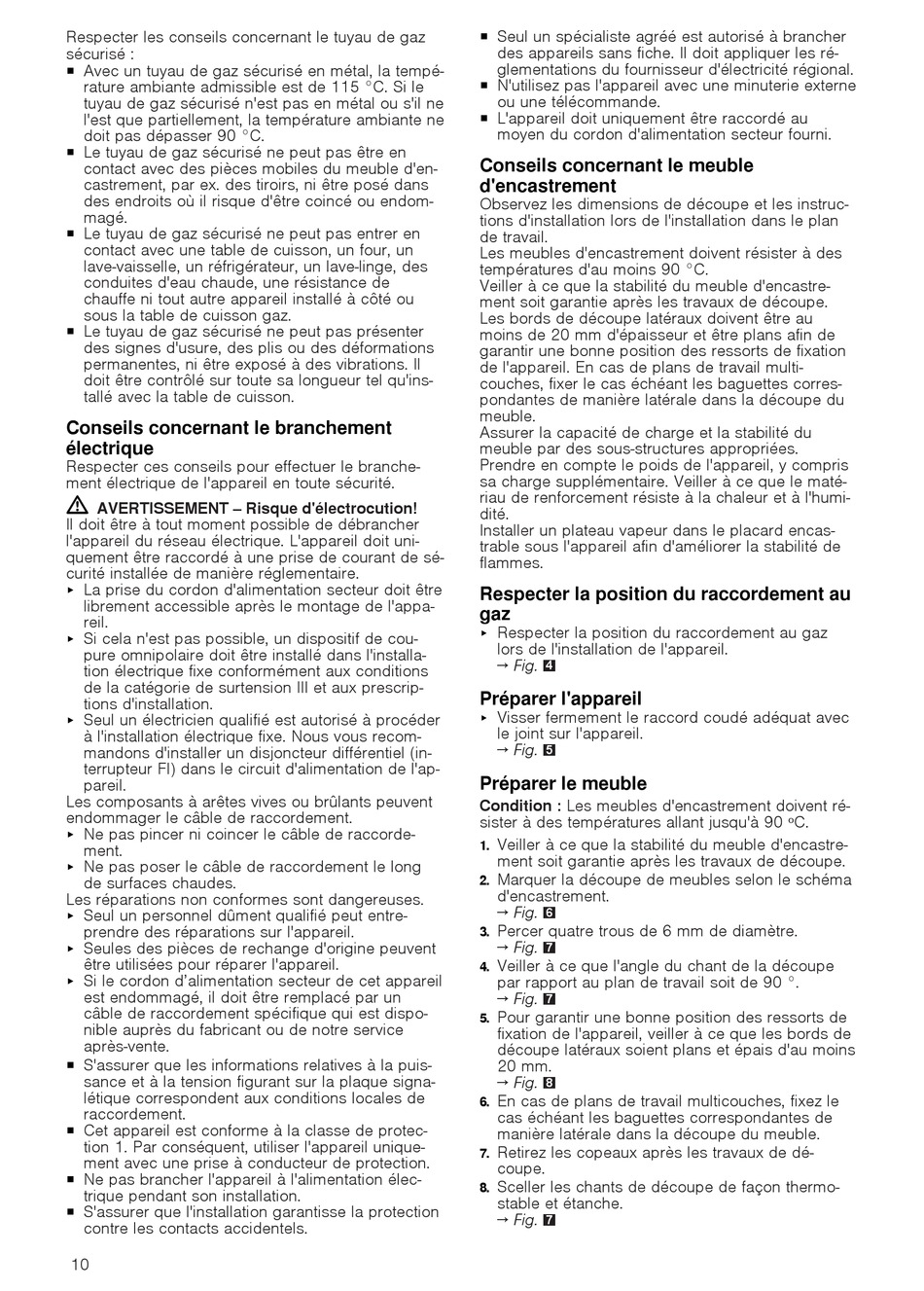

Respecter les conseils concernant le tuyau de gaz
sécurisé :
Avec un tuyau de gaz sécurisé en métal, la tempé-
¡
rature ambiante admissible est de 115 °C. Si le
tuyau de gaz sécurisé n'est pas en métal ou s'il ne
l'est que partiellement, la température ambiante ne
doit pas dépasser 90 °C.
Le tuyau de gaz sécurisé ne peut pas être en
¡
contact avec des pièces mobiles du meuble d'en-
castrement, par ex. des tiroirs, ni être posé dans
des endroits où il risque d'être coincé ou endom-
magé.
Le tuyau de gaz sécurisé ne peut pas entrer en
¡
contact avec une table de cuisson, un four, un
lave-vaisselle, un réfrigérateur, un lave-linge, des
conduites d'eau chaude, une résistance de
chauffe ni tout autre appareil installé à côté ou
sous la table de cuisson gaz.
Le tuyau de gaz sécurisé ne peut pas présenter
¡
des signes d'usure, des plis ou des déformations
permanentes, ni être exposé à des vibrations. Il
doit être contrôlé sur toute sa longueur tel qu'ins-
tallé avec la table de cuisson.
Conseils concernant le branchement
électrique
Respecter ces conseils pour effectuer le branche-
ment électrique de l'appareil en toute sécurité.
AVERTISSEMENT ‒ Risque d'électrocution!
Il doit être à tout moment possible de débrancher
l'appareil du réseau électrique. L'appareil doit uni-
quement être raccordé à une prise de courant de sé-
curité installée de manière réglementaire.
La prise du cordon d'alimentation secteur doit être
▶
librement accessible après le montage de l'appa-
reil.
Si cela n'est pas possible, un dispositif de cou-
▶
pure omnipolaire doit être installé dans l'installa-
tion électrique fixe conformément aux conditions
de la catégorie de surtension III et aux prescrip-
tions d'installation.
Seul un électricien qualifié est autorisé à procéder
▶
à l'installation électrique fixe. Nous vous recom-
mandons d'installer un disjoncteur différentiel (in-
terrupteur FI) dans le circuit d'alimentation de l'ap-
pareil.
Les composants à arêtes vives ou brûlants peuvent
endommager le câble de raccordement.
Ne pas pincer ni coincer le câble de raccorde-
▶
ment.
Ne pas poser le câble de raccordement le long
▶
de surfaces chaudes.
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entre-
▶
prendre des réparations sur l'appareil.
Seules des pièces de rechange d'origine peuvent
▶
être utilisées pour réparer l'appareil.
Si le cordon d'alimentation secteur de cet appareil
▶
est endommagé, il doit être remplacé par un
câble de raccordement spécifique qui est dispo-
nible auprès du fabricant ou de notre service
après-vente.
S'assurer que les informations relatives à la puis-
¡
sance et à la tension figurant sur la plaque signa-
létique correspondent aux conditions locales de
raccordement.
Cet appareil est conforme à la classe de protec-
¡
tion 1. Par conséquent, utiliser l'appareil unique-
ment avec une prise à conducteur de protection.
Ne pas brancher l'appareil à l'alimentation élec-
¡
trique pendant son installation.
S'assurer que l'installation garantisse la protection
¡
contre les contacts accidentels.
10
Seul un spécialiste agréé est autorisé à brancher
¡
des appareils sans fiche. Il doit appliquer les ré-
glementations du fournisseur d'électricité régional.
N'utilisez pas l'appareil avec une minuterie externe
¡
ou une télécommande.
L'appareil doit uniquement être raccordé au
¡
moyen du cordon d'alimentation secteur fourni.
Conseils concernant le meuble
d'encastrement
Observez les dimensions de découpe et les instruc-
tions d'installation lors de l'installation dans le plan
de travail.
Les meubles d'encastrement doivent résister à des
températures d'au moins 90 °C.
Veiller à ce que la stabilité du meuble d'encastre-
ment soit garantie après les travaux de découpe.
Les bords de découpe latéraux doivent être au
moins de 20 mm d'épaisseur et être plans afin de
garantir une bonne position des ressorts de fixation
de l'appareil. En cas de plans de travail multi-
couches, fixer le cas échéant les baguettes corres-
pondantes de manière latérale dans la découpe du
meuble.
Assurer la capacité de charge et la stabilité du
meuble par des sous-structures appropriées.
Prendre en compte le poids de l'appareil, y compris
sa charge supplémentaire. Veiller à ce que le maté-
riau de renforcement résiste à la chaleur et à l'humi-
dité.
Installer un plateau vapeur dans le placard encas-
trable sous l'appareil afin d'améliorer la stabilité de
flammes.
Respecter la position du raccordement au
gaz
Respecter la position du raccordement au gaz
▶
lors de l'installation de l'appareil.
→ Fig.
4
Préparer l'appareil
Visser fermement le raccord coudé adéquat avec
▶
le joint sur l'appareil.
→ Fig.
5
Préparer le meuble
Condition : Les meubles d'encastrement doivent ré-
sister à des températures allant jusqu'à 90 ºC.
Veiller à ce que la stabilité du meuble d'encastre-
1.
ment soit garantie après les travaux de découpe.
Marquer la découpe de meubles selon le schéma
2.
d'encastrement.
→ Fig.
6
Percer quatre trous de 6 mm de diamètre.
3.
→ Fig.
7
Veiller à ce que l'angle du chant de la découpe
4.
par rapport au plan de travail soit de 90 °.
→ Fig.
7
Pour garantir une bonne position des ressorts de
5.
fixation de l'appareil, veiller à ce que les bords de
découpe latéraux soient plans et épais d'au moins
20 mm.
→ Fig.
8
En cas de plans de travail multicouches, fixez le
6.
cas échéant les baguettes correspondantes de
manière latérale dans la découpe du meuble.
Retirez les copeaux après les travaux de dé-
7.
coupe.
Sceller les chants de découpe de façon thermo-
8.
stable et étanche.
→ Fig.
7
