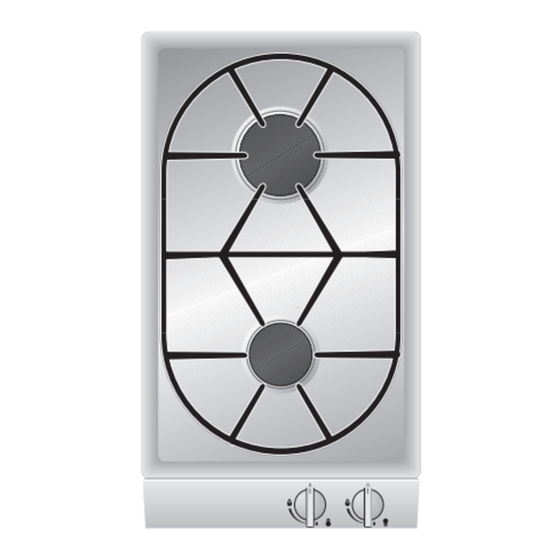

Gaggenau VG 232 Montageanleitung Und Bedienungsanleitung
Gaskochmulde
Vorschau ausblenden
Andere Handbücher für VG 232:
- Gebrauchsanleitung (36 Seiten) ,
- Gebrauchsanleitung (44 Seiten) ,
- Montageanleitung (25 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gaggenau VG 232
Inhaltszusammenfassung für Gaggenau VG 232
- Seite 1 Bedienungs- und Montageanleitung VG 232 Gaskochmulde...
-
Seite 2: Inhaltsverzeichnis
VG 232 Vorwort 1. Wichtige Hinweise Seite 3-4 1.1 Zur Sicherheit Seite 3 1.2 Vor der ersten Inbetriebnahme Seite 3 1.3 Zur Benutzung Seite 4 2. Aufbau und Funktionsweise Seite 5-6 2.1 Aufbau des Gerätes Seite 5 2.2 Sonderzubehör Seite 5 2.3 Funktionsweise... -
Seite 3: Vorwort
Vorwort Mit Ihrem neuen Gerät wird Ihnen das Kochen noch mehr Freude bereiten. Das Gerät bietet Ihnen folgende Vorteile: – sekundenschnelle Regulierung von heiß bis kalt – hoher Sicherheitsstandard durch Thermo- sicherungen aller Brenner – durch das neuartige Einbauverfahren ist der Einbau kinderleicht! Damit Sie dieses Gerät mit seiner Funktionsvielfalt nutzen können, lesen Sie die Bedienungs- und... -
Seite 4: Wichtige Hinweise
1. Wichtige Hinweise 1.1 Zur Sicherheit Beschädigte Geräte dürfen nicht in Betrieb Reparaturen müssen von autorisierten Fachleuten genommen werden. durchgeführt werden, damit die Sicherheit gewährleistet bleibt. Achten Sie beim Anschluss von Elektrogeräten in der Nähe des Geräts darauf, dass Anschluss- Für eventuelle Schäden, die durch Nichtbeachten leitungen nicht mit heißen Kochflächen in dieser Anleitung entstehen, können keine... -
Seite 5: Zur Benutzung
Kleinstellung deutlich verbessert bitte Ihren Fachhändler oder den zuständigen wird. Je besser die Topfgröße der Brennergröße Gaggenau-Kundendienst! angepasst ist, desto optimaler werden die Wärme Tipp: Beachten Sie beim Kauf von Töpfen, dass der der Gasflamme ausgenutzt und Kosten eingespart. -
Seite 6: Aufbau Und Funktionsweise
2. Aufbau und Funktionsweise 2.1 Aufbau des Gerätes 1 Starkbrenner B 2,8 kW 2 Normalbrenner A 1,9 kW 3 Topfträger 4 Bedienknebel für die vordere Kochstelle 5 Bedienknebel für die hintere Kochstelle Abb. 2 6 Brennerdeckel 7 Brennerkopf 8 Zündkerze für automatische Zündung 9 Thermofühler für Flammensicherung Abb. -
Seite 7: Funktionsweise
2.3 Funktionsweise Das Gerät ist mit einer Einhandbedienung ausgestattet. Das heißt beim kurzzeitigen Drücken des Bedienknebels wird die Zündung betätigt. Nach dem Zünden müssen Sie den Bedienknebel noch ca. 5-8 Sekunden gedrückt halten, da sich der Thermofühler, welcher den Gasweg öffnet, erst erwärmen muss. -
Seite 8: Bedienung
3. Bedienung Die Kochstellen dürfen nur gezündet werden, wenn alle Brennerteile aufgesetzt sind. Ansonsten können Funktionsstörungen an der Zündvorrichtung auftreten. Einschalten: – Stellen Sie einen Kochtopf auf die entsprechende Kochstelle. – Drücken Sie den Bedienknebel für die ent- sprechende Kochstelle bis zum Anschlag ein. Damit aktivieren Sie die Zündung. -
Seite 9: Reinigung Und Pflege
4. Reinigung und Pflege Vor der ersten Inbetriebnahme und nach jedem Gebrauch führen Sie bitte eine gründliche Reinigung durch. – Warten Sie, bis das Gerät abgekühlt ist! – Entfernen Sie den Topfträger. – Entfernen Sie die Brennerdeckel. – Reinigen Sie die Kochmulde, die Brenner- deckel, und den Topfträger mit handels- üblichen Reinigungsmitteln (nicht in der Geschirrspülmaschine!)., z.B. -
Seite 10: Wartung
5. Wartung 5.1 Allgemeines Bei eventuell auftretenden Funktionsstörungen überprüfen Sie, ob die Gas- und Stromversorgung in Ordnung ist, also der Gashahn geöffnet und der Stecker in die Steckdose gesteckt wurde. Sollte das Gerät dennoch nicht funktionieren, verständigen Sie bitte Ihren Fachhändler oder den zuständigen Kundendienst und geben Sie bitte den Gerätetyp an (s. -
Seite 11: Technische Daten / Einstelltabelle
6. Technische Daten / Einstelltabelle Technische Daten / Gas Technische Daten / Elektro Kochbrenner: Normalbrenner Nennaufnahme 0,8 W Vollbrand 1,9 kW Spannung 220 - 240 V Kleinbrand < 0,35 kW Starkbrenner Frequenz 50 - 60 Hz Vollbrand 2,8 kW Kleinbrand <... - Seite 12 Technische Daten Gas Länder AT BE CH DE BE FR LU NL BE CH DK ES AT DE DK ES FI FR FI FR GB GR GB GR IE IS IE IS IT LU IT LU NL PT NL NO PT SE Gasfamilie Erdgas Erdgas...
-
Seite 13: Montageanleitung
600 mm betragen. Bei Einbau Freie oder ein Fenster, welches geöffnet werden unter einer Dunstabzugshaube muss der vom kann, besitzen. Hersteller angegebene Sicherheitsabstand eingehalten werden. Wandabschlussleisten müssen VG 232-... FDxxxx hitzebeständig sein, der Mindestabstand zwischen AC 220-240V 50/60Hz 4,7 kW Mulde und Wandabschlussleiste beträgt 35 mm. -
Seite 14: Gasanschluss / Elektrischer Anschluss
7.2 Geräteanschluss Gasanschluss Der Gasanschluss muss so angeordnet sein, dass der Absperrhahn zugänglich ist und gegebenen- falls nach Öffnen der Möbeltür sichtbar wird. Das Gerät ist mit einem der beiliegenden Anschlusswinkel R 1/2“ (geräteseitig) mit der zugehörigen Dichtung an eine feste Anschluss- leitung oder einem typgerechten Gas-Sicherheits- schlauch nach DIN 3383 Teil 1 anzuschließen. -
Seite 15: Düsenwechsel
7.3 Düsenwechsel Umstellung auf eine andere Gasart Die Umstellung auf eine andere Gasart darf nur von autorisierten Fachleuten durchgeführt werden. Die für die einzustellende Gasart erforderlichen Düsen sind als Umbausatz erhältlich. Bitte geben Sie den Gerätetyp und die gewünschte Gasart an. Der Düsenwechsel ist ohne Öffnen des Gerätes möglich. - Seite 16 Wechsel der Hauptdüse 2 So gehen Sie vor: – Die Hauptdüse 2 wird nach dem Abnehmen des Brennerdeckels sichtbar. Sie wird mit einem speziellen Steckschlüssel (SW 5,5) herausge- schraubt (Abb. 9). – Schrauben Sie die Düse heraus und setzen Sie die neue Düse nach den Angaben in der Düsentabelle ein.
-
Seite 17: Einbau Des Gerätes
7.4 Einbau des Gerätes – Stellen Sie den Ausschnitt für ein oder mehrere Vario-Geräte in Ihrer Arbeitsplatte her. Gehen Sie dabei gemäß der Einbauskizze und Maßtabelle vor. Die Maßtabelle enthält den Platz- bedarf für die Verbindungsleiste zwischen den Geräten. Wichtig! Der Winkel zwischen der Schnittfläche und der Arbeitsplatte muss 90°... - Seite 18 GAGGENAU HAUSGERÄTE GMBH CARL-WERY-STR. 34 · D - 81739 MÜNCHEN Y (0 89) 45 90 - 03 FAX (0 89) 45 90 - 23 47 www.gaggenau.com...
