B9 Arbeits- und Kletterbühne koppeln
Bühnen komplettieren
Bauteile
140 Kletterwerk ACS 100
223 Flr. Schr. DIN 603 M8 x 50
224 Mutter ISO 7040 M8-8
263 Bordbrett
264 Geländerbrett
Kletterwerk ACS 100 einbauen
Kletterwerk ACS 100 (140) einhängen.
Siehe Montageanleitung „ACS 100
Kletterwerk und Hydraulik".
(Abb. B9.10)
Leiter montieren
Die Leiter für Arbeitsbühne und Klet-
terbühne montieren. Siehe „Montage
der Leiter" auf Seite 59.
(Abb. B9.10)
Bordbretter montieren
Bordbretter von Arbeitsbühne und Klet-
terbühne montieren. Siehe „Bordbret-
ter" auf Seite 53.
(Abb. B9.11)
Rückenschutz montieren
Rückenschutz von Arbeitsbühne und
Kletterbühne montieren. Siehe „Ab-
sturzsicherung" auf Seite 55.
(Abb. B9.11)
Bühnenbelag komplettieren
Die Aussparungen im Bühnenbelag der
Kletterbühne schließen.
Zulässige Spaltmaße beachten!
ACS R Selbstklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
140

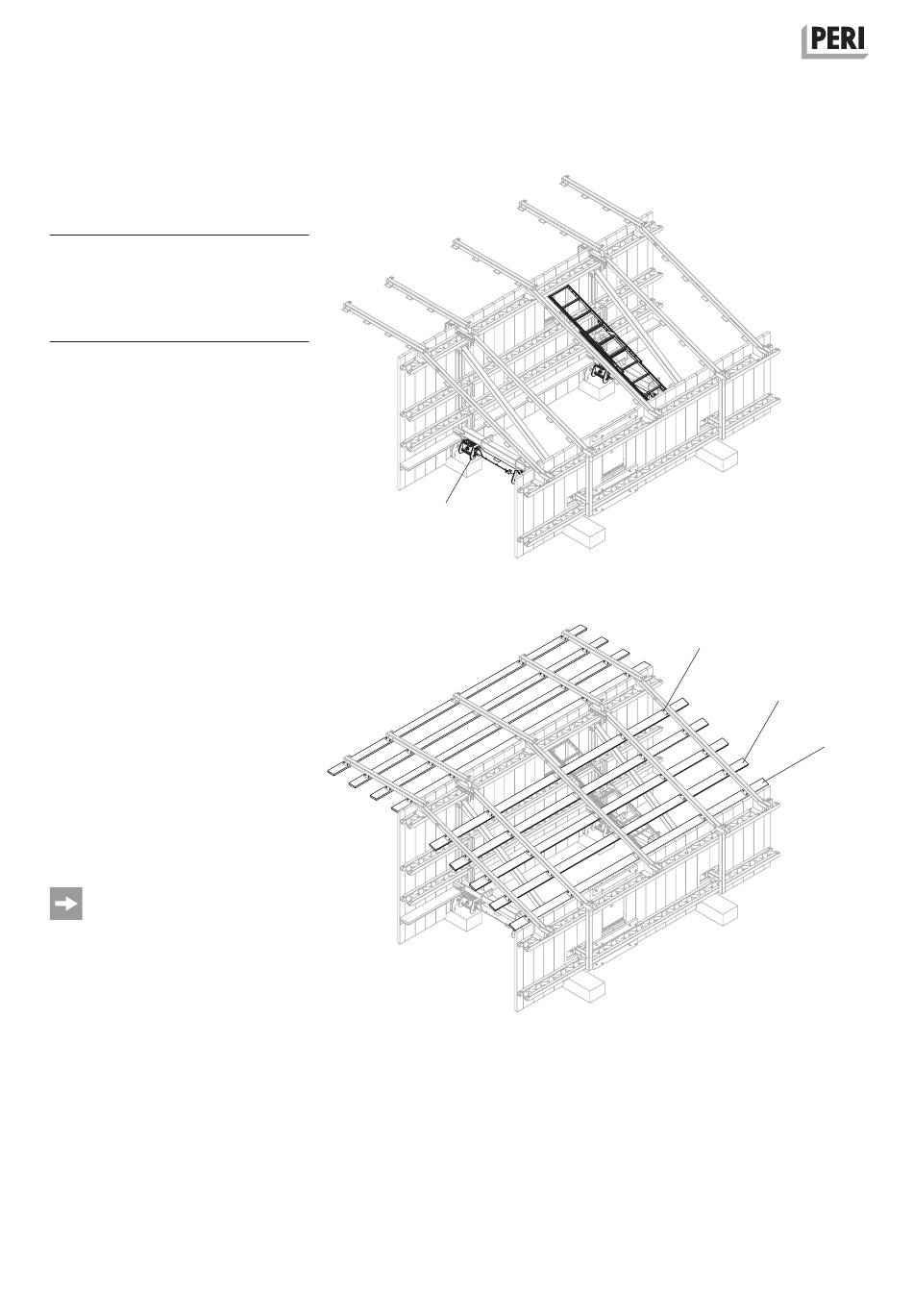

Abb. B9.10
Abb. B9.11
223 + 224
264
263
91
