Selbstklettersystem ACS-P / ACS-G

Art.-Nr. Gew. kg

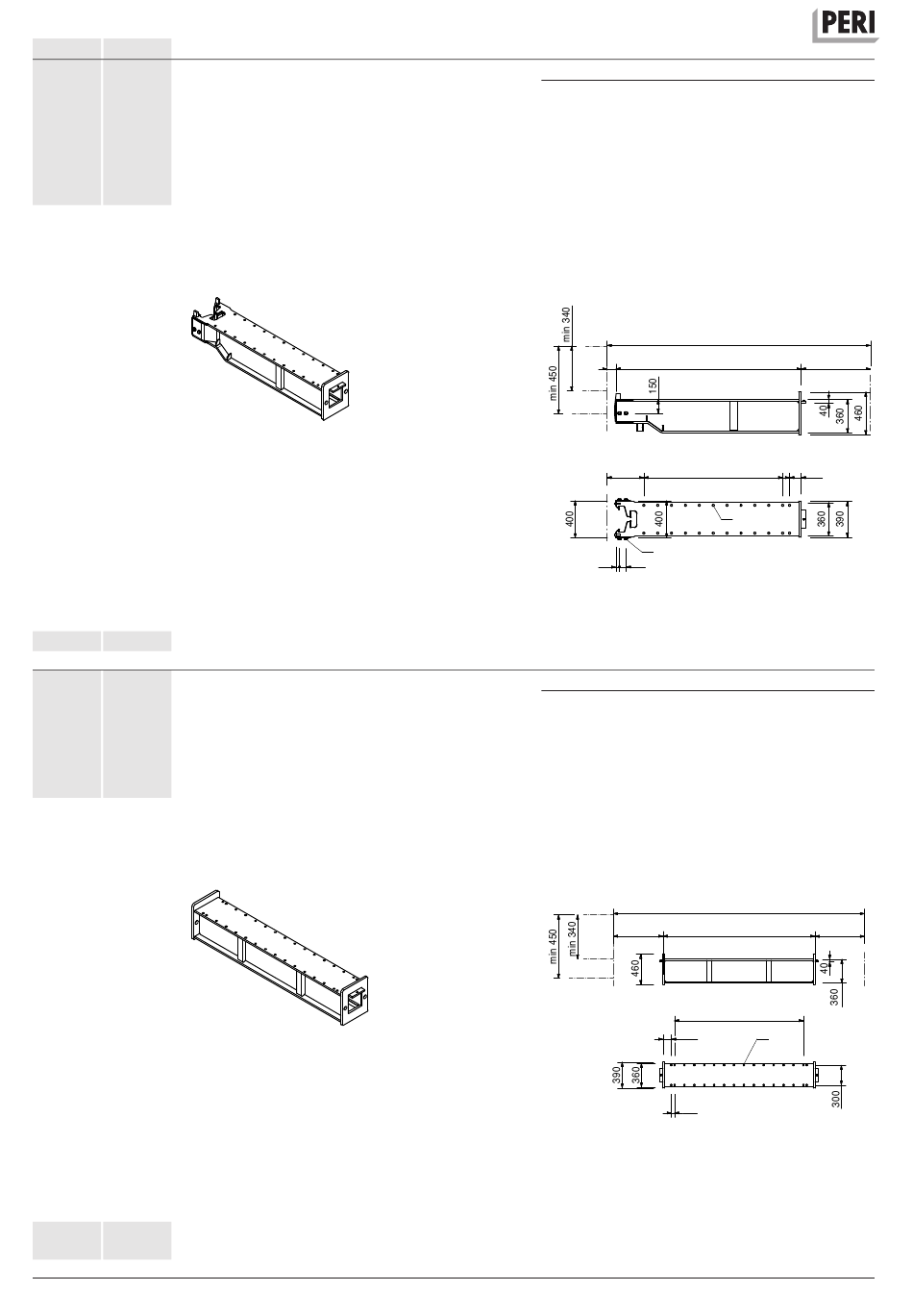

Querbalken einfach ACS-P
057000 263,000 Querbalken 1400 einfach ACS-P
057001 286,000 Querbalken 1550 einfach ACS-P
057002 308,000 Querbalken 1700 einfach ACS-P
057003 331,000 Querbalken 1850 einfach ACS-P
057004 354,000 Querbalken 2000 einfach ACS-P
057005 376,000 Querbalken 2150 einfach ACS-P
057006 400,000 Querbalken 2300 einfach ACS-P
Zur Unterstützung von Selbstkletterplattformen
ACS-P in Bauwerkskernen mit einseitigem, tele-
skopierbaren Querbalkenendkopf ACS-P . Für
Schachtbreiten bis 3,15 m.
Zubehör
Querbalkenkopf ACS-P
057013 147,000
Querbalken doppelt ACS-P
057007 384,000 Querbalken 2000 doppelt ACS-P
057008 430,000 Querbalken 2300 doppelt ACS-P
057009 476,000 Querbalken 2600 doppelt ACS-P
057010 522,000 Querbalken 2900 doppelt ACS-P
057011 567,000 Querbalken 3200 doppelt ACS-P
057012 613,000 Querbalken 3500 doppelt ACS-P
Zur Unterstützung von Selbstkletterplattformen
ACS-P in Bauwerkskernen mit beidseitigem,
teleskopierbaren Querbalkenendkopf ACS-P . Für
Schachtbreiten 3,00 - 5,00 m.
Zubehör
057013 147,000 Querbalkenkopf ACS-P
057014 4,160 Arretierung Querbalken ACS-P
152
A min. L max. L
1400 2000
1550 2150
1700 2300
1850 2450
2000 2600
2150 2750
2300 2900
Komplett mit
4 St. 706458 Schr ISO 4017 M20 x 40-8.8, verz.
4 St. 706454 Scheibe ISO 7089 200 HV, A 20,
verz.
Schachtbreite
A
100
Oberkante
Querbalken
Achse
Kletterkonus
N
x 150 =
400
M 20x40
70
41
A min. L max. L
2000 3000
2300 3300
2600 3600
2900 3900
3200 4200
3500 4500
Schachtbreite
min 500
max 750
Oberkante
Querbalken
Achse
Kletterkonus
N
125
50
2250
2400
2550
2700
2850
3000
3150
L
min 500
max 750
A
75 125
Ø22
3500
3800
4100
4400
4700
5000
L
A
min 500
max 750
A
x 150
=
Ø22
