C4 Schalung einhängen
Umbau auf Spannauge 465 ACS
Dies ist notwendig zum Betonieren von
Wandversätzen.
Bauteile
27 Spannauge 465 ACS
Montage
1. Säulenspannauge DW 15 (1.4) aus-
bauen.
2. Spannauge 465 ACS (27) durch
Fahrwagen Stirnteil vorn stecken
und Flügelmutter DW 15 (1.5) auf-
schrauben.
3. Spannauge 465 ACS (27) mit Steck-
bolzen Ø 20 x 205 (1.3) am Querbal-
kenkopf einbolzen und mit Federste-
cker 4/1 (1.6) sichern.
(Abb. C4.12 + C4.13)
Montage Höhenverstellung
1. Höhenverstellung (24.9) an
Montageposi tion einbolzen und mit
Federstecker sichern.
(Abb. C4.14 + C4.15)
ACS R Selbstklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

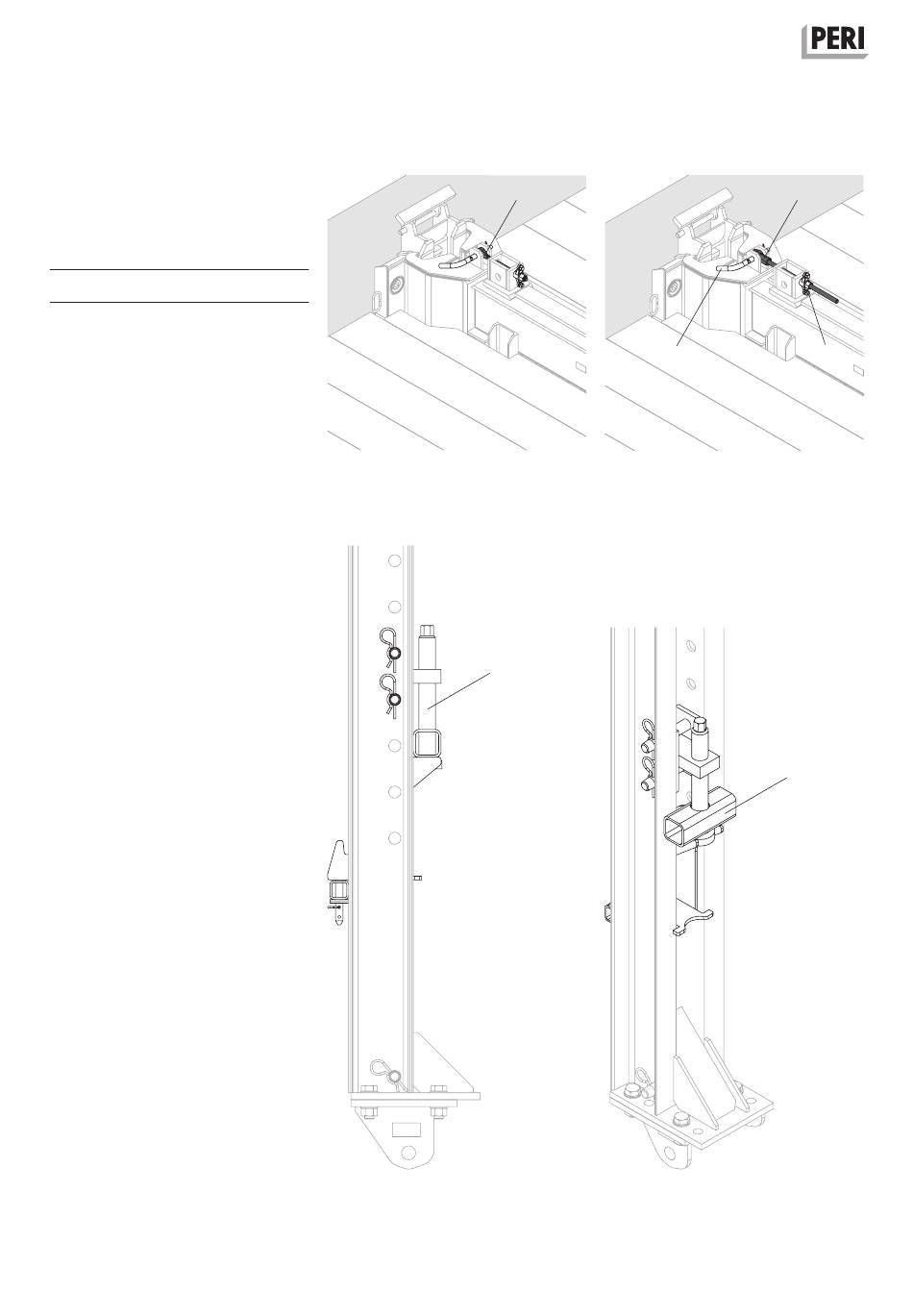

Abb. C4.12
24.9
Abb. C4.14
1.4
1.3 + 1.6
Abb. C4.13
Abb. C4.15
27
1.5
24.9
