B9 Arbeits- und Kletterbühne koppeln
Kletterbühne anhängen
Bauteile
6 Kragarmpfosten Kletterbühne
ACS
7 Geländerpfosten Kletterbühne
ACS l = 2,83 m
222 Flr. Schr. DIN 603 M8 x 100 MU
Montage
1. Kletterbühne an der Vorderkante an
Kran anhängen und aufrichten.
2. Kletterbühne an Montageposition
platzieren. Das Vierkantrohr von Klet-
terbühnenträger ACS (5) in Vertikal-
strebe ACS (3) schieben und mit bei-
gefügtem Montagematerial
festschrauben.
(Abb. B9.08)
3. Geländerpfosten Kletterbühne (7) zu-
erst in Kletterbühnenträger ACS (5),
dann in Querbalken ACS (1) einfä-
deln und mit beigefügtem Montage-
material festschrauben.
Auf korrekte Einbaulage des Gelän-
derpfostens Kletterbühne (7) achten.
4. Kragarmpfosten (6) an Montageposi-
tion auf Gitterträger GT 24 (21) legen
und mit Flr. Schr. DIN 603 M8 x 100
MU (222) festschrauben.
(Abb. B9.09)
■
Zum einfachen Ankoppeln der Klet-
terbühne an die Arbeitsbühne muss
eine Belagbohle wieder entfernt
werden.
■
Besteht der Bühnenbelag aus einer
Mehrschichtholzplatte, die Schrau-
ben des Bühnenbelages temporär lö-
sen.
90
3

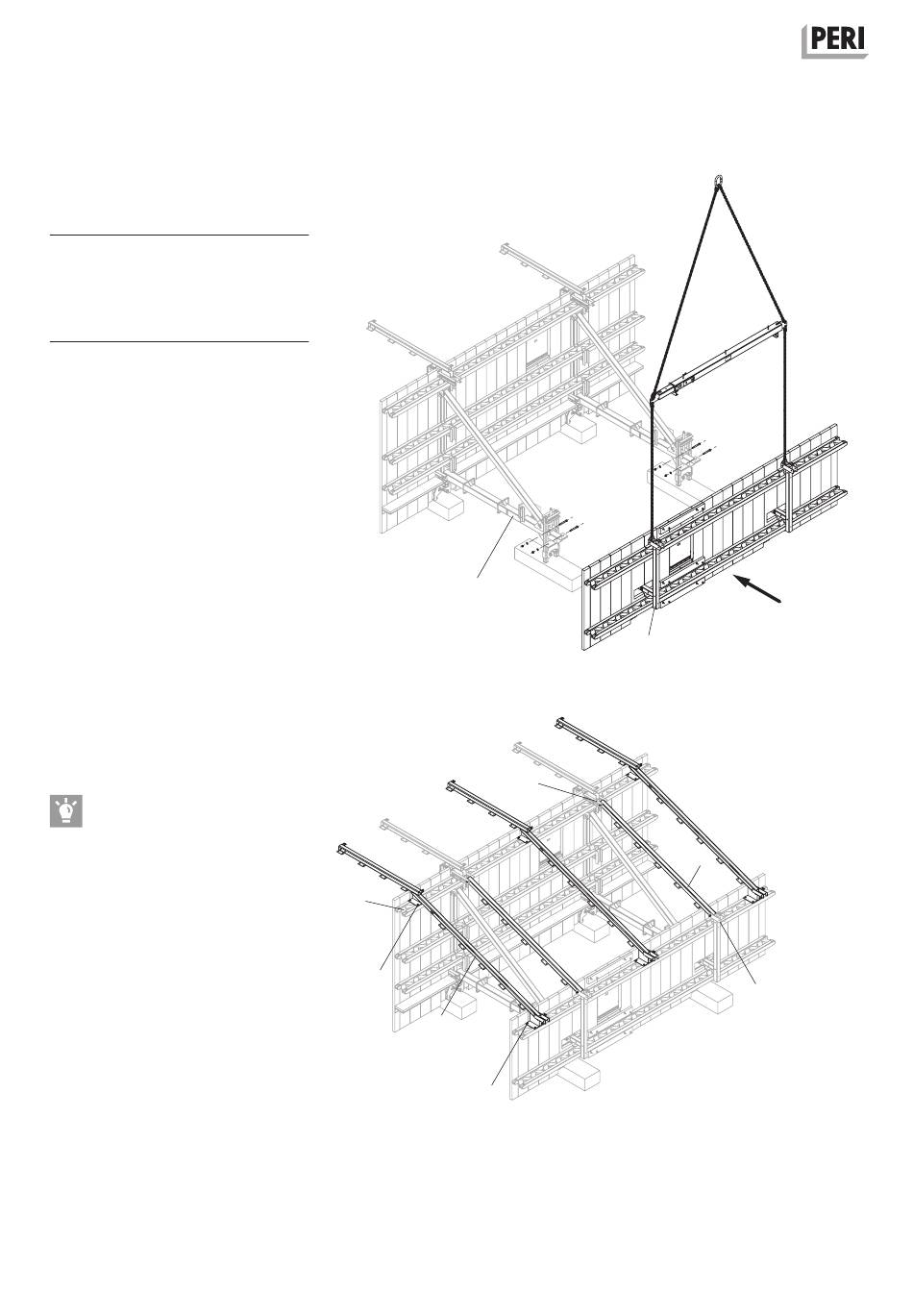

Abb. B9.08
21
222
6
222
Abb. B9.09
5
1
Aufbau- und Verwendungsanleitung – Regelausführung
7
5
ACS R Selbstklettersystem
