C4 Schalung einhängen
Schalung montieren
Warnung
Schwere Bauteile, die umfallen kön-
nen!
Körperteile können eingeklemmt und
verletzt werden.
⇒ Nicht in Klemmstellen fassen.
⇒ Bauteile am Kran angeschlagen las-
sen, bis die Baugruppe vollständig
montiert ist.
Bauteile
234 Steckbolzen Ø 20 x 205
235 Säulenspannauge DW 15
236 Querbügel-2
237 Flügelmutter DW 15
303 Kranlasche 24
Montage

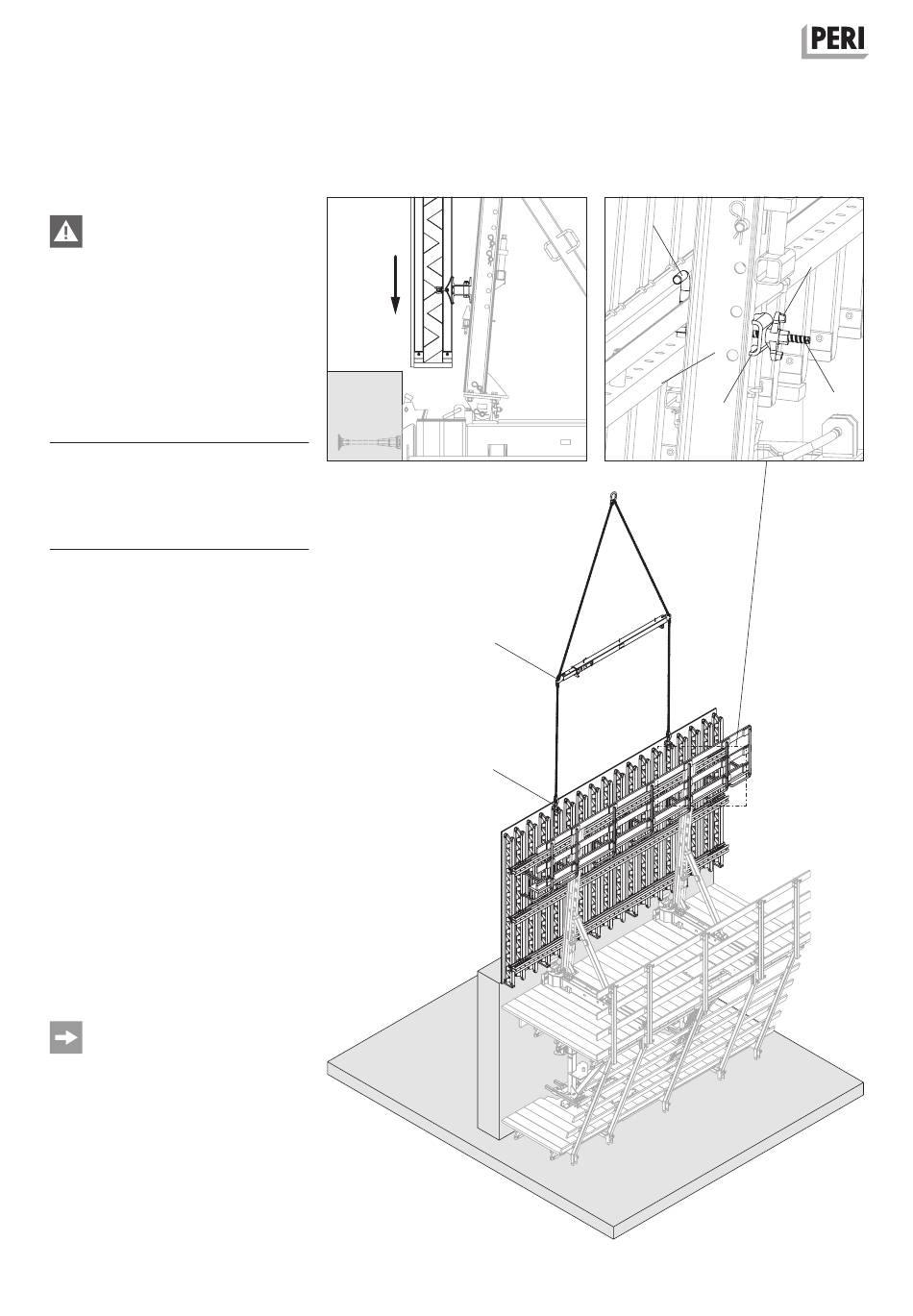

1. Schalelement mit zwei Kranlaschen
24 (303) an Klettertraverse 9 t (304)
anhängen und Schalelement in die
Krallen der Höhenverstellung einhän-
gen.
2. Schalelement an den Kippträger an-
legen.
(Abb. C4.17 + C4.17a)
3. Säulenspannauge DW 15 (235) zwi-
schen die Profile von Kippträger 365
ACS (24) stecken und mit Steckbol-
zen Ø 20 x 205 (234) an Stahlriegel
SRU vom Schalelement befestigen.
Mit Federstecker 4/1 (234.1) sichern.
4. Querbügel-2 (236) auf Säulenspann-
auge DW 15 (235) stecken.
5. Flügelmutter DW 15 (237) aufschrau-
ben und festziehen.
6. Schritte 3 – 5 wiederholen und alle
weiteren Säulenspannaugen montie-
ren.
(Abb. C4.17b)
Gegebenenfalls störende Belagbohlen
der Betonierbühne temporär entfernen.
ACS R Selbstklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Seitenansicht
Abb. C4.17a
304
303
Abb. C4.17
Draufsicht
234 + 234.1
24
236
Abb. C4.17b
237
235
105
