B6 Nachlaufbühne (Level -2)
Nachlaufbühne montieren
Bauteile
8 Nachlaufbühnenträger ACS
21 Gitterträger GT 24
202 Torx 6 x 80
222 Flr. Schr. DIN 603 M8 x 100 MU
262 Belagbohle
■
Als Montagehilfe zwei Kanthölzer
mit Anschlaghilfe vorbereiten. Das
Maß c entspricht dem Konsolab-
stand. Die Kanthölzer in den angege-
benen Abständen auf dem Montage-
platz auslegen und parallel
zueinander ausrichten. (Abb. B6.03)
■
Höhe der Anschläge ≤ 4,5 cm.
Montage
1. Nachlaufbühnenträger ACS (8) im
Konsolabstand auslegen.
(Abb. B6.04)
ACS R Selbstklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

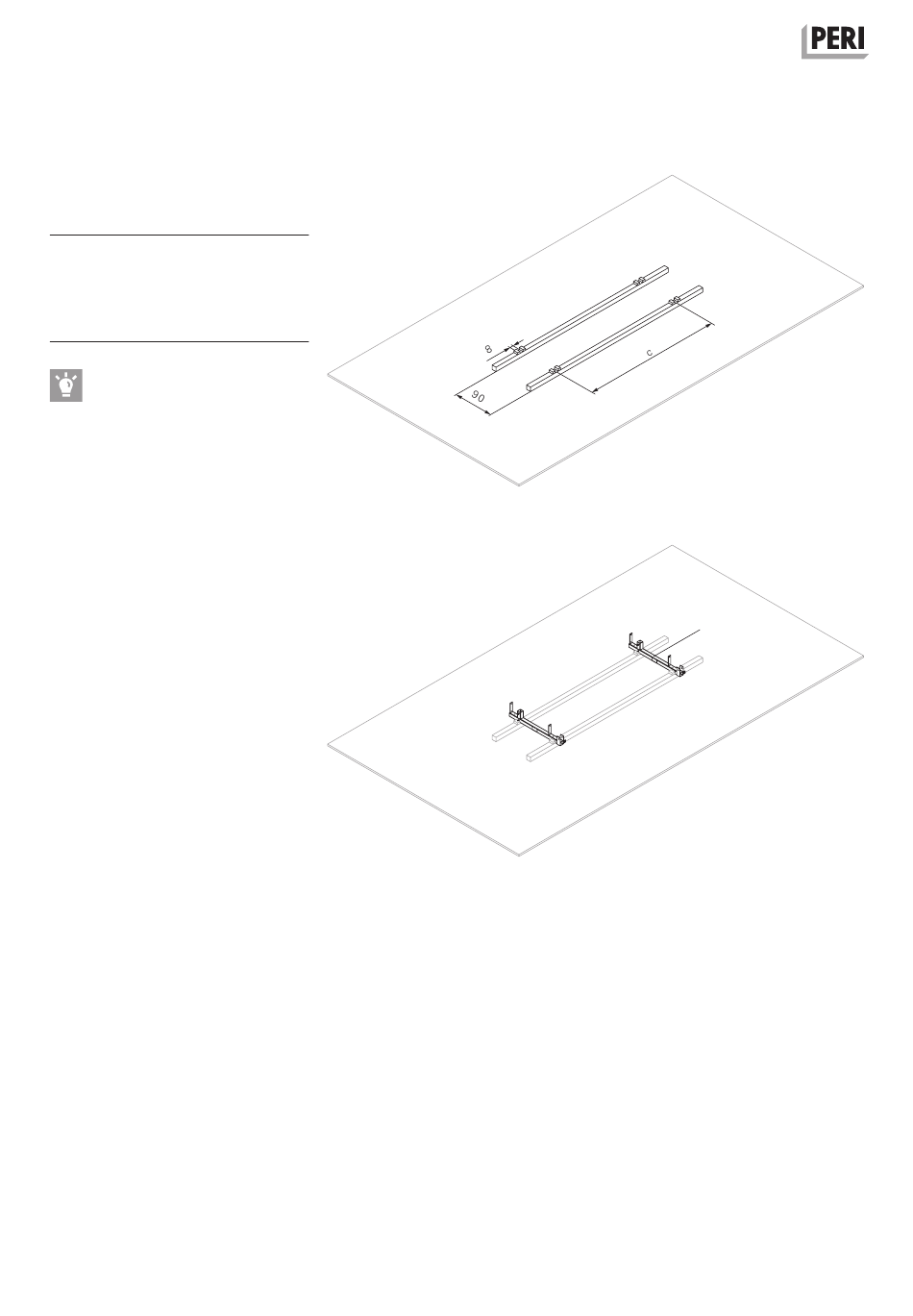

Abb. B6.03
Abb. B6.04
8
71
