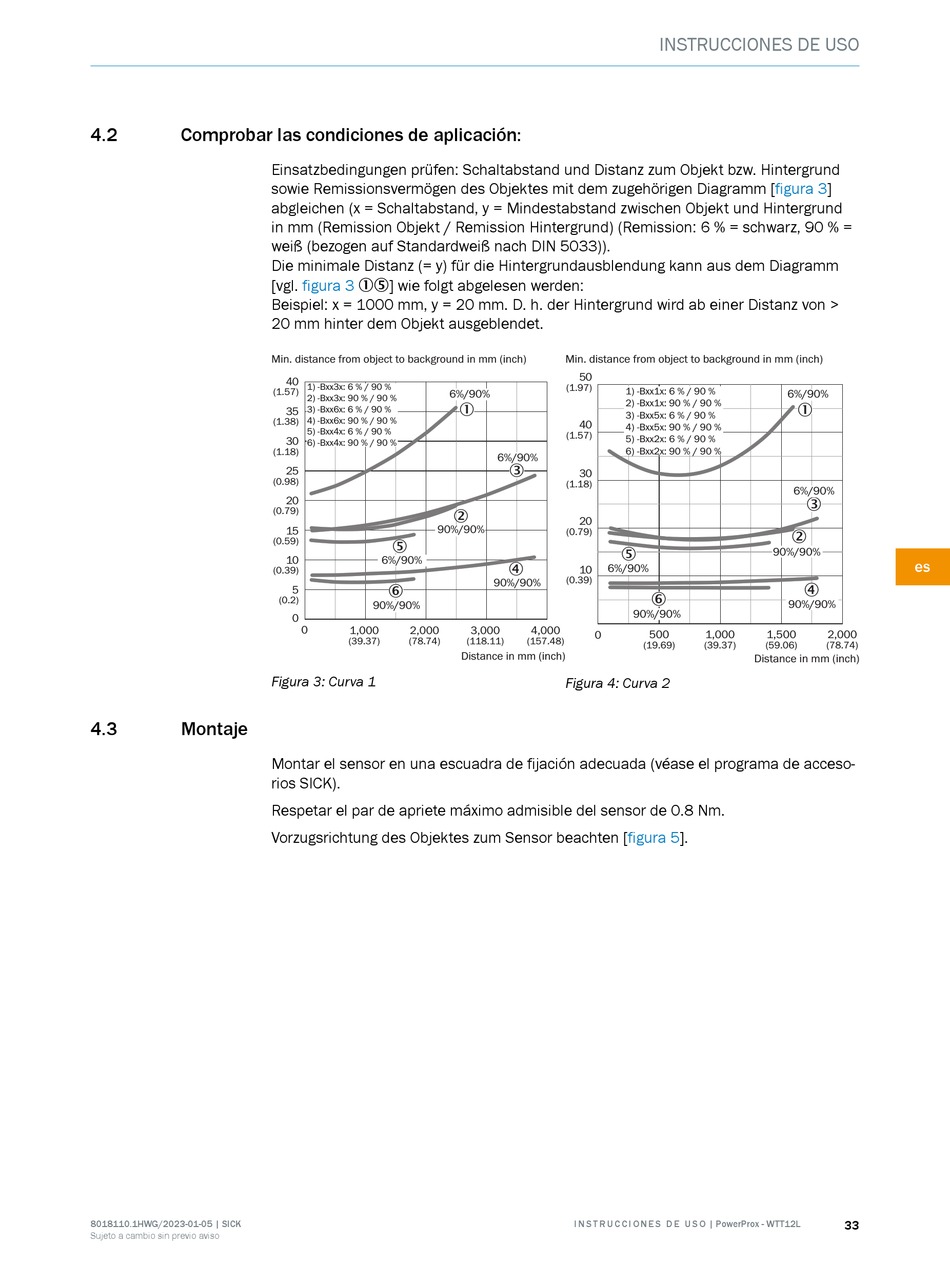

4.2 Comprobar las condiciones de aplicación:
4.3 Montaje
8018110.1HWG/2023-01-05 | SICK
Sujeto a cambio sin previo aviso
Einsatzbedingungen prüfen: Schaltabstand und Distanz zum Objekt bzw. Hintergrund
sowie Remissionsvermögen des Objektes mit dem zugehörigen Diagramm
abgleichen (x = Schaltabstand, y = Mindestabstand zwischen Objekt und Hintergrund
in mm (Remission Objekt / Remission Hintergrund) (Remission: 6 % = schwarz, 90 % =
weiß (bezogen auf Standardweiß nach DIN 5033)).
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[vgl. figura 3 15] wie folgt abgelesen werden:
Beispiel: x = 1000 mm, y = 20 mm. D. h. der Hintergrund wird ab einer Distanz von >
20 mm hinter dem Objekt ausgeblendet.
