Ein "abgedichteter" Motorraum muss über einen guten Abluft-
ventilator verfügen, um angemessene Motorraumtemperaturen
zu gewährleisten. Eine hohe Temperatur der Ansaugluft verrin-
gert die Motorleistung und erhöht die Kühlmitteltemperaturen
des Motors. "Die Nennleistung des Generators wird bei einer
Umgebungstemperatur von 25 °C gemessen, jeder Tempera-
turanstieg um 5 °C verringert die Motorleistung um etwa 2 %".
Um diese Auswirkungen zu minimieren, darf die Temperatur im
Motorraum nicht mehr als 15ºC über der Außenlufttemperatur
liegen.
Verwenden Sie eine Kombination aus Lüftern, Gebläsen und
Lufteinlasskanälen, um die Temperaturgrenze einzuhalten.
Die Lufteinlasskanäle sollten zum Boden des Maschinenraums
verlaufen, um Dämpfe aus der Bilge zu entfernen und Frischluft
zu zirkulieren. Die Luftauslässe sollten sich oben im Maschinen-
raum befinden, um die wärmste Luft abzuführen. Ein Maschinen-
raumgebläse sollte als Abluftventilator verwendet werden, um
die Luft aus dem Maschinenraum zu entfernen.
In Fällen, in denen es nicht möglich ist, den oben genannten
Temperaturgrenzwert mit Hilfe der Maschinenraumlüftung einzu-
halten, sind Anschlüsse für einen Lufteinlass direkt am Gehäuse
vorzusehen. Mit diesen Anschlüssen kann das Aggregat direkt an
einen Luftkanal angeschlossen werden.
Die Lufteinlässe sollten gegebenenfalls mit Lüftungsschlitzen
versehen werden, um den Maschinenraum zu schützen und den
Generator vor Spritzwasser zu bewahren. Als zusätzliche Vor-
sichtsmaßnahme wird der Einbau eines Haubenlüfters mit einem
möglichst hoch angebrachten Abdeckkasten empfohlen.
01
02
03
01
Battery "black" 35mm²
02
Battery "red"35mm²
03
Air inlet
04
Earth lug M10
05
AC cable 3G 10mm²
AC cable 4G 6mm²
AC cable 5G 4mm²

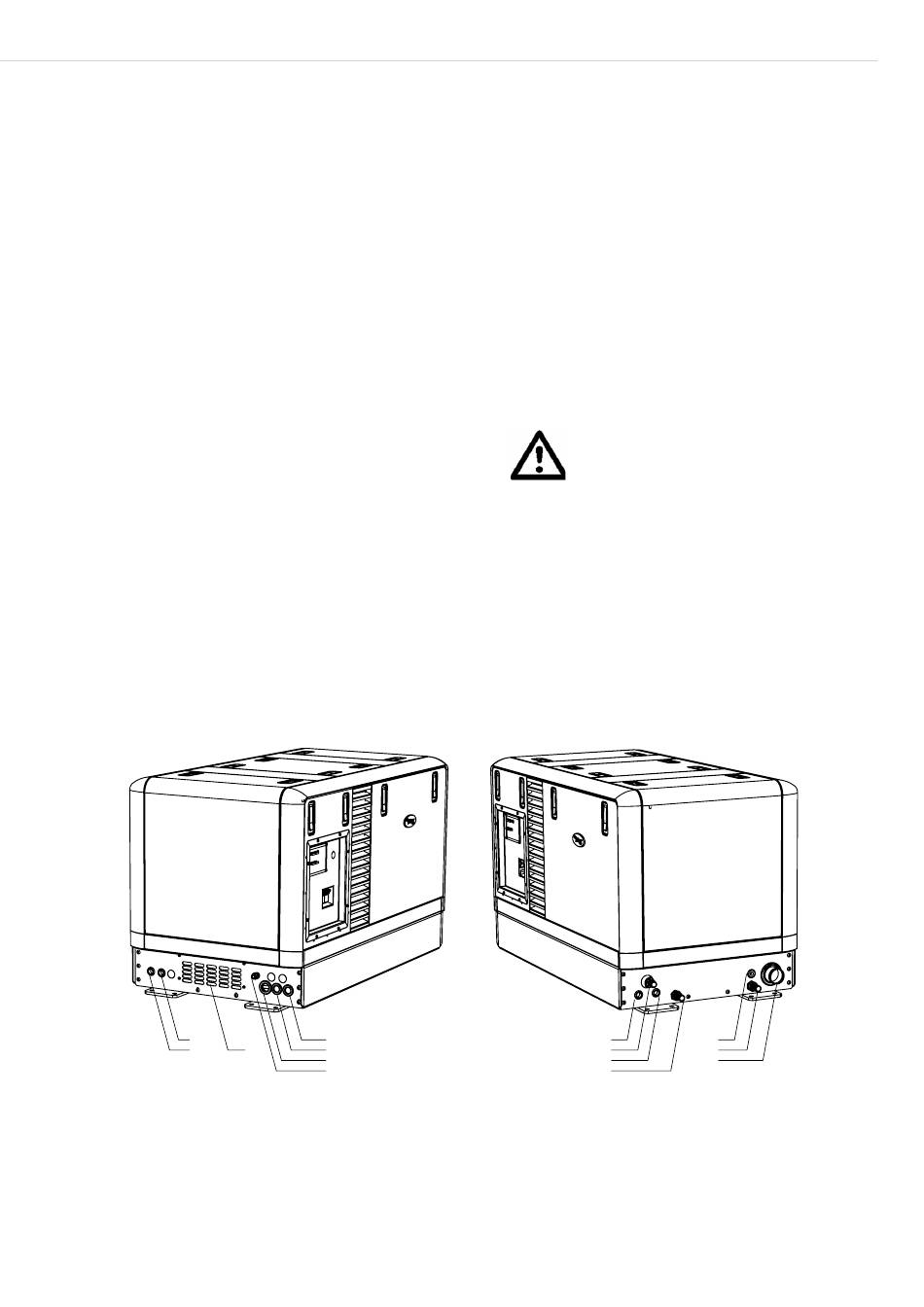

Fig. 2 Connections
1.5
Der Generator wird mit allen Versorgungs- und Ausgangskabeln
(d. h. Stromkabel, Kühlwasseranschlüsse, Auspuff, Kraftstoffleitun-
gen usw.) geliefert, die bereits an den Motor und den Generator
angeschlossen sind. Die Versorgungsleitungen werden durch
den Boden der Kapsel geführt. Die Anschlüsse sind wie in Abb. 2
dargestellt gekennzeichnet.
Alle elektrischen Anschlüsse, Kabeltypen und - größen müssen den
entsprechenden nationalen Vorschriften entsprechen. Die mit-
gelieferten Kabel sind für Umgebungstemperaturen bis zu 70°C
ausgelegt. Wenn die Kabel höheren Temperaturanforderungen
genügen müssen, müssen sie in Kabelkanälen verlegt werden.
04
05
06
07
06
Communication cable
07
Fuel pump power cable
M-SQ PRO 15/18 kVA
Marine Dieselgenerator
Anschlüsse
Vorsicht!
Lesen Sie vor der Arbeit (Installation) am System den
Abschnitt Sicherheitshinweise
08
09
10
11
08
Fuel return 8mm
09
To Syphon hose 3/4"
10
Fuel in 8mm
11
Water in hose 3/4"
12
Drain
13
From Syphon hose 3/4"
14
Exhaust hose conn. ø50
