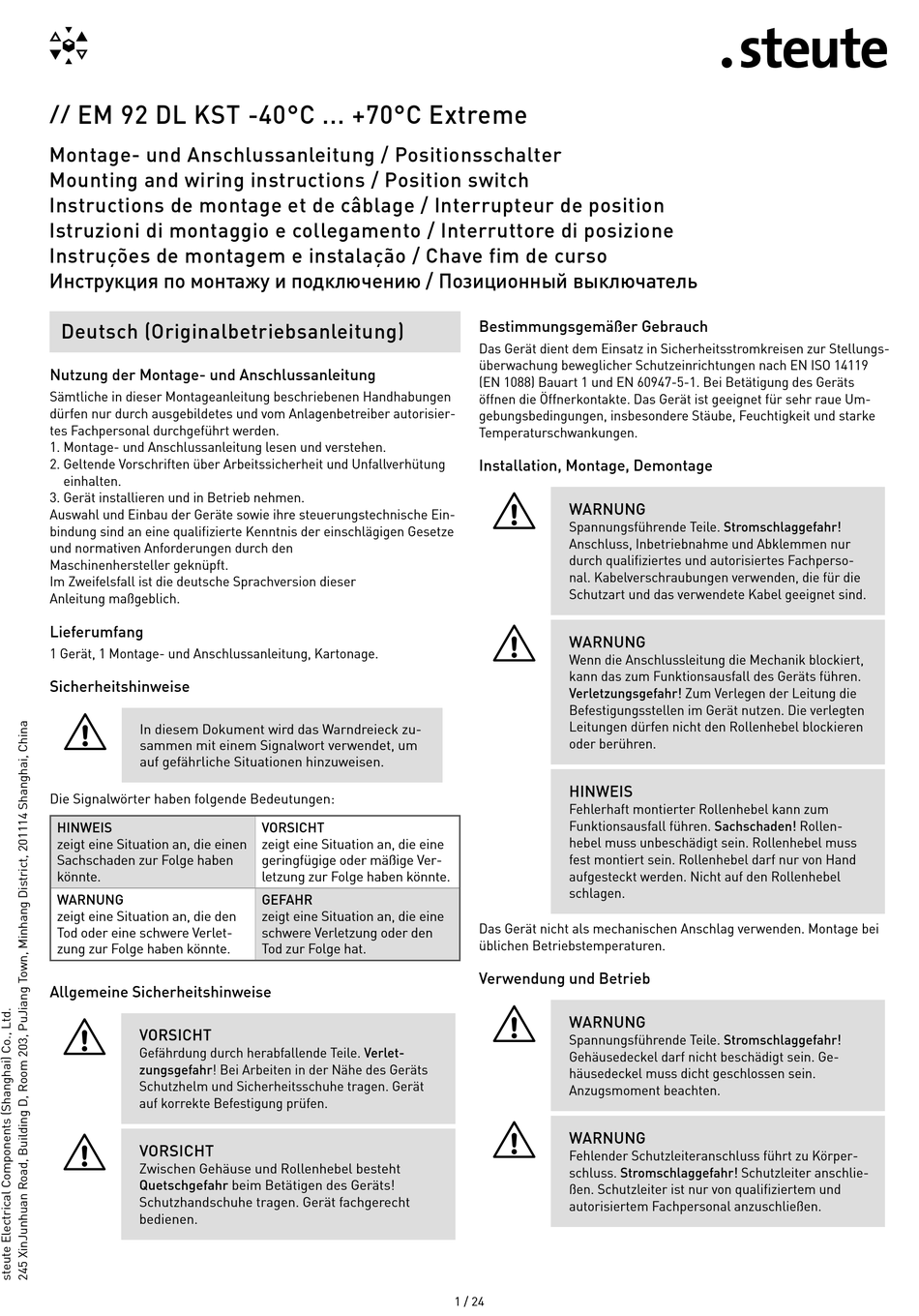

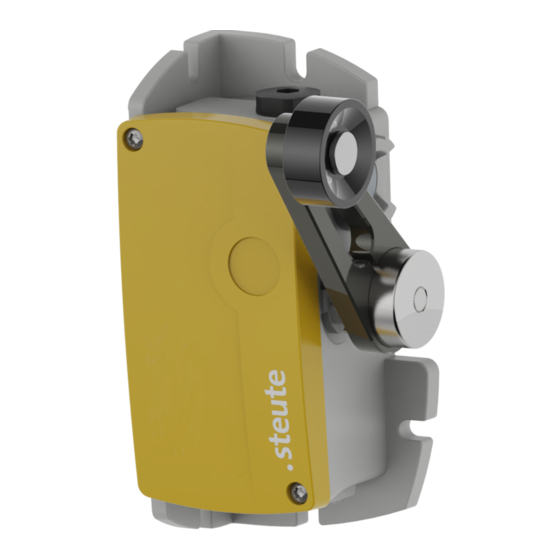

steute EM 92 DL KST -40C +70C Extreme Serie Montage- Und Anschlussanleitung

EM 92 DL KST -40°C ... +70°C Extreme
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Allgemeine Sicherheitshinweise
=
VORSICHT
Gefährdung durch herabfallende Teile. Verlet-
zungsgefahr! Bei Arbeiten in der Nähe des Geräts
Schutzhelm und Sicherheitsschuhe tragen. Gerät
auf korrekte Befestigung prüfen.
=
VORSICHT
Zwischen Gehäuse und Rollenhebel besteht
Quetschgefahr beim Betätigen des Geräts!
Schutzhandschuhe tragen. Gerät fachgerecht
bedienen.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Bestimmungsgemäßer Gebrauch
Das Gerät dient dem Einsatz in Sicherheitsstromkreisen zur Stellungs-
überwachung beweglicher Schutzeinrichtungen nach EN ISO 14119
(EN 1088) Bauart 1 und EN 60947-5-1. Bei Betätigung des Geräts
öffnen die Öffnerkontakte. Das Gerät ist geeignet für sehr raue Um-
gebungsbedingungen, insbesondere Stäube, Feuchtigkeit und starke
Temperaturschwankungen.
Installation, Montage, Demontage
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Anschluss, Inbetriebnahme und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Kabelverschraubungen verwenden, die für die
Schutzart und das verwendete Kabel geeignet sind.
=
WARNUNG
Wenn die Anschlussleitung die Mechanik blockiert,
kann das zum Funktionsausfall des Geräts führen.
Verletzungsgefahr! Zum Verlegen der Leitung die
Befestigungsstellen im Gerät nutzen. Die verlegten
Leitungen dürfen nicht den Rollenhebel blockieren
oder berühren.
HINWEIS
Fehlerhaft montierter Rollenhebel kann zum
Funktionsausfall führen. Sachschaden! Rollen-
hebel muss unbeschädigt sein. Rollenhebel muss
fest montiert sein. Rollenhebel darf nur von Hand
aufgesteckt werden. Nicht auf den Rollenhebel
schlagen.
Das Gerät nicht als mechanischen Anschlag verwenden. Montage bei
üblichen Betriebstemperaturen.
Verwendung und Betrieb
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Gehäusedeckel darf nicht beschädigt sein. Ge-
häusedeckel muss dicht geschlossen sein.
Anzugsmoment beachten.
=
WARNUNG
Fehlender Schutzleiteranschluss führt zu Körper-
schluss. Stromschlaggefahr! Schutzleiter anschlie-
ßen. Schutzleiter ist nur von qualifiziertem und
autorisiertem Fachpersonal anzuschließen.
