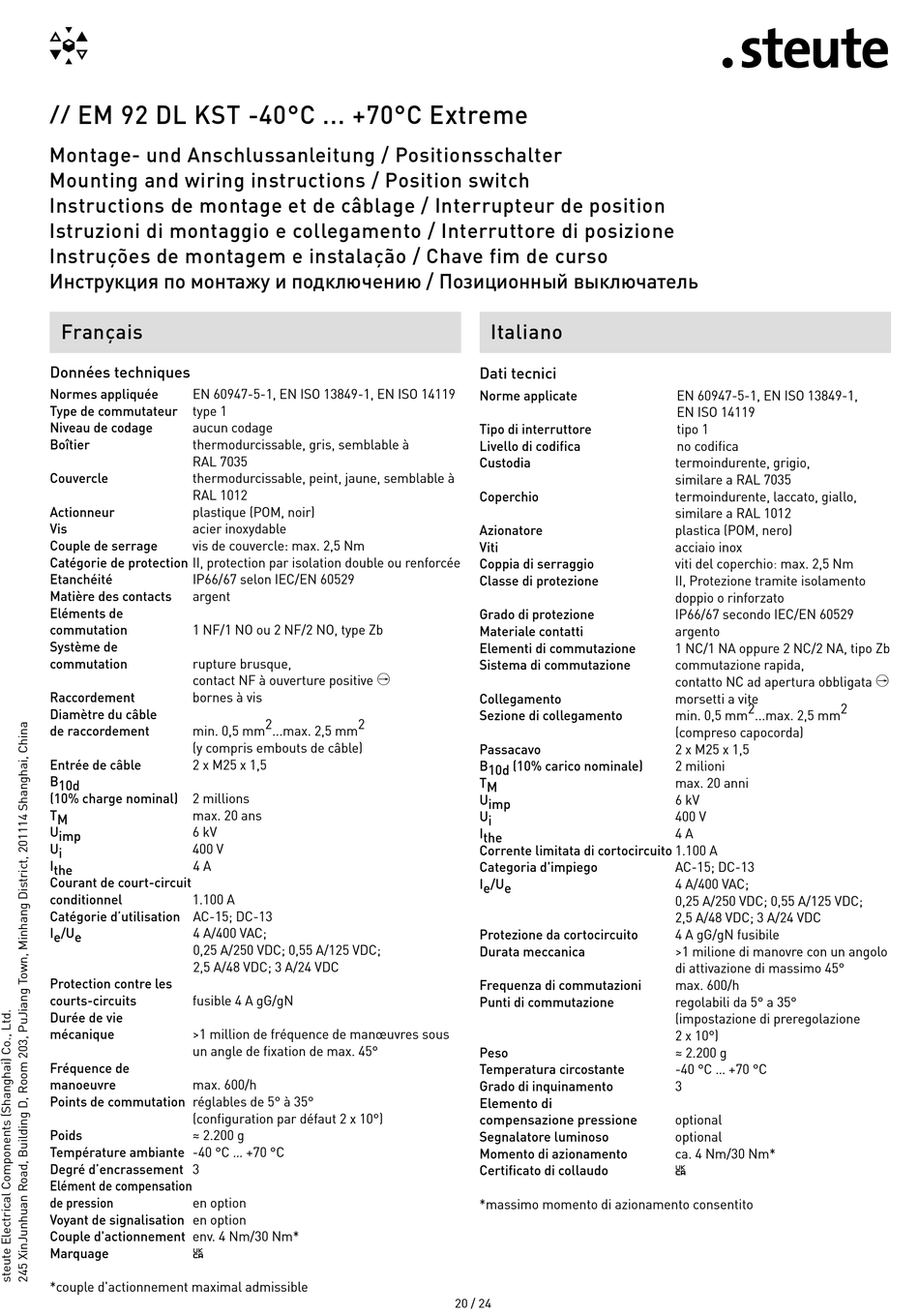

EM 92 DL KST -40°C ... +70°C Extreme
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Français
Données techniques
Normes appliquée
EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
Type de commutateur
type 1
Niveau de codage
aucun codage
Boîtier
thermodurcissable, gris, semblable à
RAL 7035
Couvercle
thermodurcissable, peint, jaune, semblable à
RAL 1012
Actionneur
plastique (POM, noir)
Vis
acier inoxydable
Couple de serrage
vis de couvercle: max. 2,5 Nm
Catégorie de protection II, protection par isolation double ou renforcée
Etanchéité
IP66/67 selon IEC/EN 60529
Matière des contacts
argent
Eléments de
commutation
1 NF/1 NO ou 2 NF/2 NO, type Zb
Système de
commutation
rupture brusque,
contact NF à ouverture positive
Raccordement
bornes à vis
Diamètre du câble
de raccordement
min. 0,5 mm
(y compris embouts de câble)
Entrée de câble
2 x M25 x 1,5
B 10d
(10% charge nominal)
2 millions
T M
max. 20 ans
U imp
6 kV
U i
400 V
I the
4 A
Courant de court-circuit
conditionnel
1.100 A
Catégorie d'utilisation AC-15; DC-13
I e /U e
4 A/400 VAC;
0,25 A/250 VDC; 0,55 A/125 VDC;
2,5 A/48 VDC; 3 A/24 VDC
Protection contre les
courts-circuits
fusible 4 A gG/gN
Durée de vie
mécanique
>1 million de fréquence de manœuvres sous
un angle de fixation de max. 45°
Fréquence de
manoeuvre
max. 600/h
Points de commutation réglables de 5° à 35°
(configuration par défaut 2 x 10°)
Poids
≈ 2.200 g
Température ambiante -40 °C ... +70 °C
Degré d'encrassement 3
Elément de compensation
de pression
en option
Voyant de signalisation en option
Couple d'actionnement env. 4 Nm/30 Nm*
Marquage
Ô
*couple d'actionnement maximal admissible
A
2
2
...max. 2,5 mm
Italiano
Dati tecnici
Norme applicate
Tipo di interruttore
Livello di codifica
Custodia
Coperchio
Azionatore
Viti
Coppia di serraggio
Classe di protezione
Grado di protezione
Materiale contatti
Elementi di commutazione
Sistema di commutazione
Collegamento
Sezione di collegamento
Passacavo
B 10d (10% carico nominale)
T M
U imp
U i
I the
Corrente limitata di cortocircuito 1.100 A
Categoria d'impiego
I e /U e
Protezione da cortocircuito
Durata meccanica
Frequenza di commutazioni
Punti di commutazione
Peso
Temperatura circostante
Grado di inquinamento
Elemento di
compensazione pressione
Segnalatore luminoso
Momento di azionamento
Certificato di collaudo
*massimo momento di azionamento consentito
20 / 24
EN 60947-5-1, EN ISO 13849-1,
EN ISO 14119
tipo 1
no codifica
termoindurente, grigio,
similare a RAL 7035
termoindurente, laccato, giallo,
similare a RAL 1012
plastica (POM, nero)
acciaio inox
viti del
coperchio:
max. 2,5 Nm
II, Protezione tramite isolamento
doppio o rinforzato
IP66/67 secondo IEC/EN 60529
argento
1 NC/1 NA oppure 2 NC/2 NA, tipo Zb
commutazione rapida,
contatto NC ad apertura obbligata
morsetti a vite
2
2
min. 0,5 mm
...max. 2,5 mm
(compreso capocorda)
2 x M25 x 1,5
2 milioni
max. 20 anni
6 kV
400 V
4 A
AC-15; DC-13
4 A/400 VAC;
0,25 A/250 VDC; 0,55 A/125 VDC;
2,5 A/48 VDC; 3 A/24 VDC
4 A gG/gN fusibile
>1 milione di manovre con un angolo
di attivazione di massimo 45°
max. 600/h
regolabili da 5° a 35°
(impostazione di preregolazione
2 x 10°)
≈ 2.200 g
-40 °C ... +70 °C
3
optional
optional
ca. 4 Nm/30 Nm*
Ô
A
