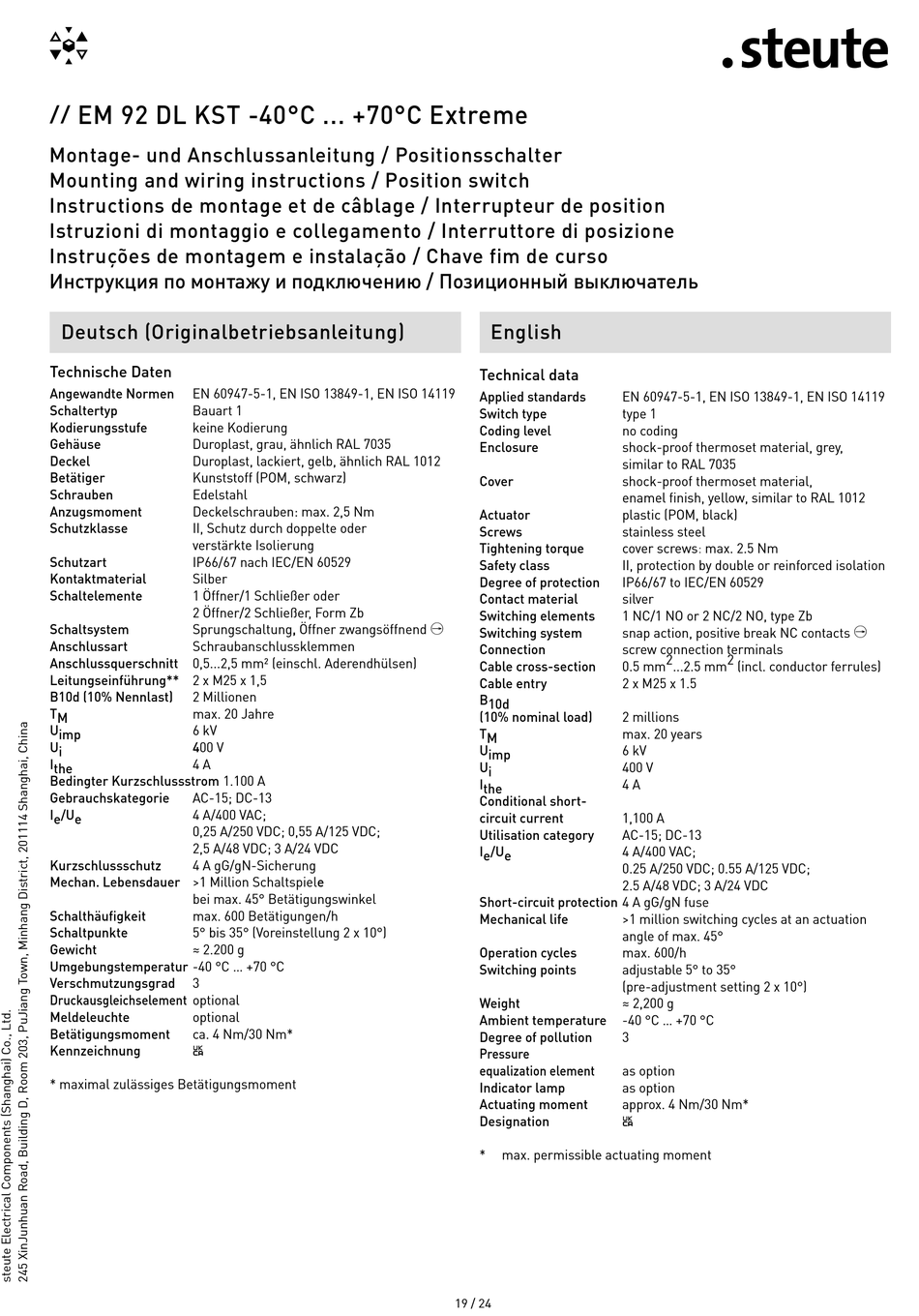

EM 92 DL KST -40°C ... +70°C Extreme
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Deutsch (Originalbetriebsanleitung)
Technische Daten
Angewandte Normen
EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
Schaltertyp
Bauart 1
Kodierungsstufe
keine Kodierung
Gehäuse
Duroplast, grau, ähnlich RAL 7035
Deckel
Duroplast, lackiert, gelb, ähnlich RAL 1012
Betätiger
Kunststoff (POM, schwarz)
Schrauben
Edelstahl
Anzugsmoment
Deckelschrauben: max. 2,5 Nm
Schutzklasse
II, Schutz durch doppelte oder
verstärkte Isolierung
Schutzart
IP66/67 nach IEC/EN 60529
Kontaktmaterial
Silber
Schaltelemente
1 Öffner/1 Schließer oder
2 Öffner/2 Schließer, Form Zb
Schaltsystem
Sprungschaltung, Öffner zwangsöffnend
Anschlussart
Schraubanschlussklemmen
Anschlussquerschnitt 0,5...2,5 mm² (einschl. Aderendhülsen)
Leitungseinführung** 2 x M25 x 1,5
B10d (10% Nennlast)
2 Millionen
T M
max. 20 Jahre
U imp
6 kV
U i
400 V
I the
4 A
Bedingter Kurzschlussstrom 1.100 A
Gebrauchskategorie
AC-15; DC-13
I e /U e
4 A/400 VAC;
0,25 A/250 VDC; 0,55 A/125 VDC;
2,5 A/48 VDC; 3 A/24 VDC
Kurzschlussschutz
4 A gG/gN-Sicherung
Mechan. Lebensdauer >1 Million Schaltspiele
bei max. 45° Betätigungswinkel
Schalthäufigkeit
max. 600 Betätigungen/h
Schaltpunkte
5° bis 35° (Voreinstellung 2 x 10°)
Gewicht
≈ 2.200 g
Umgebungstemperatur -40 °C ... +70 °C
Verschmutzungsgrad
3
Druckausgleichselement optional
Meldeleuchte
optional
Betätigungsmoment
ca. 4 Nm/30 Nm*
Kennzeichnung
Ô
* maximal zulässiges Betätigungsmoment
English
Technical data
Applied standards
Switch type
Coding level
Enclosure
Cover
Actuator
Screws
Tightening torque
Safety class
Degree of protection
Contact material
Switching elements
A
Switching system
Connection
Cable cross-section
Cable entry
B 10d
(10% nominal load)
T M
U imp
U i
I the
Conditional short-
circuit current
Utilisation category
I e /U e
Short-circuit protection 4 A gG/gN fuse
Mechanical life
Operation cycles
Switching points
Weight
Ambient temperature
Degree of pollution
Pressure
equalization element
Indicator lamp
Actuating moment
Designation
*
max. permissible actuating moment
19 / 24
EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
type 1
no coding
shock-proof thermoset material, grey,
similar to RAL 7035
shock-proof thermoset material,
enamel finish, yellow, similar to RAL 1012
plastic (POM, black)
stainless steel
cover
screws:
max. 2.5 Nm
II, protection by double or reinforced isolation
IP66/67 to IEC/EN 60529
silver
1 NC/1 NO or 2 NC/2 NO, type Zb
snap action, positive break NC contacts
screw connection terminals
0.5 mm 2 ...2.5 mm 2 (incl. conductor ferrules)
2 x M25 x 1.5
2 millions
max. 20 years
6 kV
400 V
4 A
1,100 A
AC-15; DC-13
4 A/400 VAC;
0.25 A/250 VDC; 0.55 A/125 VDC;
2.5 A/48 VDC; 3 A/24 VDC
>1 million switching cycles at an actuation
angle of max. 45°
max. 600/h
adjustable 5° to 35°
(pre-adjustment setting 2 x 10°)
≈ 2,200 g
-40 °C ... +70 °C
3
as option
as option
approx. 4 Nm/30 Nm*
Ô
