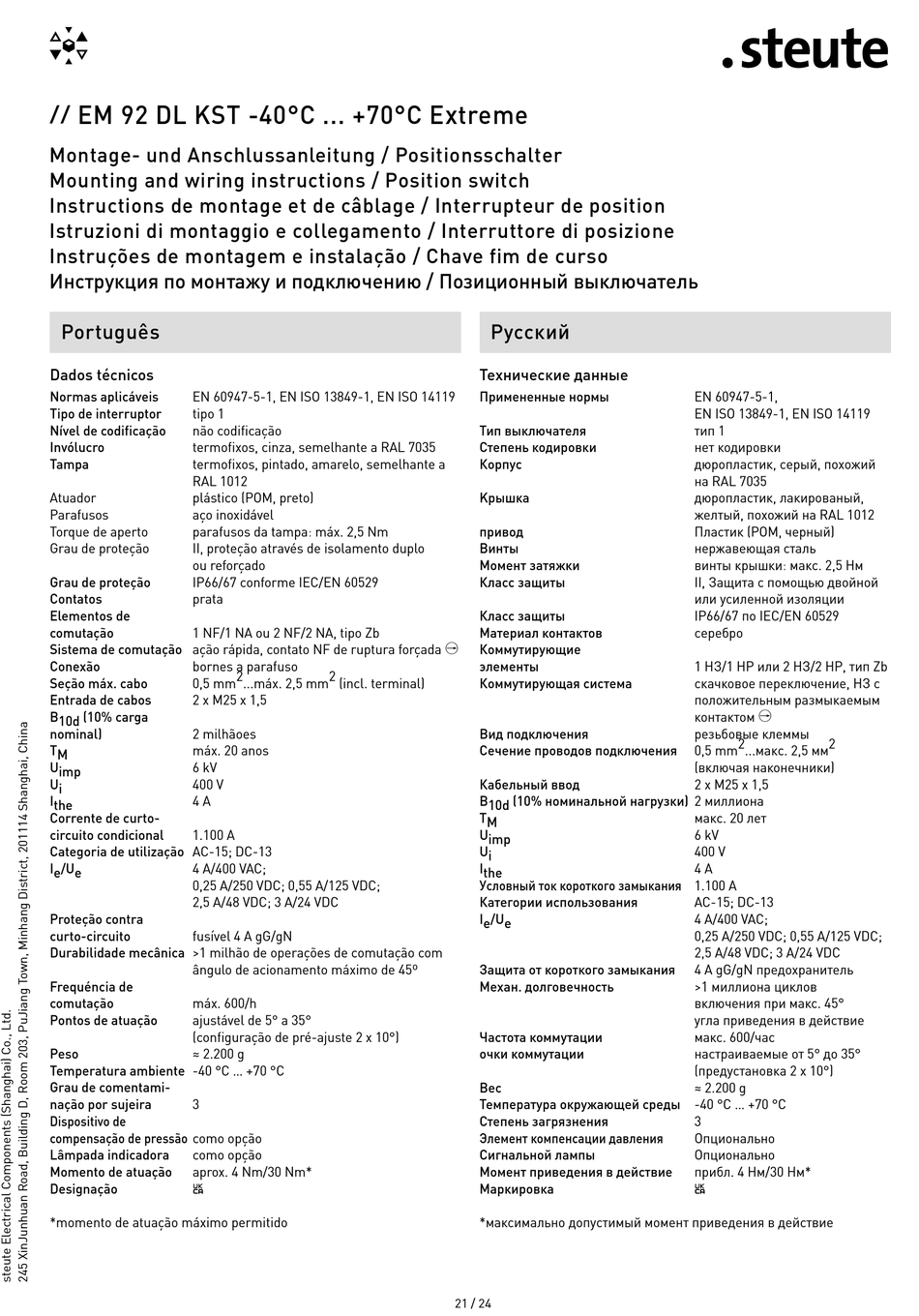

EM 92 DL KST -40°C ... +70°C Extreme
//
Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
Português
Dados técnicos
Normas aplicáveis
EN 60947-5-1, EN ISO 13849-1, EN ISO 14119
Tipo de interruptor
tipo 1
Nível de codificação
não codificação
Invólucro
termofixos, cinza, semelhante a RAL 7035
Tampa
termofixos, pintado, amarelo, semelhante a
RAL 1012
Atuador
plástico (POM, preto)
Parafusos
aço inoxidável
Torque de aperto
parafusos da
Grau de proteção
II, proteção através de isolamento duplo
ou reforçado
Grau de proteção
IP66/67 conforme IEC/EN 60529
Contatos
prata
Elementos de
comutação
1 NF/1 NA ou 2 NF/2 NA, tipo Zb
Sistema de comutação ação rápida, contato NF de ruptura forçada
Conexão
bornes a parafuso
0,5 mm 2 ...máx. 2,5 mm 2 (incl. terminal)
Seção máx. cabo
Entrada de cabos
2 x M25 x 1,5
B 10d (10% carga
nominal)
2 milhãoes
T M
máx. 20 anos
U imp
6 kV
U i
400 V
I the
4 A
Corrente de curto-
circuito condicional
1.100 A
Categoria de utilização AC-15; DC-13
I e /U e
4 A/400 VAC;
0,25 A/250 VDC; 0,55 A/125 VDC;
2,5 A/48 VDC; 3 A/24 VDC
Proteção contra
curto-circuito
fusível 4 A gG/gN
Durabilidade mecânica >1 milhão de operações de comutação com
ângulo de acionamento máximo de 45º
Frequéncia de
comutação
máx. 600/h
Pontos de atuação
ajustável de 5° a 35°
(configuração de pré-ajuste 2 x 10°)
Peso
≈ 2.200 g
Temperatura ambiente -40 °C ... +70 °C
Grau de comentami-
nação por sujeira
3
Dispositivo de
compensação de pressão como opção
Lâmpada indicadora
como opção
Momento de atuação
aprox. 4 Nm/30 Nm*
Designação
Ô
*momento de atuação máximo permitido
tampa:
máx. 2,5 Nm
Русский
Технические данные
Примененные нормы
Тип выключателя
Степень кодировки
Корпус
Kрышка
привод
Винты
Момент затяжки
Класс защиты
Класс защиты
Материал контактов
Коммутирующие
A
элементы
Коммутирующая система
Вид подключения
Сечение проводов подключения
Кабельный ввод
B 10d (10% номинальной нагрузки) 2 миллиона
T M
U imp
U i
I the
Уcловный ток короткого замыкания 1.100 A
Категории использования
I e /U e
Защита от короткого замыкания
Механ. долговечность
Частота коммутации
очки коммутации
Вес
Температура окружающей среды -40 °C ... +70 °C
Степень загрязнения
Элемент компенсации давления
Сигнальной лампы
Момент приведения в действие
Mаркировка
*максимально допустимый момент приведения в действие
21 / 24
EN 60947-5-1,
EN ISO 13849-1, EN ISO 14119
тип 1
нет кодировки
дюропластик, серый, похожий
на RAL 7035
дюропластик, лакированый,
желтый, похожий на RAL 1012
Пластик (POM, черный)
нержавеющая сталь
винты
крышки:
мaкc. 2,5 Нм
II, Защита с помощью двойной
или усиленной изоляции
IP66/67 по IEC/EN 60529
серебро
1 НЗ/1 HP или 2 НЗ/2 HP, тип Zb
скачковое переключение, НЗ с
положительным размыкаемым
контактом
A
резьбовые клеммы
0,5 mm 2 ...мaкc. 2,5 мм 2
(включая наконечники)
2 x M25 x 1,5
мaкc. 20 лeт
6 kV
400 V
4 A
AC-15; DC-13
4 A/400 VAC;
0,25 A/250 VDC; 0,55 A/125 VDC;
2,5 A/48 VDC; 3 A/24 VDC
4 A gG/gN предохранитель
>1 миллиона циклов
включения при макс. 45°
угла приведения в действие
макс. 600/час
настраиваемые от 5° до 35°
(предустановка 2 x 10°)
≈ 2.200 g
3
Опционально
Опционально
прибл. 4 Нм/30 Нм*
Ô
