Produktbeschreibung

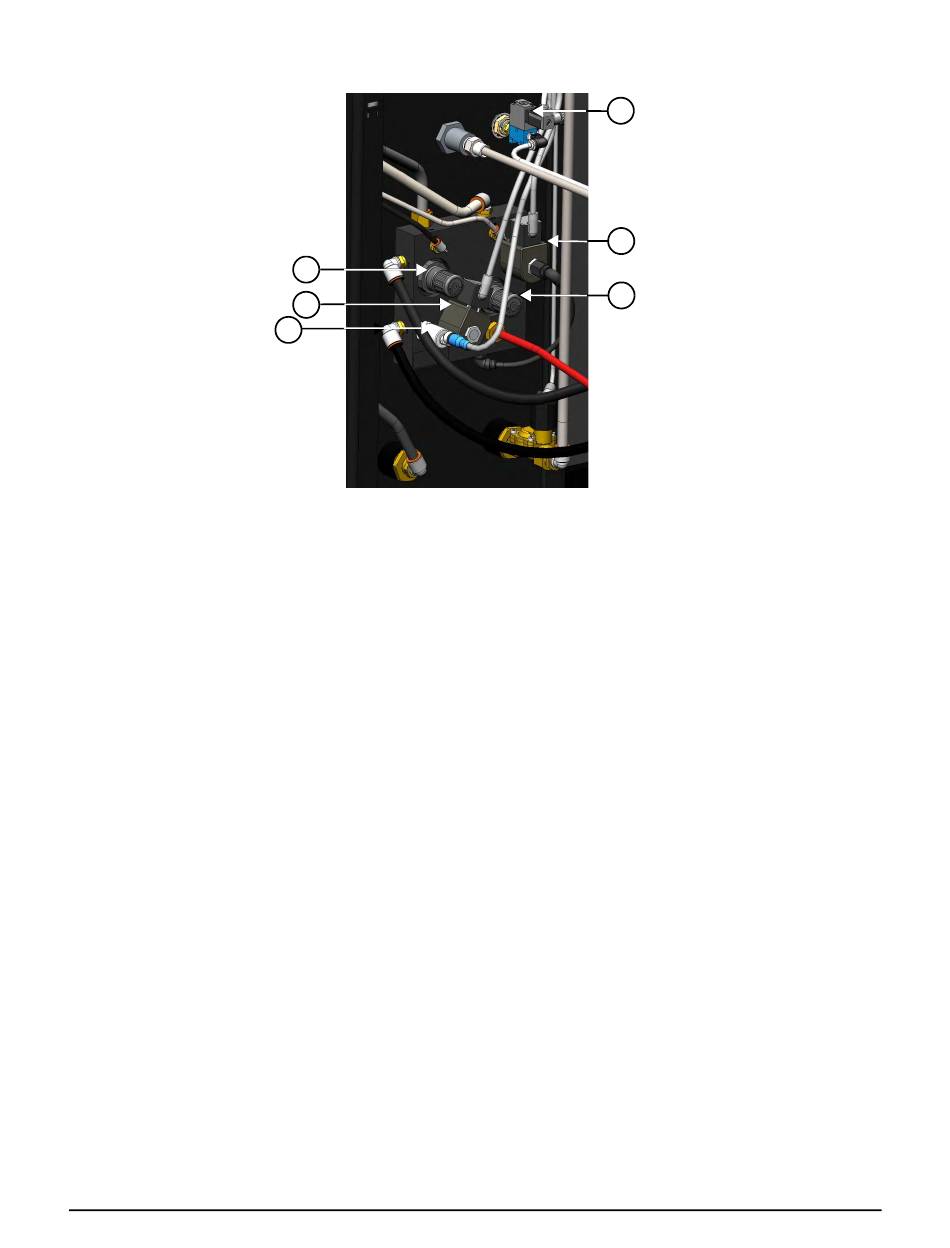

Wasserverteiler
1 Druckregler der Druckverstärkerpumpe
Mit diesem Knopf kann der Benutzer den
Druck der Druckverstärkerpumpe einstellen.
2 Versorgungs-Schneidwasser-Magnetventil
Das Magnetventil steuert das in die Anlage
strömende Schneidwasser.
3 Niederdruck-Messwertumformer
Der Messwertumformer überwacht den
Wasserdruck im Verteiler.
44
1
2
3
811390DE Betriebsanleitung
4
5
6
4 Druckentlastungs-Magnetventil
Dieses Magnetventil dient zum Öffnen und
Schließen des Druckentlastungsventils.
5 Ablassventil für Niederdruckwasser
Das Ventil wird geschlossen, um den
Wasserdruck während des Schneidens
aufrechtzuerhalten. Es wird geöffnet, um Druck
abzulassen, wenn die Pumpe sich abschaltet.
6 Sicherheitsventil für Niederdruckwasser
Das Überdruckventil verhindert zu hohen
Wasserdruck in der Anlage. Wenn sich das
Ventil öffnet, wird Wasser abgelassen.
