1
Produktbeschreibung

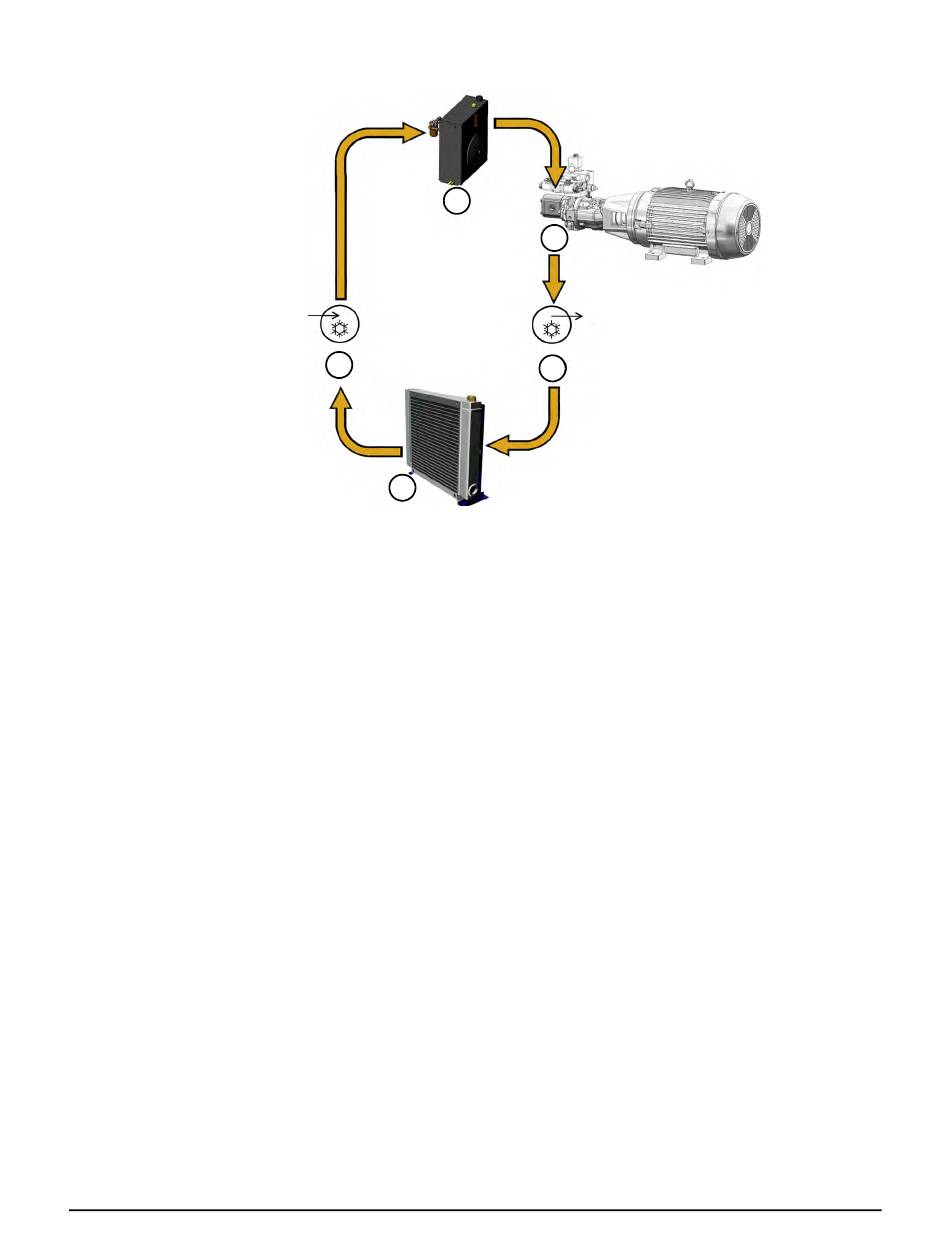

Kühlkreislauf für ein luftgekühltes System (externer Wärmetauscher)
1 Hydrauliköltank
Hydrauliköl fließt vom Tank zur
Getriebepumpe.
2 Getriebepumpe
Von der Getriebepumpe fließt Hydrauliköl zum
Wärmetauscher.
Wenn der Primärmotor in Betrieb ist, fließt Kühlwasser durch den Wärmetauscher. Dort wird durch
den Lüfter Umgebungsluft durch den Wärmetauscher geführt.
34
1
5
4
3 Versorgungs-Anschlussfeld: K
4 Externer Wärmetauscher
5 Versorgungs-Anschlussfeld: K
811390DE Betriebsanleitung
2
3
Ein Lüfter kühlt das Hydrauliköl.
Das Hydrauliköl fließt vom Wärmetauscher
zum Hydraulikfilter und dann zum Tank.
DynaMAX 550P/560P/575P Wasserstrahlpumpe
ÜHLUNG AUS
ÜHLUNG EIN
