Ausbau der Hochdruckzylinder-Baugruppe und der Absperrventil-Baugruppen
Ersetzen Sie die Absperrventile alle 2.000 Stunden.
Wechseln Sie die Hochdruckzylinder-Baugruppen in folgenden Fällen aus:
• alle 3.000 Stunden
• wenn der Zylinder schartig oder rissig ist

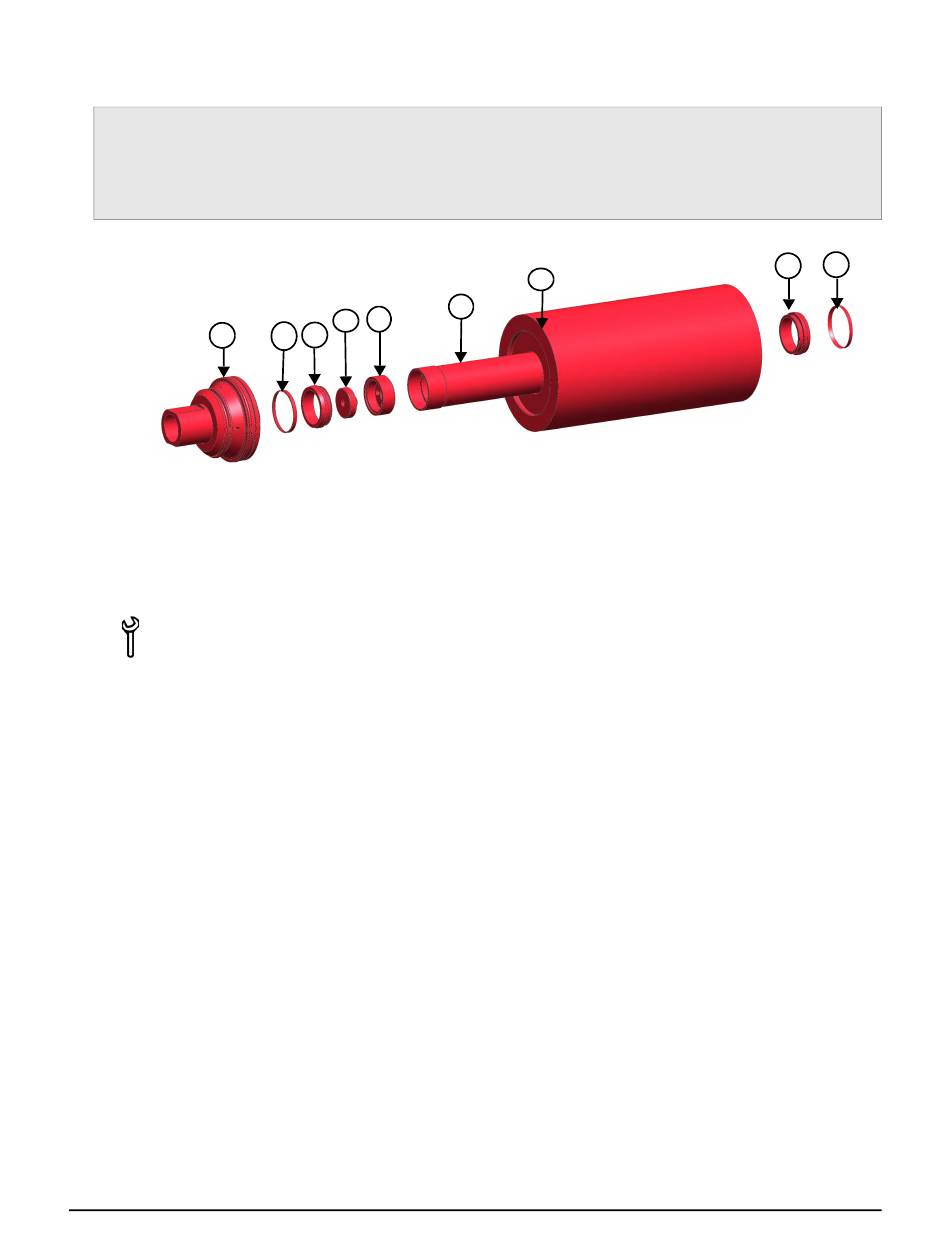

1
1 Absperrventil-Baugruppe
2 Hochdruckband
3 Hochdruckwasserdichtung
4 Niederdruck-Ventilkegel
Teile, Werkzeuge und Materialien
Saubere Tücher
Isopropylalkohol
Werkzeuge zur Dichtungsinstallation
Gummihammer
1. Bauen Sie die Hochdruckzylinder-Baugruppe und das Absperrventil aus dem Tauchkolben aus.
2. Lösen Sie das Absperrventil heraus, indem Sie den Zylinder rollen und mit einem
Gummihammer auf das Absperrventil klopfen. Klopfen Sie dabei in einem Winkel, der vom
Zylinder weg weist.
3. Kippen Sie den Zylinder, so dass der Niederdruck-Ventilkegel herauskommt.
4. Stellen Sie den Zylinder auf den Dichtungszentrierring.
5. Setzen Sie das stufige Ende des Eindrückwerkzeugs gegen die Dichtung und klopfen Sie mit
einem Gummihammer auf das Ende des Eindrückwerkzeugs, um die untere Dichtung und das
Band aus dem Hochdruckzylinder herauszudrücken.
6. Drehen Sie den Zylinder um und stellen Sie ihn auf den Zentrierring.
7. Achten Sie darauf, dass das Abstandhalterrohr nicht herausrutscht, wenn Sie den Zylinder
umdrehen.
DynaMAX 550P/560P/575P Wasserstrahlpumpe
6
5
4
2 3
Betriebsanleitung
Vorbeugende Wartung
7
5 Niederdruck-Ventilkegelkorb
6 Abstandhalterrohr
7 Hochdruckzylinder
