Hypertherm DynaMAX 550P Betriebsanleitung Seite 112

4
Vorbeugende Wartung
Einbau der Hochdruckbänder, der Hochdruckwasserdichtungen, der Hochdruckzylinder und der
Absperrventile
Reparieren Sie die Hochdruckzylinder und die Absperrventile alle 500 Stunden.
Reparieren Sie die Hochdruckbänder und die Hochdruckwasserdichtungen alle 500 Stunden.
Ersetzen Sie die Absperrventile alle 2.000 Stunden.
Ersetzen Sie die Hochdruckzylinder in folgenden Fällen:
• alle 3.000 Stunden
• wenn der Zylinder schartig oder rissig ist
Bauen Sie beim Austausch des Hochdruckzylinders auch ein neues Tauchkolbenlager ein.

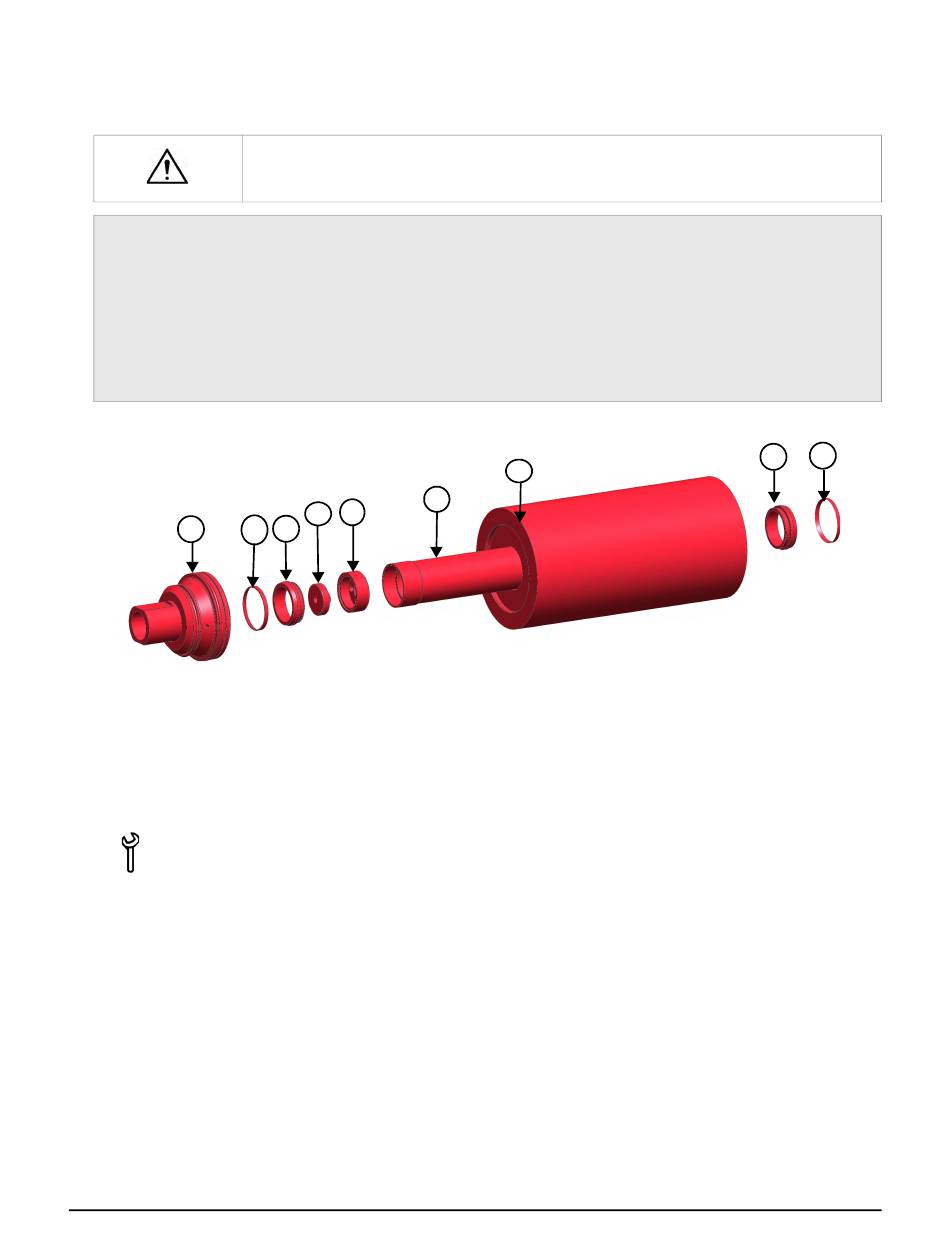

1 2
1 Absperrventil-Baugruppe
2 Hochdruckband
3 Hochdruckwasserdichtung
4 Niederdruck-Ventilkegel
Teile, Werkzeuge und Materialien
DynaMAX-Premium-Reparaturset für
Hochdruckwasserdichtung
DynaMAX-Ventilkegel-Reparaturset
Absperrventil-Baugruppe
Niederdruck-Ventilkegelkorb
Abstandhalterrohr
1. Stellen Sie das Abstandhalterwerkzeug zur Dichtungsinstallation auf eine saubere,
trockene Fläche.
112
Geben Sie kein Fett oder Schmiermittel auf die Oberfläche des Absperrventils oder
in die Zylinderbohrung. Diese Komponenten sind für trockenen Kontakt konstruiert.
6
5
4
3
811390DE
7
5 Niederdruck-Ventilkegelkorb
6 Abstandhalterrohr
7 Hochdruckzylinder
Hochdruckzylinder
Hochdruck-Gleitmittel wie Blue Goop oder
PURE Goop
Dichtungs-Installationswerkzeuge
(siehe 1-12084 DynaMAX
Standard-Werkzeugset für DynaMAX 5er-Serie)
Gummihammer
Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe
2
3
