Kühlkreislauf
Bei der Kompression von Hydrauliköl entsteht große Hitze, die die Geräte beschädigen und die
Lebensdauer das Öls verringern kann. Wenn das Öl zu warm ist, ist es dünnflüssig. Dadurch
werden die Abnutzung der Teile beschleunigt, die Bildung von Ölrückständen erhöht, die Ölqualität
verschlechtert und seine Schmier- und Schutzeigenschaften verringert. Ein Anstieg der Temperatur
kann ein Anzeichen für ein Problem im Kühlsystem sein.
Der Kühlkreislauf hält das Hydrauliköl auf seiner optimalen Temperatur.

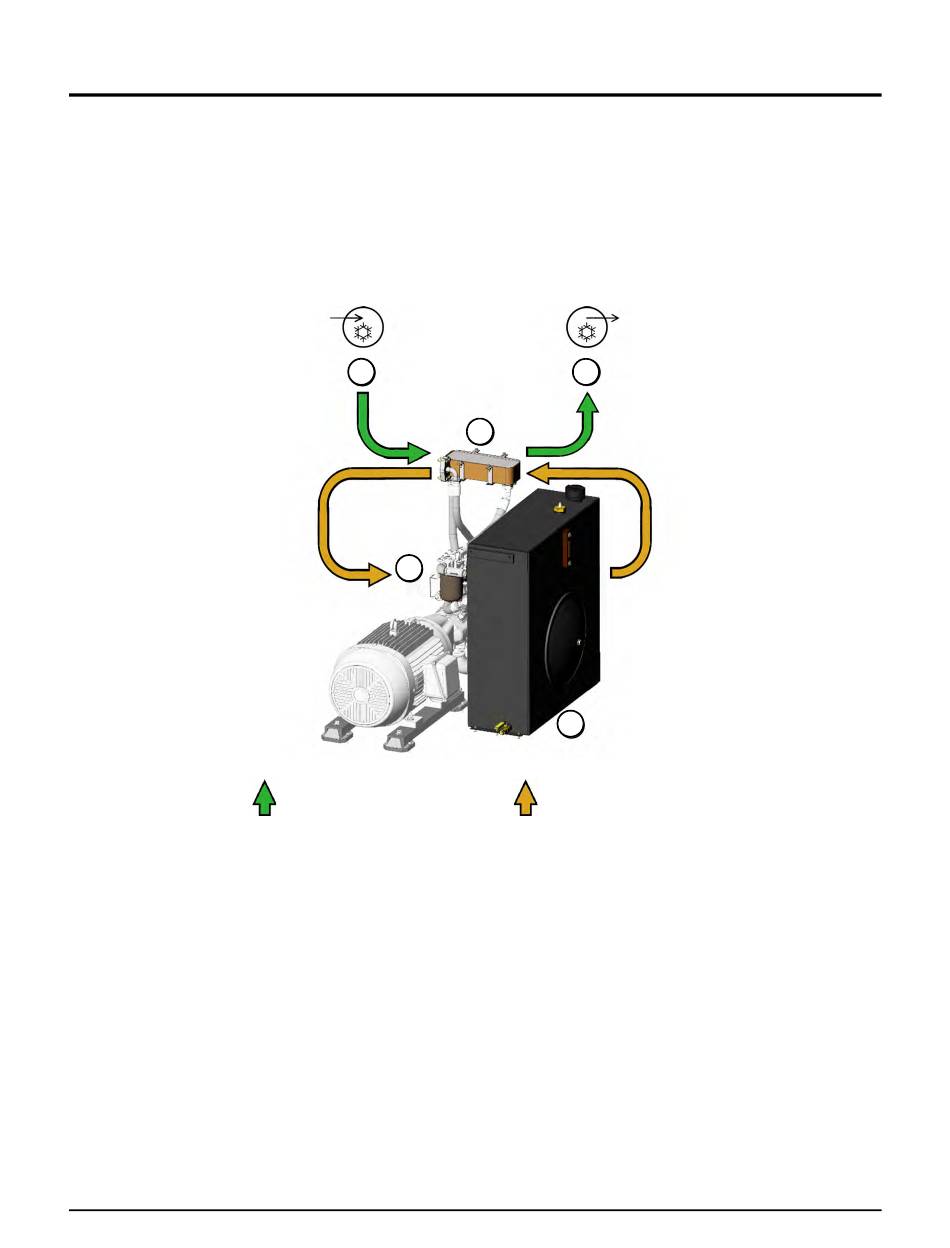

Kühlkreislauf für ein wassergekühltes System (interner Wärmetauscher)
1 Versorgungs-Anschlussfeld: K
Das Niederdruck-Leitungswasser oder
Wasser von einem Kühler strömt zum
Wärmetauscher.
2 Interner Wärmetauscher
3 Versorgungs-Anschlussfeld: K
Das Wasser vom Wärmetauscher fließt zu
einem Kühler oder in einen Abfluss.
Wenn der Primärmotor in Betrieb ist, fließt Kühlwasser durch den Wärmetauscher und überträgt
Wärme aus dem Hydrauliköl ins Kühlwasser.
DynaMAX 550P/560P/575P Wasserstrahlpumpe
1
5
Niederdruckwasser
ÜHLUNG EIN
ÜHLUNG AUS
Betriebsanleitung
3
2
4
Hydrauliköl
4 Hydrauliköltank
Das Hydrauliköl fließt vom Tank zur
Getriebepumpe (nicht abgebildet). Von der
Getriebepumpe fließt das Hydrauliköl zum
Wärmetauscher.
5 Hydraulikfilter
Die Getriebepumpe befördert Hydrauliköl
vom Wärmetauscher zum Filter und dann
zum Tank.
