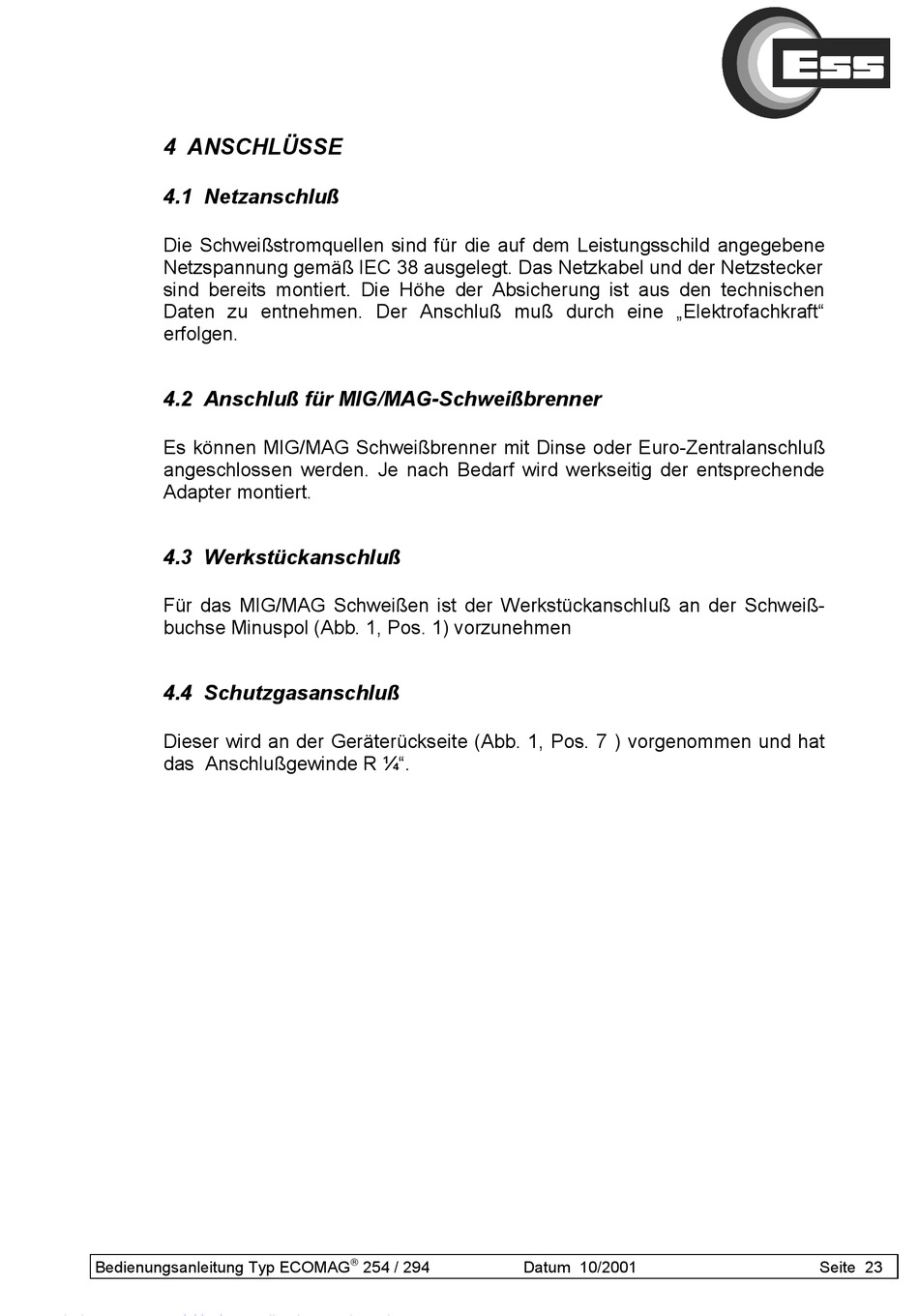

4 ANSCHLÜSSE
4.1 Netzanschluß
Die Schweißstromquellen sind für die auf dem Leistungsschild angegebene
Netzspannung gemäß IEC 38 ausgelegt. Das Netzkabel und der Netzstecker
sind bereits montiert. Die Höhe der Absicherung ist aus den technischen
Daten zu entnehmen. Der Anschluß muß durch eine „Elektrofachkraft"
erfolgen.
4.2 Anschluß für MIG/MAG-Schweißbrenner
Es können MIG/MAG Schweißbrenner mit Dinse oder Euro-Zentralanschluß
angeschlossen werden. Je nach Bedarf wird werkseitig der entsprechende
Adapter montiert.
4.3 Werkstückanschluß
Für das MIG/MAG Schweißen ist der Werkstückanschluß an der Schweiß-
buchse Minuspol (Abb. 1, Pos. 1) vorzunehmen
4.4 Schutzgasanschluß
Dieser wird an der Geräterückseite (Abb. 1, Pos. 7 ) vorgenommen und hat
das Anschlußgewinde R ¼".
â
Bedienungsanleitung Typ ECOMAG 254 / 294 Datum 10/2001 Seite 23
