3 TECHNISCHE BESCHREIBUNG

3.1 Schweißstromquelle ECOMAG
3.1.1 Vorderansicht / Rückansicht

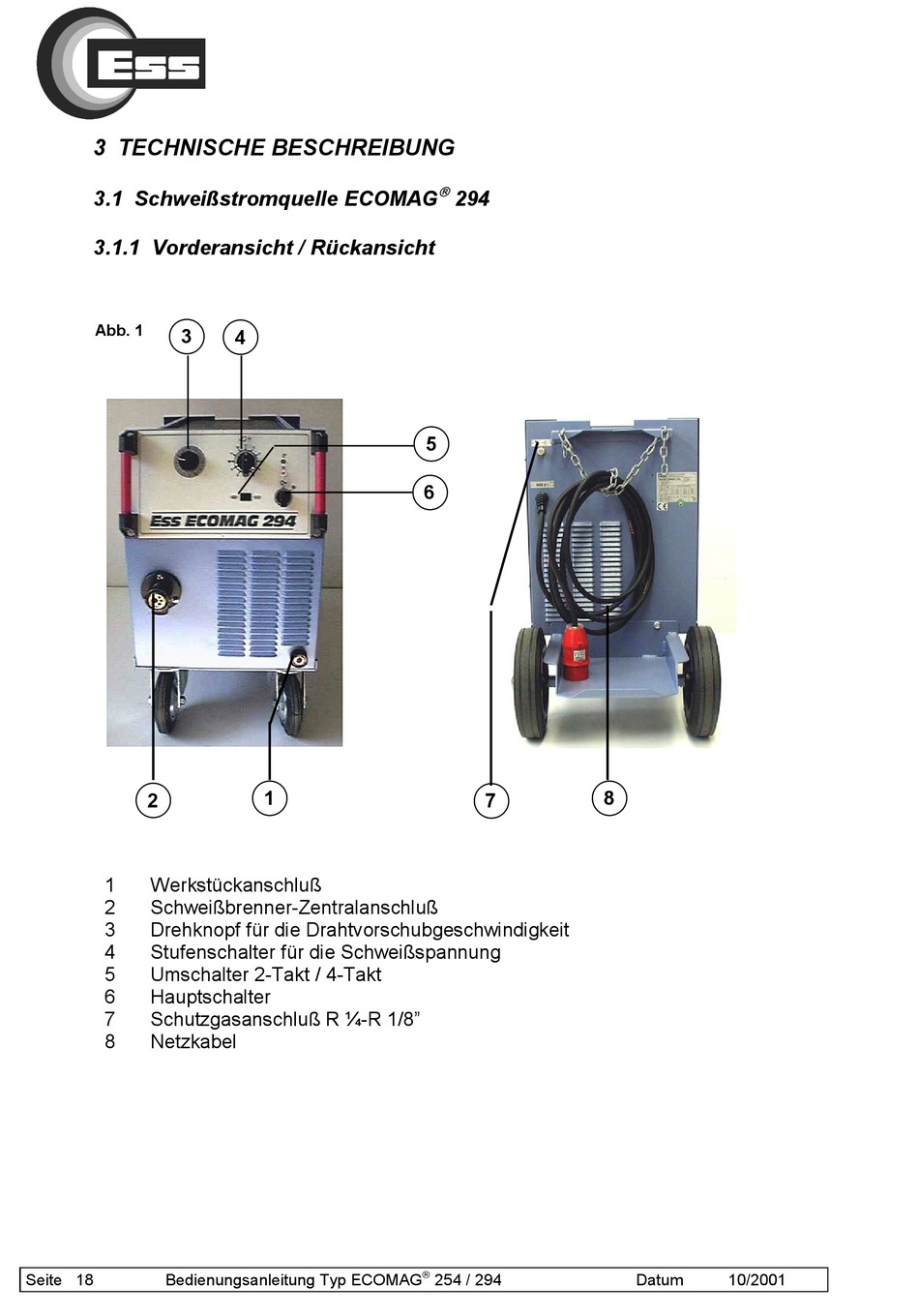

Abb. 1
3
2
1 Werkstückanschluß
2 Schweißbrenner-Zentralanschluß
3 Drehknopf für die Drahtvorschubgeschwindigkeit
4 Stufenschalter für die Schweißspannung
5 Umschalter 2-Takt / 4-Takt
6 Hauptschalter
7 Schutzgasanschluß R ¼-R 1/8"
8 Netzkabel
Seite 18 Bedienungsanleitung Typ ECOMAG
4
1
â
294
5
6
7
â
254 / 294
8
Datum 10/2001
