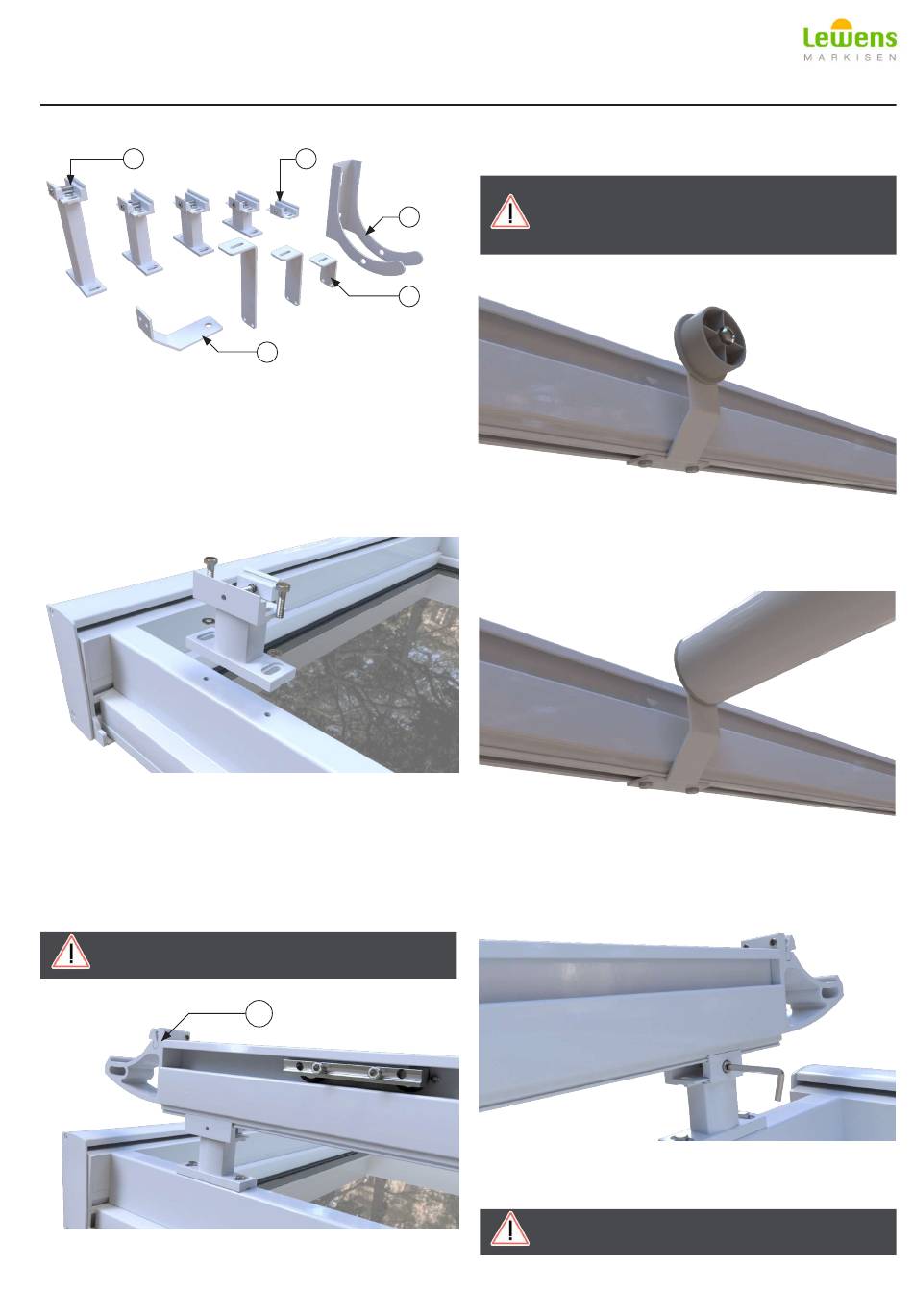

Abb. 3.
4
Pos. 1 Schienenhalter
Pos. 2 Seitenbefestigung (Wand)
Pos. 3 Seitenbefestigung
Pos. 4 Montagefüße inkl. Schienenhalter
Pos. 5 Wandhalter Gehäuse

3.3. Montage der Schienen

Abb. 4.
Positionen der Schienenhalter/Montagefüße usw. auf
Montageuntergrund festlegen, anzeichnen und befesti-
gen.
Entsprechende Maße entnehmen Sie Abb. 1.
Richten Sie alle Montagefüße beider Führungsschienen
昀氀uchtend aus!
Achtung! Beachten Sie den nötigen Montage-
abstand von 5cm zur Wand (siehe Abb.1)
Abb. 5.
Legen Sie die Führungsschienen nun auf die zuvor mon-
tierten Montagefüße / Schienenhalter auf.
1
5
3
2
1
Beachten Sie beim Aufsetzen die Gehäuseseite (1).
Achtung! Ab bestimmten Breiten oder Ausfäl-
len ist die Montage einer Tuchstütze erforder-
lich!
Abb. 6.
Hierzu muss der Halter der Stütze vor dem Befestigen
der Führungsschiene im mittleren Bereich zur Innenseite
zeigend angebracht werden.
Abb. 7.
Schneiden Sie die Tuchstützwelle nach dem Festlegen
der Position/Abstand der Führungsschiene zu und mon-
tieren Sie die Welle.
Abb. 8.
Setzen Sie die Führungsschienen auf und ziehen die
Innensechskantschraube am Halter fest.
ACHTUNG! Die Laufwagen be昀椀nden sich immer
auf der LINKEN Seite der Führungsschienen.
5
