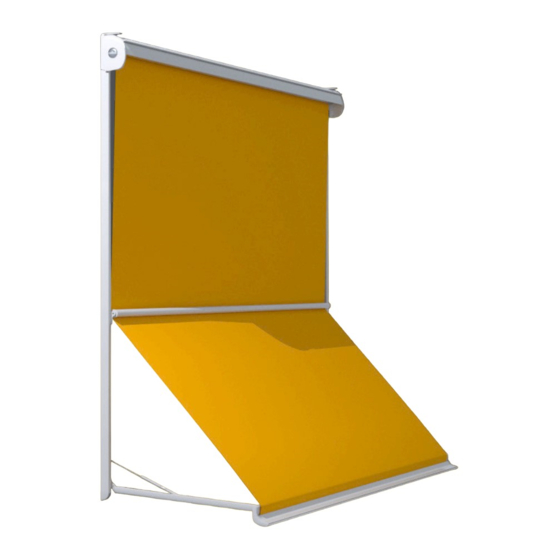

Lewens Micro 300 Montageanleitung
Vorschau ausblenden Andere Handbücher für Micro 300:

Werbung

Montageanleitung
Micro
300
1
Art.-Nr.: 1000290

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lewens Micro 300

  • Seite 1 Montageanleitung Micro Art.-Nr.: 1000290...
  • Seite 2: Inhaltsverzeichnis

    Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Markise an den neuen Besit- zer weitergereicht werden. Inhalt Allgemeines ............................... 3 1.1.
  • Seite 3: Allgemeines

    Anforderungen und Regeln der Technik. Um eine reibungslose Funktion der Markise Änderungen an der Konstruktion sind nur mit Zustim- sicherzustellen ist es unbedingt erforderlich mung der Lewens Sonnenschutz Systeme GmbH & Co. die horizontalen und diagonalen Maße genau KG erlaubt. einzuhalten.
  • Seite 4: Anzeichnen Und Befestigen Der Konsolen

    3.2. Anzeichnen und Befestigen der Konsolen Vor Beginn der Montage ist zu prüfen, ob die bei der Bestellung gemachten Angaben über den Untergrund Abb. 1. der Befestigung mit dem tatsächlich vorgefundenen Befestigungsuntergrund übereinstimmen. Sollten hier- bei Abweichungen festgestellt werden, welche eine sichere Befestigung beeinträchtigen, so darf die Mon- tage nicht durchgeführt werden.
  • Seite 5: Kabeldurchführung Für Elektrische Zulei-Abb. 6. Tung Bohren

    3.3. Kabeldurchführung für elektrische Zulei- Abb. 6. tung bohren (Nur bei Motorantrieb) Bohren Sie eine ca. 10 mm Bohrung für die elektrische Zuleitung an der Seite durch die Wand, an der bei der Markise das Elektrokabel austritt. An der „LINKEN bzw. „RECHTEN“ Konsole befindet sich eine Öffnung 25x28mm für die Kabeldurchführung (siehe Darstellung Konsolentypen).
  • Seite 6 3.6. Montagescheiben anbringen Abb. 12. An beiden Seiten der Markise sind folgende Arbeiten auszuführen: Abb. 9. Position der Montagescheiben auf Montageuntergrund anzeichnen, bohren und Montagescheiben befestigen. Abb. 13. Die Außenkante der Füh- rungsschiene (-21 mm) ist der Führungsschiene mit Armsystem jeweils in eine der bei- Mittelpunkt für die Bohrung den äußeren Konsolen einführen und mit einer Wasser- der Montagescheiben.
  • Seite 7: Ausfallprofil Befestigen

    Für die Montage am Ausfallprofil ist es not- wendig die Arme auszuklappen. Fahren Sie das Tuch der Markise aus. Abb. 18. Die Zwischenwelle der Micro 300 auf den Zapfen des Armsystems der linken Führungsschiene aufstecken Abb. 16. Die vormontierten Innensechskantschrauben an den Druckplatten des Ausfallprofils für die Befestigung des...
  • Seite 8 Arme am Ausfallprofil ansetzen und mittig ausrichten. Abb. 19. Die im Ausfall befindlichen Druckplatten unterhalb jedes Arms schieben und mittels der zuvor entfernten Innen- sechskantschrauben an den Druckplatten befestigen. Gasfeder spannen. Abb. 20. Der Öffnungswinkel darf nicht größer als 135° sein, da sonst der Hub der Gasfeder beim Schließen der Anlage nicht ausreicht. Dieses kann zu einer Beschädigung an der Gasfeder oder dem kpl.
  • Seite 9: Austausch Des Antriebes

    Reparaturarbeiten dürfen nur von einem Fachbetrieb Achtung! Der elektrische Anschluss muss von durchgeführt werden. Es dürfen nur Ersatzteile der einem zugelassenen Fachmann VDE-gerecht Lewens Sonnenschutz GmbH eingesetzt werden. durchgeführt werden. 6.1. Austausch des Antriebes Elektrische Leitungen gemäß beiliegendem Schaltplan Um eine Reparatur an einem defekten Antrieb vorneh- anschließen.
  • Seite 10 Abb. 22. 10.1...
  • Seite 11 Notizen...
  • Seite 12 Montage Micro 300, Technische Änderungen vorbehalten. Stand 12.2020 , Rev.0001 Art.-Nr.: 1000290...
