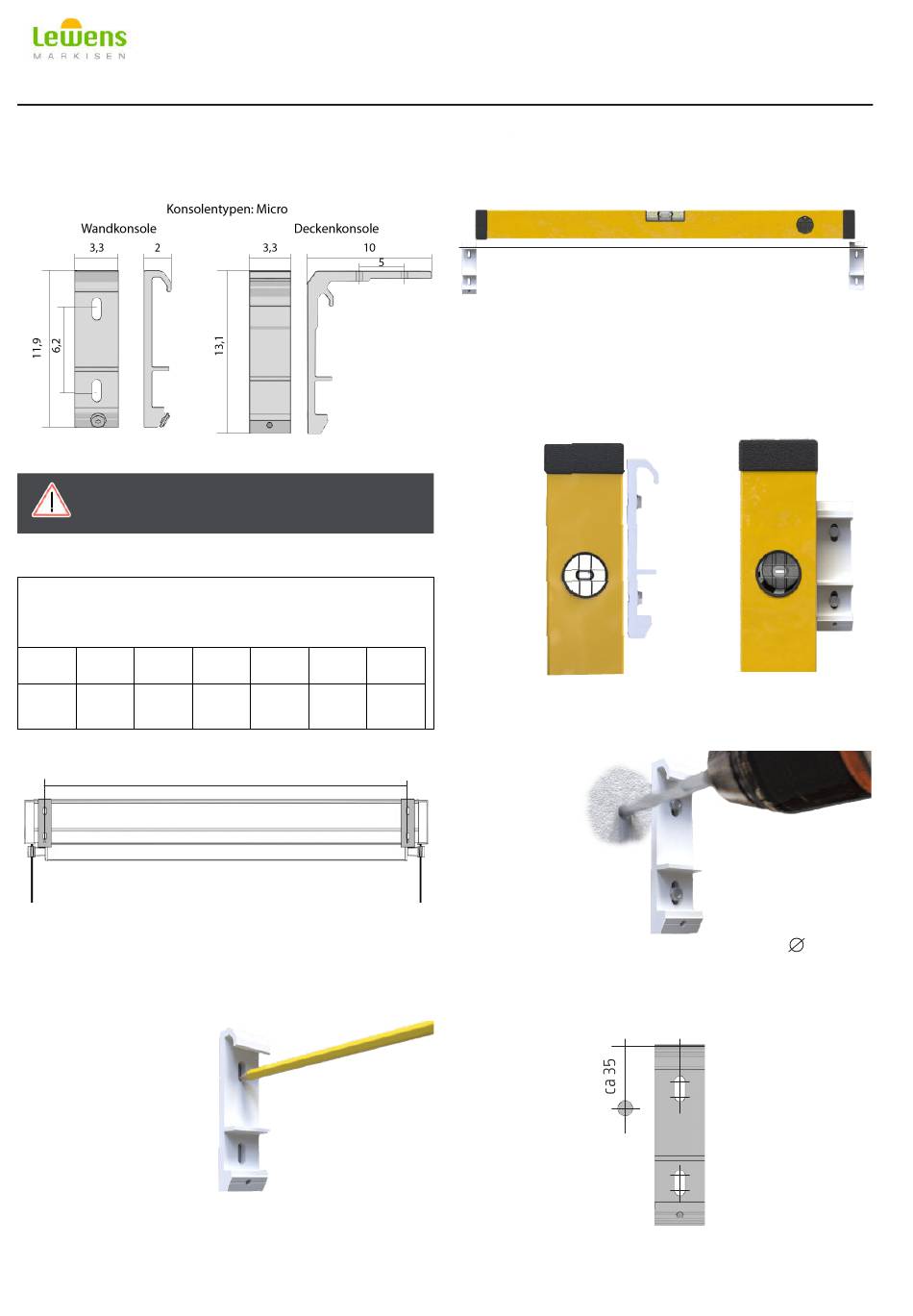

3.2. Anzeichnen und Befestigen der Konsolen

Abb. 1.
Die Markise wird grundsätzlich mit folgenden
Konsolen geliefert:
Tabelle 1.
Konsolenanzahl für:
Wandmontage Beton B25 C20/25 (Dübel: FAZ II M12)
Markisenbreite
(cm) 0-150 151-200
Konsole L./M./R. L./M./R.
1/0/1 1/0/1
Abb. 2.
Konsolenabstand = Bestellbreite - 80mm
Die Konsolendistanz beträgt Bestellbreite - 80mm. Bei
mehr als 2 Konsolen (abhängig von der Markisengröße)
positionieren Sie die zusätzlichen Konsolen gleichmäßig.
(Siehe Tabelle 1)
Abb. 3.
Zeichnen Sie die erste Konsolenposition an und bohren
Sie entsprechend. Die Langlöcher dienen zur späteren
Lagekorrektur falls notwendig.
201-250 251-300 301-350
L./M./R. L./M./R. L./M./R.
1/1/1 1/1/1 1/1/1
Abb. 5.
Richten Sie die restlichen Konsolen an der ersten aus. Die
Konsolen müssen fluchten in Waage und Lot angebracht
werden, um ein Verziehen und somit eine Beschädigung
der Markise zu verhindern. Bei Bedarf korrigieren Sie die
Lage nach oben oder unten.
Abb. 6.
351-400
L./M./R.
Konsolen im Lot
1/2/1
3.3. Kabeldurchführung für elektrische Zuleitung
(Nur bei Motorantrieb)
Abb. 7.
Bohren Sie die Kabeldurchführung (ca 10mm
bestellten Antriebsseite ca. 40mm von der Mitte und ca
35 mm von der Oberkante der Wandkonsole bevor Sie
die Markise anbringen. (Siehe Abb. 8)
Abb. 4.
Position der Bohrung für die elektrische Zuleitung.
4
ca 40
) auf der
