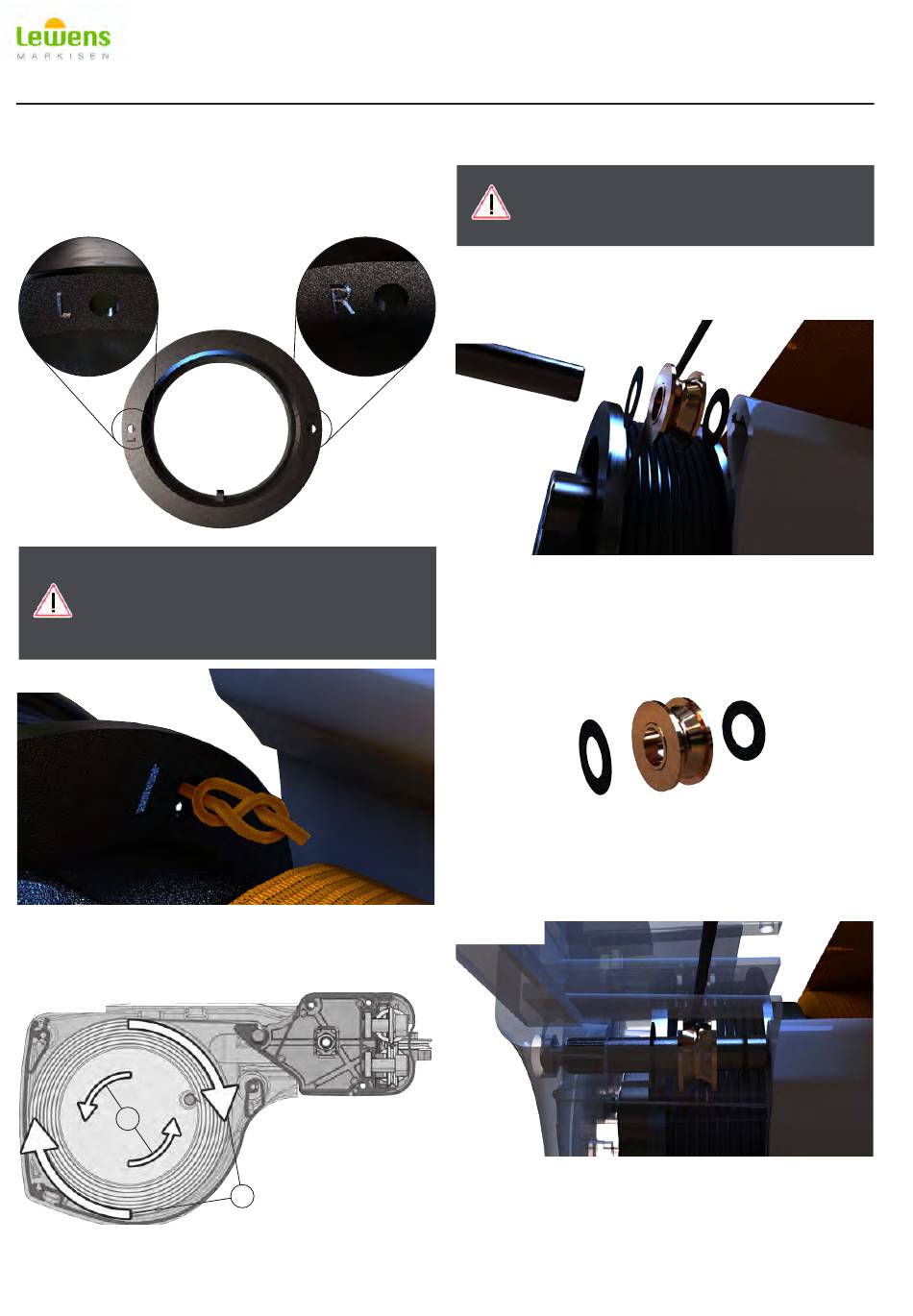

1.1.2. Tauschen des Zugbandes

Entfernen Sie das alte Zugband und verschmelzen Sie
das Ende des Neuen mit Hilfe eines Feuerzeugs.
Abb. 12.
Prüfen und beachten Sie die Auswahl der Zug-
bandbohrung.
Austausch Zugband rechte Seite = Bohrung „R"
Austausch Zugband linke Seite = Bohrung „L"
Abb. 13.
Binden Sie in das Ende, das durch die entsprechende
Bohrung geführt wurde, einen Knoten, um das Zugband
gegen Herausziehen zu sichern.
Abb. 14.
2
Legen Sie das Zugband (Laufrichtung 1) entgegengesetzt
zur Wickelrichtung des Tuches (Laufrichtung 2) auf die
Gurtbandscheibe.
1

1.1.3. Montage der Markise

Achtung! Anzahl der Umwicklungen auf der
Gurtbandscheibe beachten! (ändert sich je
nach Ausfahrweite des Tuches)
Die Umwicklungszahl ist gleich der Umwicklungszahl auf
der anderen Zugbandscheibe.
Abb. 15.
Ziehen Sie die Umlenkrolle von der Innenseite der Sei-
tenkappe ab und legen Sie das Zugband auf.
Abb. 16.
Beachten Sie die Montagereihenfolge der beiden Schei-
ben und der Rolle.
Abb. 17.
Setzen Sie die Seitenkappe an und schieben Sie die
Umlenkrolle mit den Scheiben auf die Achse.
